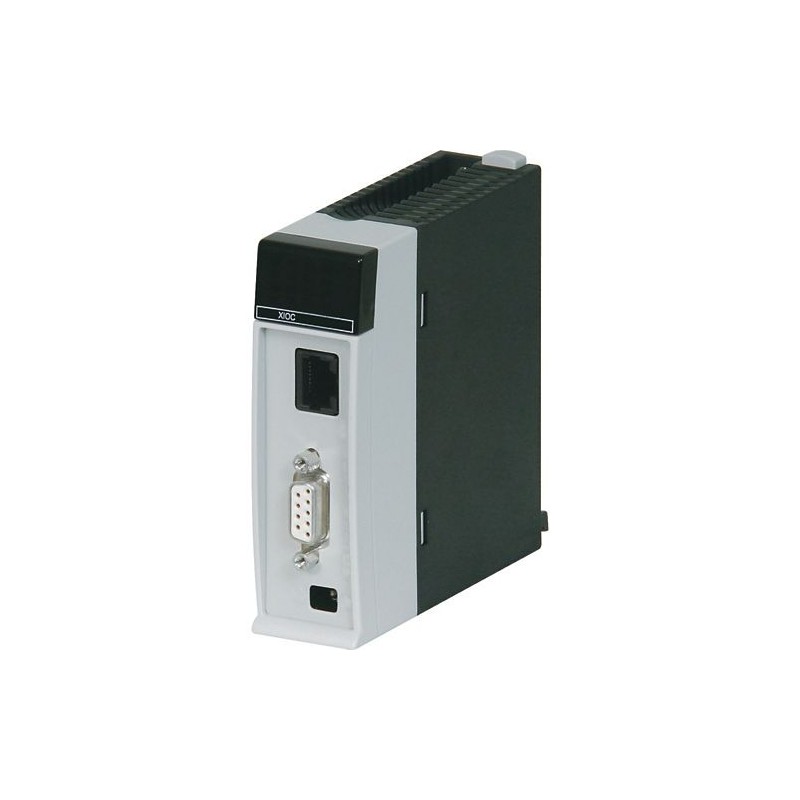

Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

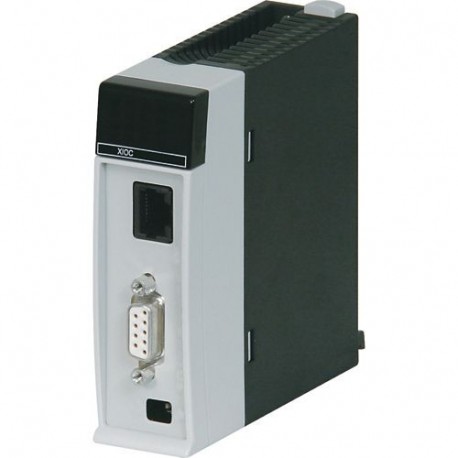

XIOC-NET-DP-M 257908 4519683 EATON ELECTRIC módulo PROFIBUS-DP, Maestro

Name: XIOC-NET-DP-M 257908 4519683 EATON ELECTRIC módulo PROFIBUS-DP, Maestro
Brand: EATON-MOELLER
SKU: ETN257908
Availability: Discontinued

0/5 - 0 Opiniones

Referência: XIOC-NET-DP-M

Código: 257908

Número de catálogo: 4519683

Fabricante: EATON-MOELLER

Descrição:

módulo PROFIBUS-DP, Maestro

Módulo para XC100/200 PROFIBUS DP Maestro Módulo de Comunicação

Módulo de comunicação para XC100/200, 24 V DC, PROFIBUS-DP mestre

Os controladores modulares programáveis XC100 e XC200 oferecem um excelente nível de escalabilidade. Diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC) estão disponíveis. Os CLPs modulares compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.

Mais detalhes

Categorias:
Controladores industriais (PLC) > Módulo de comunicação do PLC

Automatismos programáveis XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Garantía, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲

Módulo de comunicação para XC100/200, 24 V DC, PROFIBUS-DP mestre

Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.

Programa de entrega

Função

Módulos de comunicação

Compact I/O do sistema para a conexão de XC100/200 Clps Modulares
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos

Descrição

PROFIBUS-DP mestre módulo

Dados técnicos

Geral

Normas

IEC/EN 61131-2
EN 50178

Temperatura ambiente

0 - +55 °C

Armazenamento [ϑ]

-20 - +70 °C

Resistência à vibração

10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 mm

Mecânica, resistência ao choque

Quinze
Choque duração de 11 ms g

Resistência ao impacto

500 g/⌀ 50 mm ±25 g

Categoria de sobretensão/grau de poluição

II/2

Classe de proteção

Grau de Proteção

IP20

Emissão de interferências

DIN/EN 55011/22, Classe A,

Peso

0.2 kg

Fonte de alimentação

Tensão nominal [U_e]

24 (12) V DC

Admissível gama

20.4 – 28.8 (11.8 – 14.4)

Ondulação Residual

Superior a 5 %

Neutro pólosDuração do mergulho

10 ms

Neutro pólosTaxa da repetição

1 s

Tensão de alimentação

5 V DC ±5 %

O máximo de perda de energia [P_v]

7.2 W

Interfaces

Construído-em interfaces

PROFIBUS DP, RS485, EN 50170

Protocolo

PROFIBUS-DP mestre (classe 1)

Taxa de transferência de dados

9.6 12000 kBit/s

Função

PROFIBUS-DP interface
Mestre (Classe 1)

Potencial de isolamento

Sim

Número de escravos

Cento e vinte e quatro

Transmitir/receber dados

3 500 Bytes de cada

Resistências de terminação de Bus

Comutável

Entradas/saídas

Max. 244 Bytes por escravo

Plug arranjo

9 pólos SUB-D de soquete do conector

Consumo de corrente [I_e]

300 mA

Taxa de transmissão/comprimento

9.6 KBit/s com 1200 m
19.2 KBit/s com 1200 m
De 93,75 KBit/s com 1200 m
187.5 KBit/s com 1000 m
500 KBit/s com 400 m
1500 KBit/s com 200 m
3000 KBit/s com 100 m
6000 KBit/s com 100 m
12000 KBit/s com 100 m kBd

Ônibus de diagnóstico

LED

Número de módulos

XC100: 1 XC200: 3

Slots

1, 2, 3

Módulos de Interface

Modo de operação modo TransparenteTaxa de transferência de dados

9.6 12000 kBit/s

Modo de operaçãoTransmitir/receber dados

3 500 Bytes de cada

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para a dissipação de calor [eu_n]

Dissipação de calor por pólo, dependente da corrente [P_vid]

0 W

Equipamento de dissipação de calor, dependente da corrente [P_vid]

0 W

Estática dissipação de calor, não-dependente da corrente [P_vs]

7.2 W

Dissipação de calor capacidade [P_diss]

0 W

Temperatura de funcionamento min.

0 °C

Temperatura de funcionamento max.

+55 °C

IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
