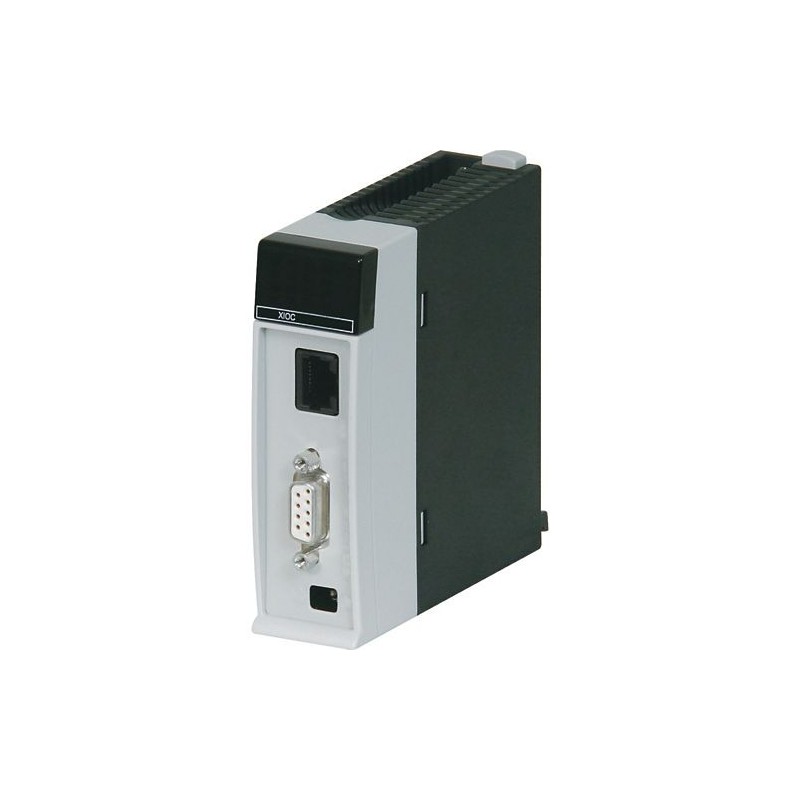

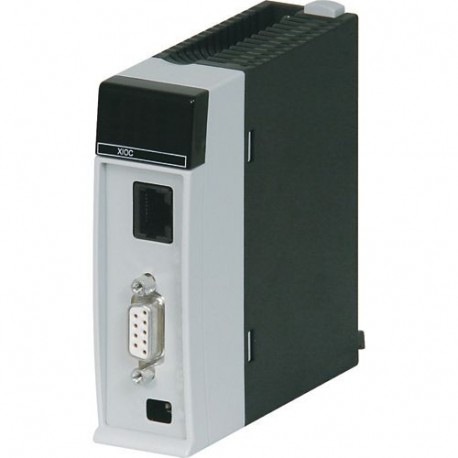

XIOC-NET-DP-M 257908 4519683 EATON ELECTRIC Módulo para XC100/200 Módulo de comunicación PROFIBUS DP Maestro
XIOC-NET-DP-M
257908
4519683
EATON-MOELLER
Módulo para XC100/200; Módulo de comunicación PROFIBUS DP Maestro
Módulo de comunicación para XC100/200, 24 V DC, PROFIBUS-DP master
Los controladores modulares programables XC100 y XC200 ofrecen un excelente nivel de escalabilidad. Están disponibles diferentes clases de rendimiento de CPU y una amplia gama de módulos de expansión (módulo XIOC). Los PLC modulares compactos XC152 facilitan soluciones rentables de tareas de automatización utilizando su potencia de cálculo, la interfaz SmartWire-DT, así como una amplia gama de interfaces adicionales. Una característica particular es la capacidad de integrar el producto en los conceptos de comunicación modernos. El intercambio de datos a través de la interfaz Ethernet a los clientes OPC o a los servidores WEB integrados permite la creación de soluciones innovadoras.
Controladores industriales (PLC) > Módulo de comunicación de PLC
Autómatas Programables XC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
Product Name
Eaton XIOC Communication module
Catalog Number
257908
EAN
4015082579081
Product Length/Depth
100 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.145 kg
Certifications
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL Category Control No.: NRAQ
EN 50178
CSA
CSA File No.: 012528
UL File No.: E135462
UL508
CSA-C22.2 No. 142-M
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL Category Control No.: NRAQ
EN 50178
CSA
CSA File No.: 012528
UL File No.: E135462
UL508
Model Code
XIOC-NET-DP-M
Features & Functions
Fitted with:
Potential separation
Functions
Master (Class 1)
PROFIBUS-DP interface
PROFIBUS-DP interface
General
Current consumption
300 mA, Interfaces
300 mA (Ie), Interfaces
300 mA (Ie), Interfaces
Degree of protection
IP20
Overvoltage category
II
Pollution degree
2
Protection class
1
Repetition rate
1 s
Residual ripple
≤ 5 %
Resistance
500 g/⌀ 50 mm ±25 g (impact resistance)
Type
Used with
XC100/200 (expandable with up to 15 XI/OC modules)
Ambient conditions, mechanical
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Vibration resistance
10 - 57 Hz, ± 0.075 mm
57 - 150 Hz ± 1.0 mm
57 - 150 Hz ± 1.0 mm
Climatic environmental conditions
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
70 °C
Electro magnetic compatibility
Emitted interference
Class A (according to DIN/EN 55011/22)
Voltage dips
10 ms
Terminal capacities
Terminals
Optionally, screw terminals or spring-loaded terminals for digital/analog modules
Electrical rating
Power loss
7.2 W
Rated operational voltage
24 (12) V DC
Supply voltage
20.4 – 28.8 (11.8 – 14.4) V DC, Admissible range, Power supply
Supply voltage at DC - max
5 V
Communication
Bus termination
Switchable
Data transfer rate
93.75 kBit/s with 1200 m
9.6 - 12000 kBit/s
500 kBit/s with 400 m
1500 kBit/s with 200 m
Transmit data: 3500 Byte
9.6 kBit/s with 1200 m
3000 kBit/s with 100 m
19.2 kBit/s with 1200 m
12000 kBit/s with 100 m
187.5 kBit/s with 1000 m
6000 kBit/s with 100 m
Receive data: 3500 Bytes
9.6 - 12000 kBit/s
500 kBit/s with 400 m
1500 kBit/s with 200 m
Transmit data: 3500 Byte
9.6 kBit/s with 1200 m
3000 kBit/s with 100 m
19.2 kBit/s with 1200 m
12000 kBit/s with 100 m
187.5 kBit/s with 1000 m
6000 kBit/s with 100 m
Receive data: 3500 Bytes
Interfaces
PROFIBUS DP, RS485, EN 50170 (built-in)
Max. 244 Bytes per slave (Inputs/outputs)
Max. 244 Bytes per slave (Inputs/outputs)
LED indicator
Status indication of Bus diagnostics: LED
Number of modules
3 (XC200)
124 (slaves)
1 (XC100)
124 (slaves)
1 (XC100)
Number of slots
3
Plug type
9-pole SUB-D socket
Protocol
PROFIBUS
Safety
Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Interfaces: yes
Design verification
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
7.2 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Característica | Valor |
|---|---|
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 1 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | Sí |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Redundancia (EF003156) | No |
| Tipo de transmisión de datos (EF008225) | En serie |
| Velocidad de transferencia (EF003271) | 12000 kBit/s |
| Con aislamiento galvánico (EF003272) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Certificado para áreas peligrosas UL clase I (EF017622) | No |
| Certificado para UL clase II (EF017625) | No |
| Certificado para áreas peligrosas UL Clase III (EF017627) | No |
| Certificado para áreas peligrosas UL División 1 (EF017628) | No |
| Certificado para áreas peligrosas UL División 2 (EF017629) | No |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | No |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | No |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | No |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | No |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | No |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | No |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | No |
| Anchura (EF000008) | 30 mm |
| Altura (EF000040) | 95 mm |
| Profundidad (EF000049) | 100 mm |
