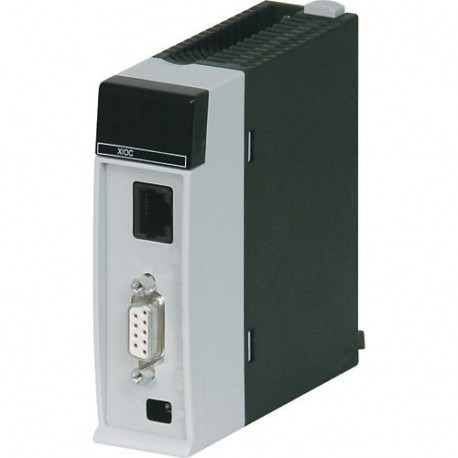

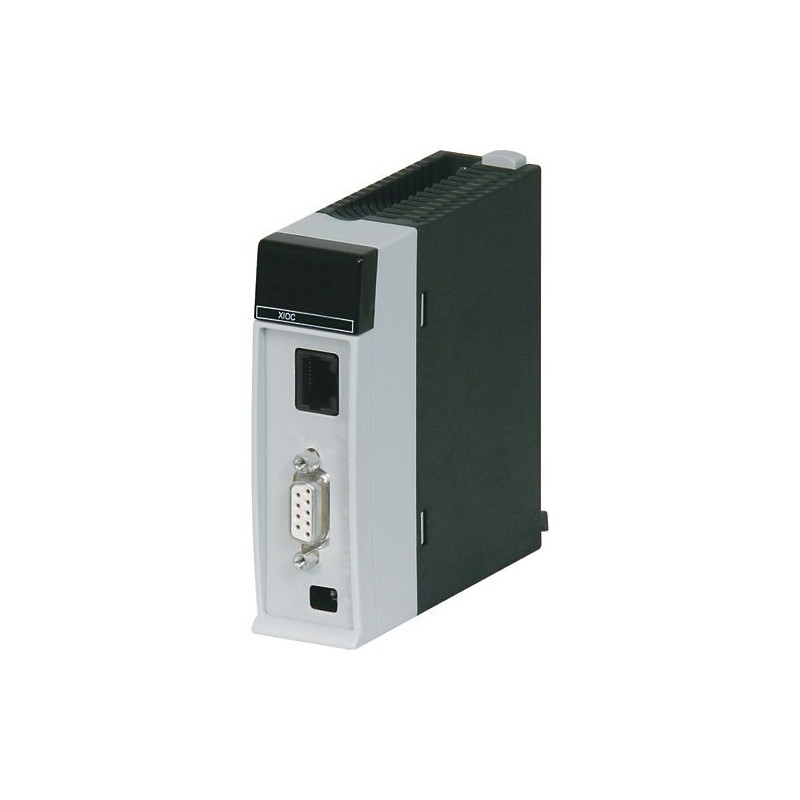

XIOC-NET-DP-M 257908 4519683 EATON ELECTRIC Modulo di comunicazione per XC100/200, 24VDC, master Profibus-DP
XIOC-NET-DP-M
257908
4519683
EATON-MOELLER
Modulo di comunicazione per XC100/200, 24VDC, master Profibus-DP
Modulo per modulo di comunicazione XC100/200 PROFIBUS DP Maestro
I controllori modulari programmabili XC100 e XC200 offrono un eccellente livello di scalabilità. Sono disponibili diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC modulari compatti XC152 offrono soluzioni economiche per le attività di automazione grazie alla potenza di calcolo, all'interfaccia SmartWire-DT e a un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
XC Programmable Automata
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Modulo di comunicazione Eaton XIOC
Sigla catalogo
257908
EAN
4015082579081
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
95 mm
Larghezza prodotto
30 mm
Peso prodotto
0.145 kg
Certificazione/i
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL Category Control No.: NRAQ
EN 50178
CSA
CSA File No.: 012528
UL File No.: E135462
UL508
CSA-C22.2 No. 142-M
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL Category Control No.: NRAQ
EN 50178
CSA
CSA File No.: 012528
UL File No.: E135462
UL508
Codice modello
XIOC-NET-DP-M
Features & Functions
Dotato di:
Separazione galvanica
Funzioni
Master (Classe 1)
Interfaccia PROFIBUS-DP
Interfaccia PROFIBUS-DP
General
Corrente assorbita
300 mA, Interfacce
300 mA (Ie), Interfacce
300 mA (Ie), Interfacce
Grado di protezione
IP20
Categoria di sovratensione
II
Grado di inquinamento
2
Grado di protezione
1
Frequenza di ripetizione
1 s
Ondulazione residua
≤ 5 %
Resistenza
500 g/⌀ 50 mm ±25 g (resistenza agli urti)
Tipo
Utilizzato con
XC100/200 (espandibile con un massimo di 15 moduli XI/OC)
Ambient conditions, mechanical
Resistenza agli urti
15 g, meccanico, Durata dell'urto 11 ms
Resistenza alle vibrazioni
10 - 57 Hz, ± 0,075 mm
57 - 150 Hz ± 1,0 mm
57 - 150 Hz ± 1,0 mm
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Temperatura ambiente di stoccaggio - max
70 °C
Electro magnetic compatibility
Disturbi emessi
Classe A (conforme a DIN/EN 55011/22)
Buchi di tensione
10 ms
Terminal capacities
Morsetti
Facoltativamente, morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
Electrical rating
Black-out
7,2 W
Tensione nominale di esercizio
24 (12) V DC
Tensione di alimentazione
20,4 – 28,8 (11,8 – 14,4) V DC, Range ammesso, Alimentazione
Tensione di alimentazione in DC - max
5 V
Communication
Terminazione bus
commutabile
Velocità di trasmissione dati
93,75 kbit/s con 1200 m
9,6 - 12000 kBit/s
500 kbit/s con 400 m
1500 kbit/s con 200 m
Trasmissione dati: 3500 byte
9,6 kbit/s con 1200 m
3000 kbit/s con 100 m
19,2 kbit/s con 1200 m
12000 kbit/s con 100 m
187,5 kbit/s con 1000 m
6000 kbit/s con 100 m
Dati di ricezione: 3500 byte
9,6 - 12000 kBit/s
500 kbit/s con 400 m
1500 kbit/s con 200 m
Trasmissione dati: 3500 byte
9,6 kbit/s con 1200 m
3000 kbit/s con 100 m
19,2 kbit/s con 1200 m
12000 kbit/s con 100 m
187,5 kbit/s con 1000 m
6000 kbit/s con 100 m
Dati di ricezione: 3500 byte
Interfacce
PROFIBUS DP, RS485, EN 50170 (incorporato)
Max 244 byte per slave (ingressi/uscite)
Max 244 byte per slave (ingressi/uscite)
Indicatore LED
Indicazione di stato della diagnostica bus: LED
Numero di moduli
3 (XC200)
124 (slave)
1 (XC100)
124 (slave)
1 (XC100)
Numero di slot
3
Tipo di spina
Connettore femmina SUB-D a 9 poli
Protocollo
PROFIBUS
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Interfacce: sì
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
7.2 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | Sì |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| tipo di trasmissione dati (EF008225) | seriale |
| velocità di trasmissione (EF003271) | 12000 kBit/s |
| con separazione del potenziale (EF003272) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 30 mm |
| altezza (EF000040) | 95 mm |
| profondità (EF000049) | 100 mm |
