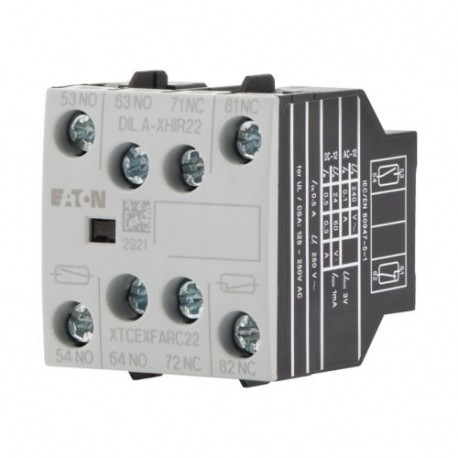

DILA-XHIR22 139580 Y7-139580 EATON ELECTRIC Hilfsschalterbaustein, 2 Schließer + 2 Öffner, Elektronik Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILA-XHIR22 139580 Y7-139580 EATON ELECTRIC Hilfsschalterbaustein, 2 Schließer + 2 Öffner, Elektronik

DILA-XHIR22

139580

Y7-139580

EATON-MOELLER

5

Hilfsschalterbaustein, 2 Schließer + 2 Öffner, Elektronik

DILA-XHIR22

Eaton Moeller® series DILA Hilfsschalterbaustein, 4-polig, Ith= 16 A, 2 S, 2 Ö, Mikroschalter, Frontbefestigung, Schraubklemmen, DILA, DILM7 - DILM38

Hilfskontaktmodul, mit verriegelten Gegenkontakten, (ausgenommen Mikroschalter), Schaltelemente nach EN 50005, Ausführung E Kombinationen entsprechen der EN 50011 und sind zu bevorzugen., Das DC-Betätigungsschütz DILA(C)-22 darf nur mit 2-poligen Hilfskontakten kombiniert werden., Funktion: für Standardanwendungen, für elektronische Anwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte N/O = Öffner: 2 S/O (1 Ö über Mikroschalter für elektronische Anwendungen) , Kontakte N/C = Öffner: 2 Ö (1 Ö über Mikroschalter für elektronische Anwendungen), Montageart: Frontbefestigung, Zur Verwendung mit: DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL..., DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Typ: Hilfskontakt für die Frontmontage, Anleitung: Konventionelle Hilfskontakte 63/64 S und 71/72 Öffner mit verriegelten Gegenkontakten, gemäß IEC/EN 60947-5-1 Anhang L , innerhalb der Hilfskontaktmodule und für die integrierten Hilfskontakte in den Geräten DILM 7 - DILM32 (keine Mikroschalter), Alle Öffner-Hilfskontakte (auch Mikroschalter 81/82) können als Spiegelkontakt gemäß IEC/EN 60947-4-1 Anhang F verwendet werden (nicht NC-Spätschalter), Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 51E, 42, 33

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $191.12
Stückpreis: $38.22
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILA Zubehör Hilfsschalterbaustein
Katalognummer
139580
Produkt Länge/Tiefe
45 mm
Produkthöhe
42 mm
Produktbreite
36 mm
Produktgewicht
0.05 kg
Zertifikat(e)
CE
UL File No.: E29184
VDE 0660
CSA Class No.: 3211-03
UL 508
IEC/EN 60947
CSA
CSA File No.: 012528
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947-4-1
UL
EAN
4015081363582
Modellcode
DILA-XHIR22

Features & Functions

Merkmale
Entgegengerichtet verriegelte Kontakte innerhalb eines Hilfsschalterbausteins (nach IEC 60947-5-1 Anhang L)
Funktionen
Für elektronische Anwendungen
Für Standardanwendungen
Ausstattung:
Schaltglieder nach EN 50005
Zwangsgeführte Kontakte
Anzahl der Pole
4-polig
Elektrische Anschlussart
Schraubanschluss

General

Schutzart
IP20
Schockfestigkeit
5 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, elektrisch
1.300.000 Schaltvorgänge (bei 230 V, AC-15, 3 A)
1.300.000 Schaltvorgänge (bei DC-12, 24 V / 50 mA)
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (DC-betätigt)
10.000.000 Schaltvorgänge (AC-betätigt)
Ausführung
aufsteckbar
Montageart
Front fastening
Betriebsfrequenz
9000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Typ
Frontale Hilfsschalterbestückung

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 1,5) mm², Schraubklemmen
1 x (0,75 - 1,5) mm², Schraubklemmen
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Schraubklemmen
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Electrical rating

Konvention. therm. Strom ith b. 60°C (3-polig, off.)
16 A
Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
0.5 A
Bemessungsbetriebsstrom (Ie)
0,25 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
2,5 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
0,1 A bei AC-12, 240 V
0,3 A bei DC-12, 60 V
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
1 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
0,5 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
0,5 A bei DC-12, 24 V
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
Bemessungsbetriebsstrom (Ie) - min
1 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
1 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.5 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.25 A
Bemessungsbetriebsspannung (Ue) - min
3 V
Bemessungsbetriebsspannung (Ue) bei DC - max
60 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
500 V
Bemessungsdaten Kurzschlussschutz
Max. 10 A gG/gL, Sicherung, ohne Verschweißen, Hilfskontakte
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
1.6 A gG/gL, max. Sicherung, elektrische Angaben für Mikroschalter-Hilfskontakt 53-54 und 81-82
10 A gG/gL, 500 V, Max. Sicherung, Kontakte
Sichere Trng
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
0,1 A, 250 V DC, (UL/CSA)

Communication

Anschlussart
Schraubanschluss

Contacts

Codenummer
33 in Kombination mit DILA(C)-22
42 in Kombination mit DILA(C)-31
51E in Kombination mit DILA(C)-40
Kontaktzuverlässigkeit
λ < 1/10⁸ (1 Ausfall bei 100.000.000 Schaltvorgängen bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
λ < 5,3 x 1/10⁸ (1 Ausfall bei 19.000.000 Schaltvorgängen bei Uₑ = 24 V DC, Umin = 17 V, Imin = 1 mA)
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
2

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.16 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
4 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 139580 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 4 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILA-XHIR22 Y7-139580 139580 DE_276371.pdf 1 Mbytes DILA-XHIR22 Y7-139580 139580 DE_276371.pdf
