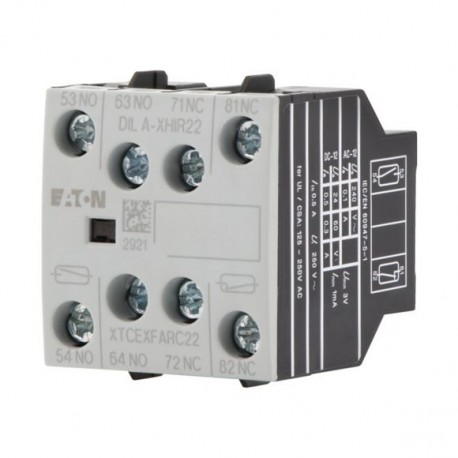

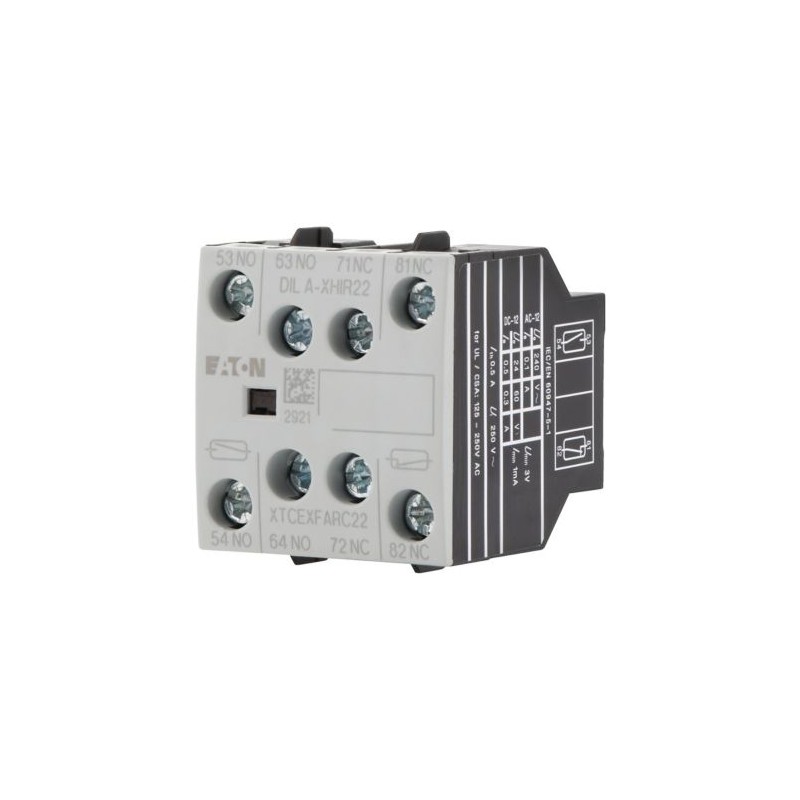

DILA-XHIR22 139580 Y7-139580 EATON ELECTRIC Вспомогательный контактный модуль 2 замыкающий контакт + 2 размы..
DILA-XHIR22
139580
Y7-139580
EATON-MOELLER
5
Вспомогательный контактный модуль; 2 замыкающий контакт + 2 размыкающий контакт; электроника
ДИЛА-ХХИР22
Вспомогательный контактный модуль, 4-полюсн., Ith= 16 A, 2 замык. , 2 размык. , микровыключатель, Фронтальная установка, Винтовые клеммы, DILA, DILM7 - DILM38
Модуль вспомогательных контактов, с сблокированными противоположными контактами, (за исключением микропереключателей), Коммутационные элементы в соответствии с EN 50005, Исполнение E комбинации соответствуют EN 50011 и являются предпочтительными., Контактор постоянного тока DILA(C)-22 должен сочетаться только с 2-полюсными вспомогательными контактами., Функция: для стандартных применений, для электронных применений, 4-полюсный, Техника подключения: Винтовые клеммы, Номинальный рабочий ток AC-15 220 В 230 В 240 В: Ie= 4 А, Номинальный рабочий ток AC-15 380 В 400 В 415 В: Ie= 4 А, Контакты Н/О = Нормально разомкнутый: 2 Н/О (1 Н/О над микропереключателем для электронных приложений) , Контакты Н/К = Нормально замкнутый: 2 NC (1 NC над микропереключателем для электронных приложений), Тип монтажа: Переднее крепление, Для использования с: DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DУКР..., DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Тип: Передний монтажный вспомогательный контакт, Инструкции: Обычные вспомогательные контакты 63/64 N/O и 71/72 N/C с заблокированными противоположными контактами, в соответствии с IEC/EN 60947-5-1 Приложение L, внутри модулей вспомогательных контактов и для встроенных вспомогательных контактов в блоках DILM 7 - DILM32 (не микропереключателях), все вспомогательные контакты N/C (в том числе микропереключатели 81/82 N/C) могут использоваться в качестве зеркального контакта, как определено в IEC/EN 60947-4-1 Приложение F (не NC с поздним разрывом), Кодовый номер и версия комбинации Отличительный номер: 51Э, 42, 33
Низковольтное оборудование > Блок вспомогательных контактов
Контакторы до 170А
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Вспомогательный контактный модуль, 4-полюсн., Ith= 16 A, 2 замык. , 2 размык. , микровыключатель, Фронтальная установка, Винтовые клеммы, DILA, DILM7 - DILM38
Вспомогательный контактный модуль, с принудительно ведомыми контактами, (за исключением микровыключателя), Коммутационные элементы в соответствии с EN 50005, Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно., Контактор постоянного тока DILA(C)-22 сочетается только с 2-полярными вспомогательными контактами., Функция: для стандартных применений, для электронных устройств, 4-полюсн., Техника присоединения: Винтовые клеммы, Расчетный рабочий ток AC-15 220 В 230 В 240 В: Ie= 4 A, Расчетный рабочий ток AC-15 380 В 400 В 415 В: Ie= 4 A, Назначение контактов Замык. = замыкающий контакт: 2 замык. (1 замык. через микровыключатель для электронных устройств), Назначение контактов Разм. = размыкающий контакт: 2 размык. (1 размык. через микровыключатель для электронных устройств), Вид монтажа: Фронтальная установка, Применяемое для: DILA(C)…, DILM(C)7…, DILM(C)9…, DILM(C)12…, DILM(C)15…, DILM(C)17…, DILM(C)25…, DILM(C)32…, DILM38…, DILMP20…, DILMP32…, DILMP45…, DILL…, DILMF8…, DILMF11…, DILMF14…, DILMF17…, DILMF25…, DILMF32…, исполнение: Вспомогательный контакт верхней установки, указания: Стандартный вспомогательный контакт, замыкающий контакт 63/64 и размыкающий контакт 71/72 с принудительным управлением, согласно IEC/EN 60947-5-1, Приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILM 7 - DILM32 (не для микровыключателей), Все вспомогательные размыкающие контакты (в том числе размыкающие микровыключатели 81/82) могут использоваться в качестве зеркального контакта согласно IEC/EN 60947-4-1, Приложение F (не для размыкающих контактов с задержкой размыкания), Кодовое число/исполнение комбинаций кодовое число: 51E, 42, 33
Программа поставок
Принадлежности
Модули вспомогательных контактов
Описание
с принудительно ведомыми контактами
(за исключением микровыключателя)
Коммутационные элементы в соответствии с EN 50005
Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно.
Контактор постоянного тока DILA(C)-22 сочетается только с 2-полярными вспомогательными контактами.
(за исключением микровыключателя)
Коммутационные элементы в соответствии с EN 50005
Сочетания версии E соответствуют стандарту EN 50011, поэтому их использование предпочтительно.
Контактор постоянного тока DILA(C)-22 сочетается только с 2-полярными вспомогательными контактами.
Функция
для стандартных применений
для электронных устройств
для электронных устройств
Полюсы
4-полюсн.
Техника присоединения
Винтовые клеммы
Расчетный рабочий ток
обычный термический ток, 1-полюсныйразомкнутпри 60 °C [Ith]
16 A
AC-15220 В 230 В 240 В [Ie]
4 A
AC-15380 В 400 В 415 В [Ie]
4 A
Назначение контактов
Замык. = замыкающий контакт
2 замык. (1 замык. через микровыключатель для электронных устройств)
Разм. = размыкающий контакт
2 размык. (1 размык. через микровыключатель для электронных устройств)
Вид монтажа
Фронтальная установка
графические условные обозначения
Применяемое для
DILA(C)…
DILM(C)7…
DILM(C)9…
DILM(C)12…
DILM(C)15…
DILM(C)17…
DILM(C)25…
DILM(C)32…
DILM38…
DILMP20…
DILMP32…
DILMP45…
DILL…
DILMF8…
DILMF11…
DILMF14…
DILMF17…
DILMF25…
DILMF32…
DILM(C)7…
DILM(C)9…
DILM(C)12…
DILM(C)15…
DILM(C)17…
DILM(C)25…
DILM(C)32…
DILM38…
DILMP20…
DILMP32…
DILMP45…
DILL…
DILMF8…
DILMF11…
DILMF14…
DILMF17…
DILMF25…
DILMF32…
исполнение
Вспомогательный контакт верхней установки
указания
Стандартный вспомогательный контакт, замыкающий контакт 63/64 и размыкающий контакт 71/72 с принудительным управлением, согласно IEC/EN 60947-5-1, Приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILM 7 - DILM32 (не для микровыключателей)
Все вспомогательные размыкающие контакты (в том числе размыкающие микровыключатели 81/82) могут использоваться в качестве зеркального контакта согласно IEC/EN 60947-4-1, Приложение F (не для размыкающих контактов с задержкой размыкания)
Все вспомогательные размыкающие контакты (в том числе размыкающие микровыключатели 81/82) могут использоваться в качестве зеркального контакта согласно IEC/EN 60947-4-1, Приложение F (не для размыкающих контактов с задержкой размыкания)
Кодовое число/исполнение комбинаций
кодовое число
51E
с основным устройством
DILA(C)-40
42
с основным устройством
DILA(C)-31
33
с основным устройством
DILA(C)-22
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службыРабота от перем. тока [Переключения]
10 x 106
Механический срок службыУправляется постоянным током DC [Переключения]
10 x 106
Срок службы компонентапри Ue= 230 В, AC-15, 3 A [Переключения]
1,3 x 106
максимальная частота коммутаций [Переключения/ч]
9000
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +60 °C
Температура окружающей средыв капсульном корпусе
- 25 - 40 °C
Температура окружающей средыТемпература окружающей среды, хранение
- 40 - 80 °C
установочное положениеустановочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты
7 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты
5 g
Класс защиты
IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
0.05 кг
Поперечные сечения соединенияВинтовые клеммыодножильный
1 x (0,75–2,5)
2 x (0,75–2,5) мм2
2 x (0,75–2,5) мм2
Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой
1 x (0,75–1,5)
2 x (0,75–1,5) мм2
2 x (0,75–1,5) мм2
Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный
18–14 AWG
Поперечные сечения соединенияВинтовые клеммыСоединительный винт
M3,5
Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv
2 Размер
Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка
0.8 x 5.5
1 x 6 мм
1 x 6 мм
Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент
1.2 Нм
Контакты
Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L)
Да
Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F)
DILM7 - DILM38
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
500 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами
400 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами
400 В перем. тока
Расчетный рабочий токобычный термический ток, 1-полюсныйпри 60 °C [Ith]
16 A
Расчетный рабочий токAC-15220 В 230 В 240 В [Ie]
4 A
Расчетный рабочий токAC-15380 В 400 В 415 В [Ie]
4 A
Расчетный рабочий токAC-15500 В [Ie]
1.5 A
Расчетный рабочий токПост. ток (DC)
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]
10 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [60 В]
6 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В]
10 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [110 В]
3 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В]
6 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [220 В]
1 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В]
5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [24 В]
2.5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [60 В]
1 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [110 В]
0.5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [220 В]
0.25 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)24 В [Ie]
2.5 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)60 В [Ie]
1 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)110 В [Ie]
0.5 A
Расчетный рабочий токПост. ток (DC)DC-13 (6xP)220 В [Ie]
0.25 A
Расчетный рабочий токНадёжность контакта [Частота отказов]
<10-8, < один отказ на 100 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА)
<5,3 x 10-8, < один отказ на 19 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 1 мА) λ
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА)
<5,3 x 10-8, < один отказ на 19 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 1 мА) λ
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В
10 A gG/gL
Электрические тепловые потери при нагрузке с IthРабота от перем. тока
2.6 W
Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC
2.6 W
Электрические тепловые потери при нагрузке с IthЭлектрические тепловые потери на вспомогательный контакт при Ie Ie(15/230 В перем. тока)
0.16 W
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Номинальные выдерживаемые напряжения изоляции [Ui]
250 В перем. тока
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Номинальное напряжение [Ue]
250 В перем. тока
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Номинальное напряжение [Ue]
60 В пост. тока
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Расчетный рабочий ток AC12, 240 В [Ie]
0.1 A
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Расчетный рабочий ток DC-12, 24 В [Ie]
0.5 A
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Расчетный рабочий ток DC-12, 60 В [Ie]
0.3 A
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82обычный термический ток [Ith]
0.5 A
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Надёжность контакта [Частота отказов]
<10-8, < один отказ на 100 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 1 мА) λ
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 1 мА) λ
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Срок службы компонента при DC-12, 24 В/50 мА [Переключения]
1.3 x 106
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Минимальное напряжение [Ue]
3 В
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Минимальный ток [Ie]
1 мА
Электрические данные вспомогательных контактов микропереключателя 53-54 и 81-82Стойкость к коротким замыканиям без сваривания, макс. плавкий предохранитель
1.6 A gG/gL
Опробованные рабочие характеристики
Вспомогательный контактОбщее применениеПост. ток (DC)
250 В
Вспомогательный контактОбщее применениеПост. ток (DC)
0.1 A
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
4 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0.16 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block ([email protected] [AKN342013])
Number of contacts as change-over contact
0
Number of contacts as normally open contact
2
Number of contacts as normally closed contact
2
Number of fault-signal switches
0
Rated operation current Ie at AC-15, 230 V
4 A
Type of electric connection
Screw connection
Model
Top mounting
Mounting method
Front fastening
Lamp holder
None
Апробации
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Размеры
Силовые контакторы со вспомогательным контактным модулем
| Характеристика | Значение |
|---|---|
| Number of contacts as change-over contact (EF008257) | 0 |
| Number of contacts as normally open contact (EF008256) | 2 |
| Number of contacts as normally closed contact (EF008255) | 2 |
| Number of fault-signal switches (EF007613) | 0 |
| Rated operation current Ie at AC-15, 230 V (EF001385) | 4 A |
| Type of electric connection (EF003961) | Screw connection |
| Model (EF000010) | Clip-on |
| Mounting method (EF000003) | Front fastening |
| Lamp holder (EF000048) | None |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILA-XHIR22 Y7-139580 139580 RU_139580.pdf | 343 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
