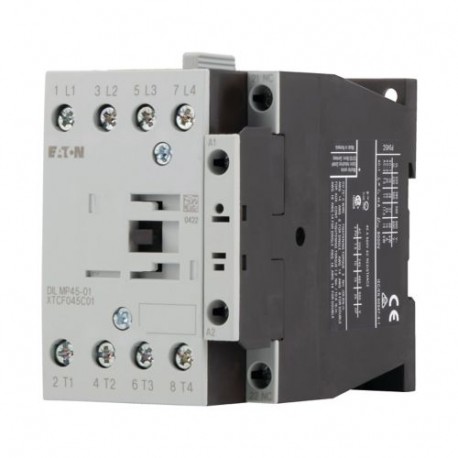

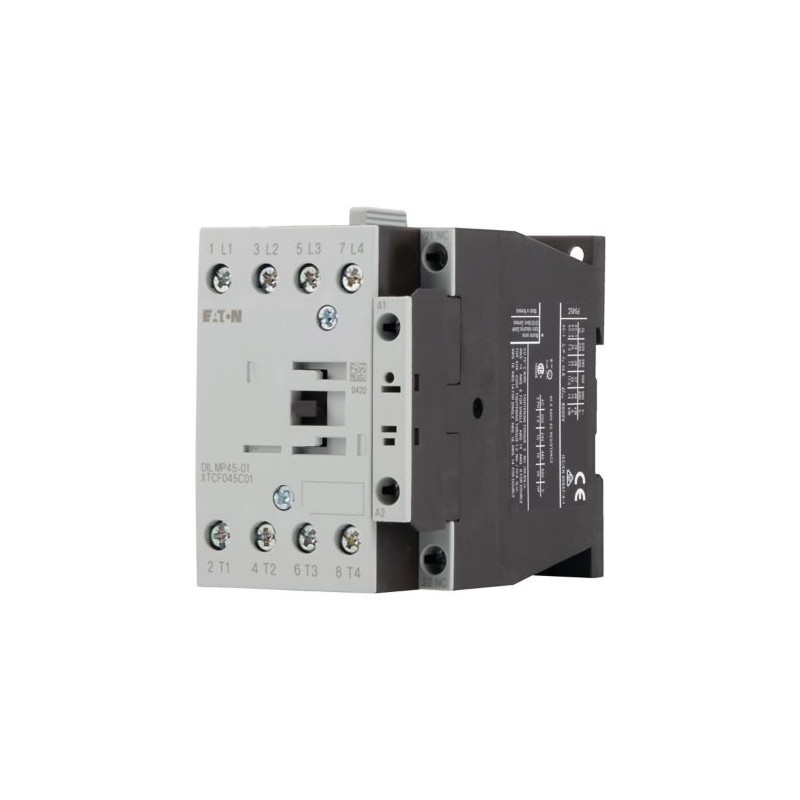

DILMP45-01(RDC24) 118916 Y7-118916 EATON ELECTRIC Leistungsschütz, 4-polig + 1 Öffner, 45 A/AC1, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMP45-01(RDC24) 118916 Y7-118916 EATON ELECTRIC Leistungsschütz, 4-polig + 1 Öffner, 45 A/AC1, DC-betätigt

DILMP45-01(RDC24)

118916

Y7-118916

EATON-MOELLER

Leistungsschütz, 4-polig + 1 Öffner, 45 A/AC1, DC-betätigt

DILMP45-01(RDC24)

Eaton Moeller® series DILMP Leistungsschütz, 4-polig, 45 A, 1 Ö, 24 V DC, Gleichstrombetätigung

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, Anschlusstechnik: Schraubklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 25 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 45 A, geschlossen: Ith= 36 A, konventioneller thermischer Freiluftstrom, 1-polig offen: Ith= 117 A, geschlossen: Ith= 105 A, 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW , Kontakte N/C = stromlos geschlossen: 1 Öffner, Anleitung: Kontakte nach EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, mit Spiegelkontakt., Spannung AC/DC: DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $145.69
Stückpreis: $145.69
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILMP 4-poliger Leistungsschütz
Katalognummer
118916
Produkt Länge/Tiefe
97 mm
Produkthöhe
85 mm
Produktbreite
58 mm
Produktgewicht
0.596 kg
Zertifikat(e)
CSA Class No.: 2411-03, 3211-04
IEC/EN 60947-4-1
UL File No.: E29096
CSA File No.: 012528
CE
IEC/EN 60947
VDE 0660
CSA
UL Category Control No.: NLDX
CSA-C22.2 No. 60947-4-1-14
UL
UL 60947-4-1
Kataloghinweise
Auch gemäß AC-3e getestet.
EAN
4015081170432
Modellcode
DILMP45-01(RDC24)

Merkmale und Funktionen

Ausstattung:
Spiegelkontakt
Schutzbeschaltung in der Betätigungselektronik
Anzahl der Pole
4-polig

Allgemein

Anwendung
Leistungsschütze für 4-polige Stromverbraucher
Schutzart
IP00
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)
Verbindung
Schraubklemmen
Betriebsfrequenz
5000 mechanische Schaltspiele/h (DC-betätigt)
5000 mechanische Schaltspiele/h (AC-betätigt)
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)
Widerstand je Pol
2.7 mΩ
Betriebsklasse
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Schockfestigkeit
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3

Elektromagnetische Verträglichkeit

Störfestigkeit
Entspricht EN 60947-1

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Anschlusskapazität (feindrähtig)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Anschlusskapazität (fest)
1 x (0,75 - 16) mm², Hauptleiter
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (0,75 - 10) mm², Hauptleiter
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 6, Hauptleiter
18 - 14, Steuerstromleitungen
Anschlusskap. (mehrdräht.)
1 x 16 mm², Hauptleiter
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hilfsleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube, Steuerstromleitungen
M5, Anschlussschraube, Hauptleiter
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen, Steuerstromleitungen
3 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V
250 A
Bemessungsausschaltvermögen bei 380/400 V
250 A
Bemessungsausschaltvermögen bei 500 V
250 A
Bemessungsausschaltvermögen bei 660/690 V
144 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
45 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
25 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
25 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
25 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
25 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
15 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
45 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
45 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
45 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
350 A
Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz
16 kW
Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz
18 kW
Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz
28 kW
Bem.betriebsleistg bei AC-1, 415 V, 50 Hz
31 kW
Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz
33 kW
Bem.betriebsleistg bei AC-1, 500 V, 50 Hz
37 kW
Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz
49 kW
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
8.5 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
11 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
14.5 kW
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
15.5 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
17.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
14 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)
5 kA, SCCR (UL/CSA)
125 A, max. Sicherung, SCCR (UL/CSA)
125 A max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
50/32 A, max. CB, SCCR (UL/CSA)
10/100 kA, Sicherung, SCCR (UL/CSA)
125/70 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
10/100 kA, Sicherung, SCCR (UL/CSA)
125/100 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
50/32 A, max. CB, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
100 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
16 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
35 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
35 A gG/gL

Konvention. therm. Strom ith

Konvention. therm. Strom ith (1-polig, gekaps.)
105 A
Konvention. therm. Strom ith (3-polig, gekaps.)
36 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
40 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
117 A

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
40 A, Maximale Motorleistung (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
1 A, 250 VDC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, DC-betätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)

Magnetsystem

Lichtbogenzeit
10 ms
Abfallspannung
0,2 - 0,6 x UC, DC-betätigt
Einschaltdauer
100%
Anzugsspannung
0,7 - 1,2 V DC x Uc
0,85 - 1,1 V AC/DC x Us
Leistungsaufnahme (Anzug) bei DC
12 W
Leistungsaufnahme (Halteleistung) bei DC
0.9 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
27 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
47 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
30 ms

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
2 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
7.5 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
5 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
10 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
20 HP

Kommunikation

Anbindung an SmartWire-DT
In Verbindung mit DIL-SWD SmartWire DT Schützmodul
Ja

Ansprechpartner

Anzahl der Kontakte (Öffner)
1
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
0

Arbeitssicherheit

Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140

Bemessungsdaten für besondere Anwendungen

Zweckbestimmung von Entladungslampen mit Vorschaltgerät
40 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
40 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
Zweckbestimmung der festgelegten Anwendung
25 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
150 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
Zweckbestimmung der Aufzugssteuerung
15 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
3 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
17 A, 600 V 60 Hz 3-phasig, (UL/CSA)
5 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
10 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
11 A, 200 V 60 Hz 3-phasig, (UL/CSA)
15,2 A, 240 V 60 Hz 3-phasig, (UL/CSA)
14 A, 480 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Kühlsteuerung (nur CSA)
240 A, LRA 480 V 60 Hz 3-phasig; (CSA)
30 A, FLA 600 V 60 Hz 3-phasig; (CSA)
40 A, FLA 480 V 60 Hz 3-phasig; (CSA)
180 A, LRA 600 V 60 Hz 3-phasig; (CSA)
Zweckbestimmung der Widerstandslufterwärmung
40 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
40 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
40 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
40 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
13.2 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.4 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
45 A
Statische Verlustleistung, stromunabhängig PVS
0.9 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 118916 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 4
Anschlussart Hauptstromkreis (EF006819) Screw connection
Betriebsspannung AC 50 Hz (EF008206) 24 V
Betriebsspannung AC 60 Hz (EF008207) 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 11 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 15 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 7 kW
Bemessungsbetriebsleistung NEMA (EF011960) 11 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Geeignet für Reiheneinbau (EF001126) false
Breite (EF000008) 58 mm
Höhe (EF000040) 85 mm
Tiefe (EF000049) 97 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP45-01(RDC24) Y7-118916 118916 ES_109869.pdf 2 Mbytes DILMP45-01(RDC24) Y7-118916 118916 ES_109869.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
