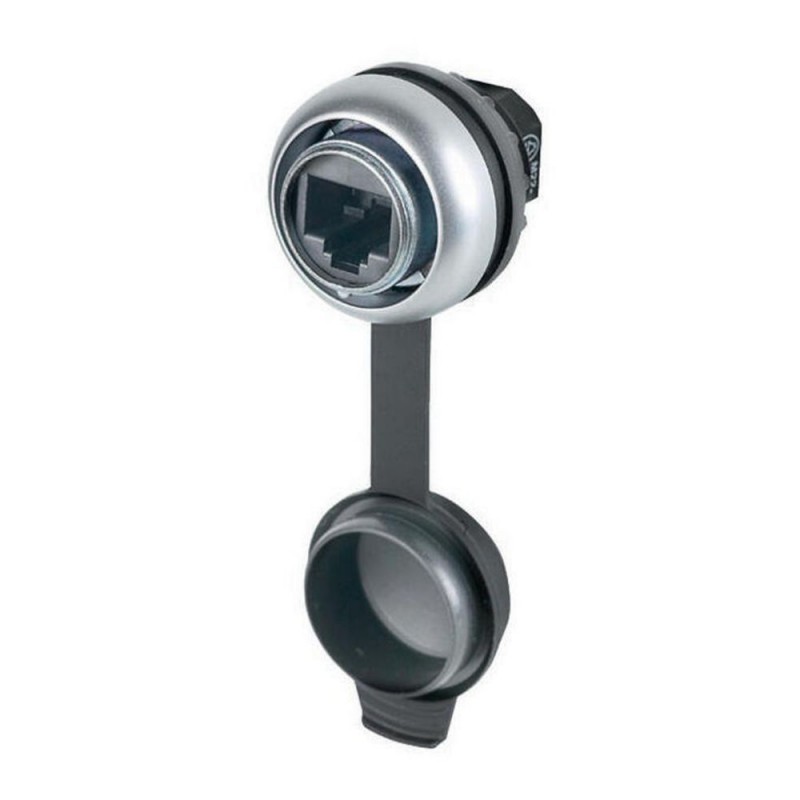

M22-RJ45-SA 107413 Y7-107413 EATON ELECTRIC Frontelement, + Einbaubuchse RJ45 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-RJ45-SA 107413 Y7-107413 EATON ELECTRIC Frontelement, + Einbaubuchse RJ45

M22-RJ45-SA

107413

Y7-107413

EATON-MOELLER

Frontelement, + Einbaubuchse RJ45

M22-RJ45-SA

Eaton Moeller® series M22 Einbaubuchse, Buchse RJ45, 8/8, cat. 5e, Frontring Titan

Schottschnittstelle, Allgemeines Zubehör, RJ45-Buchse, 8/8, Kat. 5e, Schutzart: IP65 (bei geschlossenem Deckel), IP20 (bei angeschlossenem Stecker), Blende: Titan, Anschluss an SmartWire-DT: nein, verwendbar mit: Frontmontage, Polzahl: 8-polig

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $22.61
Stückpreis: $22.61
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbaubuchse
Katalognummer
107413
Produkt Länge/Tiefe
30 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.014 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
CSA Std. C22.2 No. 142
IEC 6113-2
UL report applies to both US and Canada
Certified by UL for use in Canada
IEC/EN 6113-2
UL File No.: E330994
UL
CSA Class No.: none
CSA-C22.2 No. 142
UL Category Control No.: DUXR, DUXR7
CE
Kataloghinweise
Buchse RJ45, 8/8, cat. 5e
EAN
4015081071517
Modellcode
M22-RJ45-SA

Merkmale und Funktionen

F-Ring.frb
Titan
Design
RJ45
Material
Frontring aus Titan
Anzahl der Pole
Achtpolig

Allgemein

F-Ring.frb
Titan
Design
RJ45
Material
Frontring aus Titan
Anzahl der Pole
Achtpolig

Umgebungsbedingungen, Mechanik

Art des Zubehörs/Ersatzteils
Zubehör
Schutzart
IP65 (mit geschlossener Abdeckung)
IP20 (mit Stecker in gestecktem Zustand)
NEMA 12 (mit geschlossener Abdeckung)

Elektromagnetische Verträglichkeit

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
80 °C

Bemessungswerte

Bemessungsbetriebsspannung
24 V AC
Widerstand
< 30 mΩ (Volumenbeständigkeit)

Kurzschlussfestigkeit

Isolat.widerstand
≥ 100 MΩ

Betätigungselement

Anbindung an SmartWire-DT
Nein

Kabel

Kontakttyp
1:1
Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 107413 Niederspannungsschaltgeräte (EC002024)
Merkmal Wert
Art des elektrischen Zubehörs (EF005722) sonstige
Art des mechanischen Zubehörs (EF005994) sonstige
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-RJ45-SA Y7-107413 107413 EN_289241.pdf 3 Mbytes M22-RJ45-SA Y7-107413 107413 EN_289241.pdf
