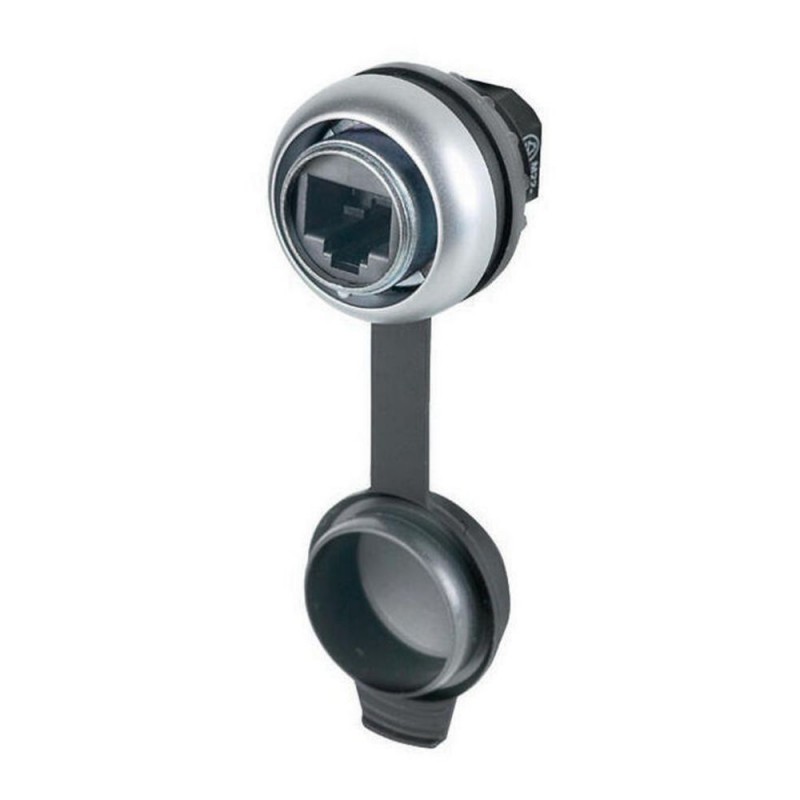

M22-RJ45-SA 107413 M22-RJ45-SAQ EATON ELECTRIC Construída M22-RJ45-RJ45 soquete SAQ
M22-RJ45-SA
107413
M22-RJ45-SAQ
EATON-MOELLER
Construída M22-RJ45-RJ45 soquete SAQ
Disjuntores de baixa tensão > Acessórios para dispositivos de controle
Auxiliares de controle e sinalização
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Anteparo de interface, tomada RJ45, 8/8, gato. 5e, Luneta: titânio
Anteparo de interface, peças em Geral, tomada RJ45, 8/8, gato. 5e, Grau de Proteção: IP65 (com a tampa fechada), IP20 (com plug ligado), Luneta: titânio, Conexão para SmartWire-DT: não, Para uso com: montagem Frontal, Número de pólos: de 8 pólos
Programa de entrega
Acessórios
Acessórios gerais
A função básica acessórios
Anteparo de interface, tomada RJ45
Tomada RJ45, 8/8, gato. 5e
Grau de Proteção
IP65 (com a tampa fechada)
IP20 (com plug ligado)
IP20 (com plug ligado)
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
nenhum
Para uso com
Montagem frontal
Terminal de diagrama / contato atribuição
Dados técnicos
Dados técnicos
Tensão Nominal [UL]
AC 24 V
Faixa de tensão
CA 50 V
Corrente nominal
1500 mA
Número de pólos
8 pólo
Classe / categoria
Cinco
Tipo do contato de arte
1 : 1
Tela terra kit
sim
Geral
Design
RJ45
Resistência de isolamento [RISO]
> ≧ 100 MΩ
Resistência de Volume
< 30 mΩ
Material de contato
CuSn, banhado a ouro
Montagem
Painel frontal de recorte, d = 22,5 mm
Profundidade de montagem:
ac. 70 (incl. Krümmung) mm
Temperatura ambiente
-25 - +70
Armazenamento
- 25 - + 80 °C
Vida útil mecânica [Operações]
< 750 ciclos de inserção
Peso
0,02 kg/peça
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Acessórios para dispositivos de circuito de controle (EC002024)
Tipo de acessório elétrico
Outros
Tipo de mecânica acessório
Outros
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 142; IEC/EN 6113-2; marcação CE
UL Arquivo Nº.
E330994
UL Controlo de Categoria Nenhuma.
DUXR, DUXR7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
-
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Grau de Proteção
IEC: IP65 UL/CSA NEMA Tipo 2, 3R, 4, 4X, 12, 13, quando fechado, IP20 quando conectado
Características
Terminal de diagrama / contato atribuição
SH: Schirmung
Dimensões
Datasheet - PDF
