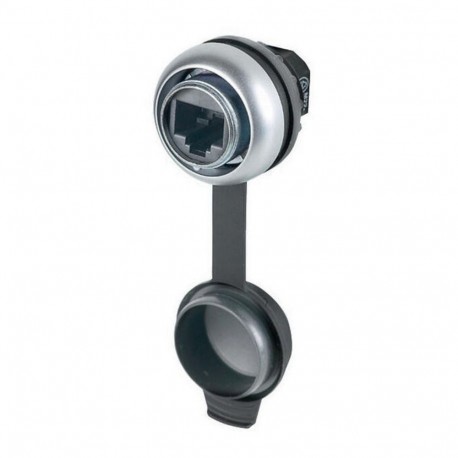

M22-RJ45-SA 107413 M22-RJ45-SAQ EATON ELECTRIC Elemento frontale, +connettore da incasso RJ45
M22-RJ45-SA
107413
M22-RJ45-SAQ
EATON-MOELLER
Elemento frontale, +connettore da incasso RJ45
Connettore da incasso, Connettore femmina RJ45 , 8/8, cat. 5e, Anello frontale colore titanio
apparecchi elettrici a bassa tensione > accessori per apparecchi di comando
Ausili di controllo e segnalazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Connettore da incasso, Connettore femmina RJ45 , 8/8, cat. 5e, Anello frontale colore titanio
Connettore da incasso, Accessori generali, Connettore femmina RJ45 , 8/8, cat. 5e, Grado di protezione: IP65 (con coperchio chiuso), IP20 (con connettore inserito), Anello frontale colore titanio, Collegamento a SmartWire-DT: no, utilizzabile per: Montaggio frontale, Poli: 8
Programma di fornitura
accessori
Accessori generali
Funzione base accessori
Connettore da incasso
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Connettore femmina RJ45 , 8/8, cat. 5e
Grado di protezione
IP65 (con coperchio chiuso)
IP20 (con connettore inserito)
IP20 (con connettore inserito)
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
utilizzabile per
Montaggio frontale
Dati tecnici
Dati tecnici
Tensione nominale d'impiego [UL]
AC 24 V
Campo di tensione
AC 50 V
Corrente nominale
1500 mA
Poli
8
Classe / Categoria
5
Tipo di contatto
1 : 1
messa a terra deIlo schermo
Sì
Generalità
Forma costruttiva
RJ45
Resistenza d'isolamento [RISO]
> ≧ 100 MΩ
Resistenza passante
< 30 mΩ
Materiale contatti
CuSn, placcato oro
Montaggio
Apertura piastra frontale d = 22,5 mm
Profondità di montaggio
ca. 70 (incl. Krümmung) mm
Temperatura ambiente
-25 - +70
Stoccaggio
-25 - +80 °C
Durata meccanica [Cicli]
< 750 cicli di innesto
Peso
0.02 kg/pezzo
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Accessori per apparecchi di comando (EC002024)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione (componenti) (ecl@ss13-27-37-12-92 [ACO037015])
Tipo di accessori elettrici
Altro
Tipo di accessori meccanici
Altro
Accessorio
Si
Parte di ricambio
No
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E330994
UL Category Control No.
DUXR, DUXR7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65 and UL/CSA NEMA Type 2, 3R, 4, 4X, 12, 13 when closed, IP20 when connected
