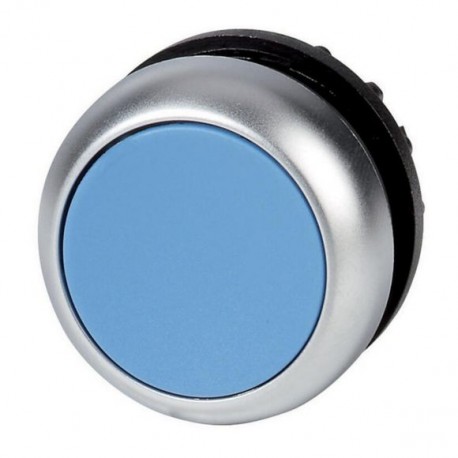

M22-D-B 216600 Y7-216600 EATON ELECTRIC Drucktaste, flach, blau, tastend
M22-D-B
216600
Y7-216600
EATON-MOELLER
Drucktaste, flach, blau, tastend
M22-D-B
Eaton Moeller® series M22 Drucktaste, RMQ-Titan, flach, tastend, blau, unbeschriftet, Frontring Titan
Drucktaste, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Flach, tastend, Tastenplatte: blau, Tastenplatte blank, Schutzart: IP66, IP67, IP69K, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: 22 x 22, Normen: IEC/EN 60947, VDE 0660
Niederspannungsschaltgeräte > Frontelement für Drucktaster
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller® series M22 pushbutton |
| Katalognummer | 216600 |
| Produkt Länge/Tiefe | 30 mm |
| Produkthöhe | 30 mm |
| Produktbreite | 30 mm |
| Produktgewicht | 0.009 kg |
| Einhaltung(en) | CE-Kennzeichnung |
| Zertifikat(e) | CSA Std. C22.2 No. 94-91 CSA Std. C22.2 No. 14-05 EN 60947-5 UL 508 IEC 60947-5 VDE CSA File No.: 012528 CSA-C22.2 No. 94-91 CSA Class No.: 3211-03 UL Category Control No.: NKCR VDE 0660 IEC/EN 60947-5 IEC/EN 60947 CSA CSA-C22.2 No. 14-05 UL UL File No.: E29184 CE DNV GL LR |
| EAN | 4015082166007 |
| Modellcode | M22-D-B |
Produktspezifikationen
| Typ | Drucktastenbetätiger |
| Farbe des Auslösers | Blau |
| Betätigerfunktion | Tastend Tastfunktion |
| 10.10 Erwärmung | Nicht zutreffend. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Auf Anfrage |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| Ausstattung: | Frontring |
| Schalthäufigkeit | 3600 Schaltspiele/h |
| Tasterfarbe | Blau |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30 Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| Anbindung an SmartWire-DT | Mit SWD-RMQ-Anschaltungen Ja |
| Betätigungskraft | 5 N |
| Umgebungsbetriebstemperatur - max. | 70 °C |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungstemperatur Lagerung - max. | 80 °C |
| Umgebungstemperatur Lagerung - min. | 40 °C |
| Geräteverlustleistung, stromabhängig pvid | 0 W |
| Kraft für Zwangsöffnung - min. | 0 N |
| Verlustleistungskapazität Pdiss | 0 W |
| Verlustleistung pro Pol, stromabhängig, Pvid | 0 W |
| Anzahl der Befehlsstellungen | 1 |
| Öffnungsdurchmesser | 22.5 mm |
| Öffnungshöhe | 0 mm |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 0 A |
| Farbe der Lünette | Titan |
| Schockfestigkeit | 30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms Mechanisch, nach IEC/EN 60068-2-27 |
| Frontringmaterial | Plastik |
| Design | flach klassisch |
| Einbaulage | beliebig |
| Schutzart | IP67 IP66 NEMA 13 NEMA 3R Schutzart IP69K NEMA 4X NEMA 12 |
| Schutzart (Vorderseite) | IP67/IP69K NEMA 4X |
| Beschriftung | unbeschriftet |
| Frontelementtyp | flach |
| Linsentyp | rund |
| Lebensdauer, mechanisch | 5.000.000 Schaltspiele |
| Statische Verlustleistung, stromunabhängig PVS | 0 W |
| Breite der Öffnung | 0 mm |
| Produktkategorie | RMQ-Titan |
| Größe | Frontabmessung: 22 x 22 mm |
| Merkmal | Wert |
|---|---|
| Farbe des Knopfes (EF000190) | blau |
| Anzahl der Befehlsstellen (EF001372) | 1 |
| Bauform der Linse (EF006253) | rund |
| Lochdurchmesser (EF000079) | 22.5 mm |
| Breite der Öffnung (EF004565) | 0 mm |
| Höhe der Öffnung (EF004778) | 0 mm |
| Bauform des Knopfes (EF001546) | flach |
| Geeignet für Beleuchtung (EF001142) | Nein |
| Mit Schutzabdeckung (EF005500) | Nein |
| Beschriftet (EF001537) | Nein |
| Schaltfunktion verrastend (EF007447) | Nein |
| Tastend (EF001407) | Ja |
| Mit Frontring (EF006014) | Ja |
| Werkstoff des Frontrings (EF005972) | Kunststoff |
| Farbe Frontring (EF002429) | Chrom |
| Schutzart (IP), frontseitig (EF003118) | IP67/IP69K |
| Schutzart (NEMA), frontseitig (EF011961) | 4X |
