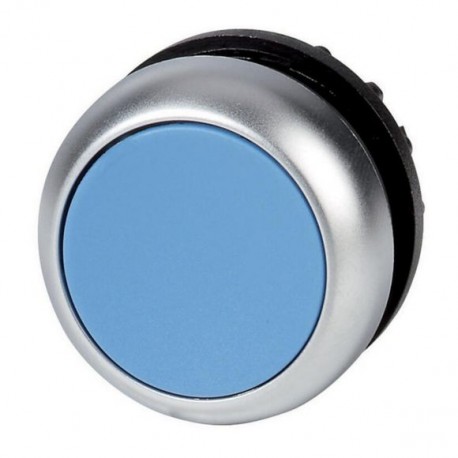

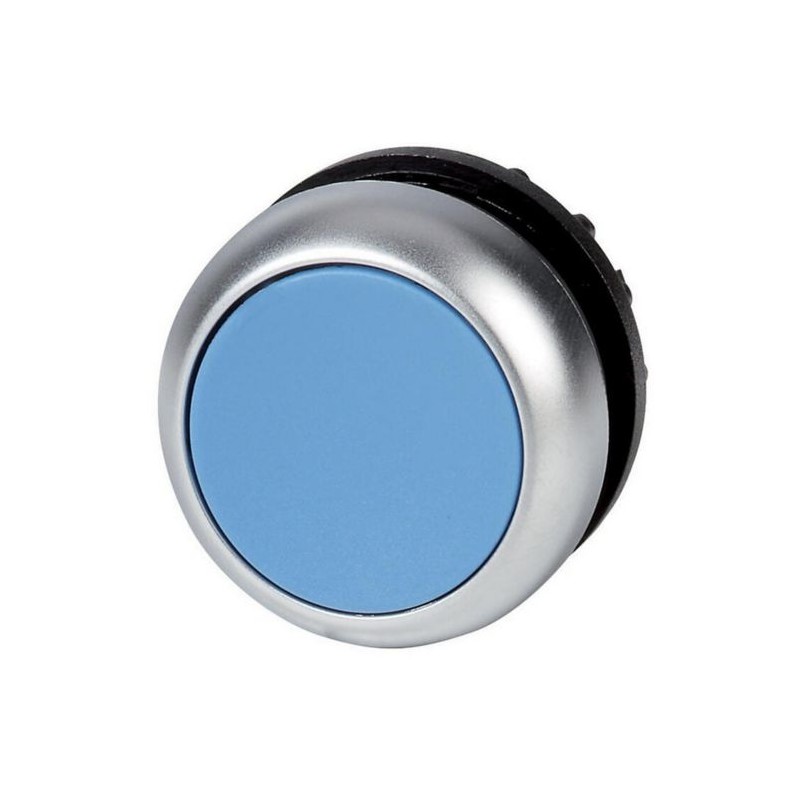

M22-D-B 216600 Y7-216600 EATON ELECTRIC Pulsador rasante 22 mm Retorno Azul Anillo Titanio Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-D-B 216600 Y7-216600 EATON ELECTRIC Pulsador rasante 22 mm Retorno Azul Anillo Titanio

M22-D-B

216600

Y7-216600

EATON-MOELLER

Pulsador rasante, 22 mm, Retorno, Azul, Anillo Titanio

Pulsador rasante M22 de la serie Moeller® de Eaton, RMQ-Titan, rasante, con retorno, azul, sin inscripción, Anillo frontal color titanio

Pulsador, Gama de productos: RMQ-Titan, Unidad única, Diseño: Plano, momentáneo, Placa de botón: Azul, Placa de botón en blanco, Grado de protección: IP66, IP67, IP69K, Bisel: titanio, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontal: 22 x 22, Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para pulsador

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $6.43
Precio unitario: $6.43
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Pulsador M22 de la serie Moeller® de Eaton
N.º de catálogo
216600
EAN
4015082166007
Longitud/profundidad de producto
30 mm
Altura del producto
30 mm
Anchura del producto
30 mm
Peso del producto
0.009 kg
Conformidad(es)
Con marca CE
Certificación(es)
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
EN 60947-5
UL 508
IEC 60947-5
VDE
CSA File No.: 012528
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
UL Category Control No.: NKCR
VDE 0660
IEC/EN 60947-5
IEC/EN 60947
CSA
CSA-C22.2 No. 14-05
UL
UL File No.: E29184
CE
DNV
GL
LR
Código de modelo
M22-D-B

Features & Functions

Color del anillo frontal
Titanio
Material del anillo frontal
Plástico
Diseño
Plano
Clásico
Equipado con:
Anillo frontal
Rotulación
En blanco

General

Grado de protección
IP67
IP66
NEMA 13
NEMA 3R
IP69K
NEMA 4X
NEMA 12
Grado de protección (frontal)
IP67/IP69K
NEMA 4X
Vida útil, mecánica
5.000.000 de operaciones
Diámetro de apertura
22.5 mm
Frecuencia de maniobra
3600 Maniobras/hora
Categoría del producto
RMQ-Titan
Categoría del producto
RMQ-Titan
Tamaño
Dimensiones frontales: 22 x 22 mm
Tipo
Pulsador

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
30 g, Mecánico, según IEC / EN 60068-2-27, Choque sinusoidal 11 ms
Mecánica, según IEC / EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Communication

Conexión a SmartWire-DT
Con conexiones SWD-RMQ
Sí

Actuator

Fuerza de accionamiento
5 N
Color de actuador
Azul
Función de accionador
Con retorno
Retorno

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
No se aplica.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 216600 Interruptores de baja tensión (EC000221)
Característica Valor
Color del botón (EF000190) Azul
Número de puestos de mando (EF001372) 1
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Tipo de botón (EF001546) Plano
Apto para iluminación (EF001142) No
Con funda de protección (EF005500) No
Etiquetado (EF001537) No
Función de cambio de enclavamiento (EF007447) No
Táctil (EF001407) Sí
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Cromo
Grado de protección (IP), frontal (EF003118) IP67/IP69K
Grado de protección NEMA, parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-D-B Y7-216600 216600 EN_289241.pdf 3 Mbytes M22-D-B Y7-216600 216600 EN_289241.pdf
