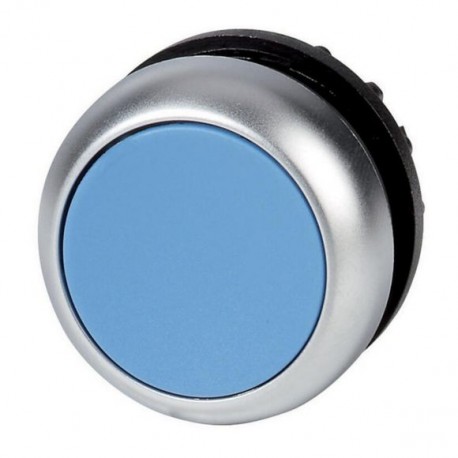

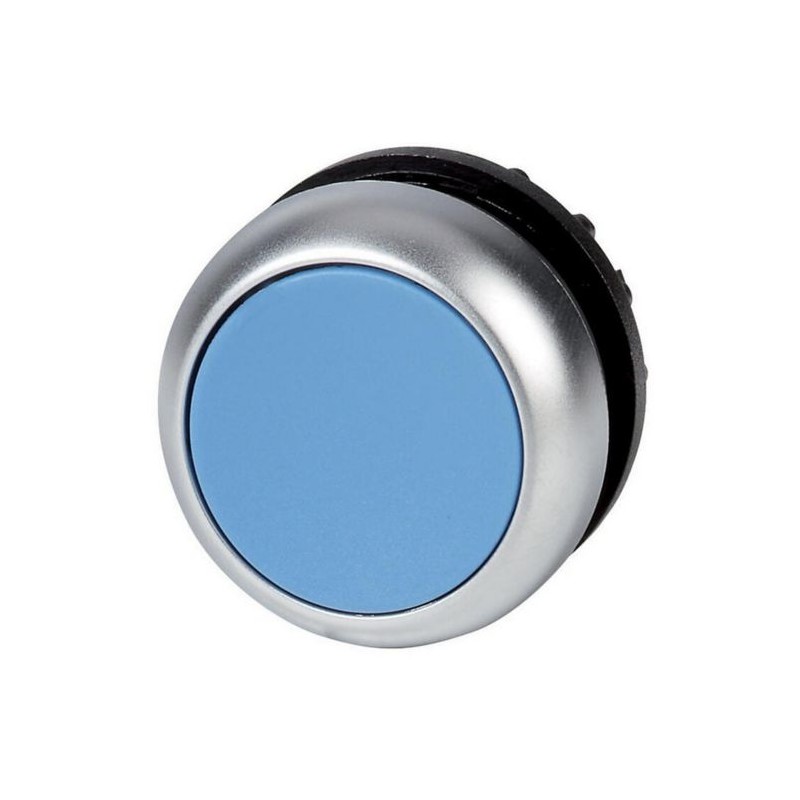

M22-D-B 216600 Y7-216600 EATON ELECTRIC Bouton-poussoir, plat, bleu, à rappel
M22-D-B
216600
Y7-216600
EATON-MOELLER
Bouton-poussoir, plat, bleu, à rappel
M22-D-B
Bouton-poussoir M22 Moeller® series Eaton, RMQ-Titan, affleurant, à rappel, bleu, sans inscription, Collerette titane
Bouton-poussoir, Gamme de produits : RMQ-Titan, Unité unique, Design : Plat, momentané, Plaque de boutonnage : Bleu, Plaque de bouton vierge, Degré de protection : IP66, IP67, IP69K, Lunette : titane, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : 22 x 22, Normes : IEC/EN 60947, VDE 0660
Appareillage industriel basse tension > Tête de bouton
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | Eaton Moeller® series M22 pushbutton |
| Numéro de catalogue | 216600 |
| Code de modèle | M22-D-B |
| EAN | 4015082166007 |
| Longueur du produit | 30 mm |
| Hauteur du produit | 30 mm |
| Largeur du produit | 30 mm |
| Poids du produit | 0.009 kg |
| Conformité | Marquage CE |
| Certifications | Norme CSA C22.2 n° 94-91 Norme CSA C22.2 n° 14-05 EN 60947-5 UL 508 IEC 60947-5 VDE CSA File No.: 012528 CSA-C22.2 No. 94-91 CSA Class No.: 3211-03 UL Category Control No.: NKCR VDE 0660 IEC/EN 60947-5 IEC/EN 60947 CSA CSA-C22.2 No. 14-05 UL UL File No.: E29184 CE DNV GL LR |
Spécifications du produit
| Type | Bouton-poussoir |
| Couleur d'actionneur | Bleu |
| Fonction de l’actionneur | à rappel Fonction touche |
| 10.10 Echauffement | Sans objet. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | Au niveau de l’appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Sur demande |
| 10.2.5 Levage | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.6 Essai de choc | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Relève de la responsabilité du tableautier. |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier. |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier. |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier. |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier. |
| Équipé de : | Collerette |
| Fréquence de fonctionnement | 3600 opérations/h |
| Couleur du bouton | Bleu |
| Résistance climatique | Exposition à l'humidité, cyclique, conformément à la norme IEC 60068-2-30 Exposition à l'humidité, en continu, conforme à la norme IEC 60068-2-78 |
| Connexion au module SmartWire-DT | Avec interfaces SWD-RMQ Oui |
| Force de manœuvre | 5 N |
| Température ambiante de fonctionnement - max. | 70 °C |
| Température ambiante de fonctionnement - min. | -25 °C |
| Température ambiante de stockage - max. | 80 °C |
| Température ambiante de stockage - min. | 40 °C |
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Force de manœuvre positive d'ouverture min. | 0 N |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 0 W |
| Nombre de postes de commande | 1 |
| Diamètre d'ouverture | 22.5 mm |
| Hauteur d'ouverture | 0 mm |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 0 A |
| Couleur de la collerette | titane |
| Résistance aux chocs | 30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms Mécanique, selon IEC/EN 60068-2-27 |
| Matériau de la collerette | Matière plastique |
| Forme | Plat Classique |
| Position de montage | Telle que requise |
| Degré de protection | IP67 IP66 NEMA 13 NEMA 3R IP69K NEMA 4X NEMA 12 |
| Degré de protection (face avant) | IP67/IP69K NEMA 4X |
| Inscription | Vide |
| Type d'élément avant | Plat |
| Type de lentille | rond |
| Longévité mécanique | 5.000.000 manœuvres |
| Dissipation thermique statique, indépendante du courant Pvs | 0 W |
| Largeur de l'ouverture | 0 mm |
| Catégorie de produit | RMQ-Titan |
| Taille | Dimensions avant : 22 x 22 mm |
| Caractéristique | Valeur |
|---|---|
| Couleur du bouton (EF000190) | Bleu |
| Nombre de postes de commande (EF001372) | 1 |
| Type de lentille (EF006253) | Rond |
| Diamètre de trou (EF000079) | 22.5 mm |
| Largeur de l'ouverture (EF004565) | 0 mm |
| Hauteur de l'ouverture (EF004778) | 0 mm |
| Type de bouton (EF001546) | Plat |
| Adapté à l'éclairage (EF001142) | Non |
| Avec couvercle de protection (EF005500) | Non |
| Étiqueté (EF001537) | Non |
| Fonction de commutation encliquetable (EF007447) | Non |
| À rappel (EF001407) | Oui |
| Avec bague frontale (EF006014) | Oui |
| Matériau de la bague frontale (EF005972) | Plastique |
| Couleur de bague frontale (EF002429) | Chrome |
| Classe de protection (IP), face avant (EF003118) | IP67/IP69K |
| Type de protection NEMA, frontale (EF011961) | 4X |
