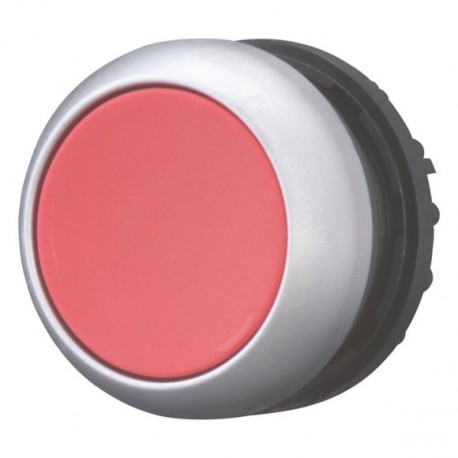

M22-D-R 216594 Y7-216594 EATON ELECTRIC Drucktaste, flach, rot, tastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-D-R 216594 Y7-216594 EATON ELECTRIC Drucktaste, flach, rot, tastend

M22-D-R

216594

Y7-216594

EATON-MOELLER

Drucktaste, flach, rot, tastend

M22-D-R

Eaton Moeller® series M22 Drucktaste, RMQ-Titan, flach, tastend, rot, unbeschriftet, Frontring Titan

Taster, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Flach, tastend, Tasterplatte: rot, Tastenplatte blank, Schutzart: IP66, IP67, IP69K, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: 22 x 22, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $6.41
Stückpreis: $6.41
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Drucktaste
Katalognummer
216594
Produkt Länge/Tiefe
30 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.009 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
IEC 60947-5
EN 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
VDE
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
IEC/EN 60947
IEC/EN 60947-5
UL Category Control No.: NKCR
UL File No.: E29184
VDE 0660
CE
CSA File No.: 012528
UL
CSA-C22.2 No. 94-91
DNV
GL
LR
EAN
4015082165949
Modellcode
M22-D-R

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Design
flach
klassisch
Ausstattung:
Frontring

Allgemein

Schutzart
IP66
IP67
IP69K
NEMA 13
NEMA 4X
NEMA 3R
NEMA 12
Schutzart, Vorderseite
IP67/IP69K
NEMA 4X
Lebensdauer, mechanisch
5.000.000 Schaltspiele
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
3600 Schaltspiele/h
Größe
Frontabmessung: 22 x 22 mm
Typ
Drucktastenbetätiger
Typ
Drucktastenbetätiger

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Kommunikation

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Betätigungselement

Betätigungskraft
5 N
Farbe des Auslösers
rot
Stellgliedfunktion
Tastfunktion
Tastend

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 216594 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) rot
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Chrom
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-D-R Y7-216594 216594 EN_216380.pdf 100 Kbytes M22-D-R Y7-216594 216594 EN_216380.pdf
