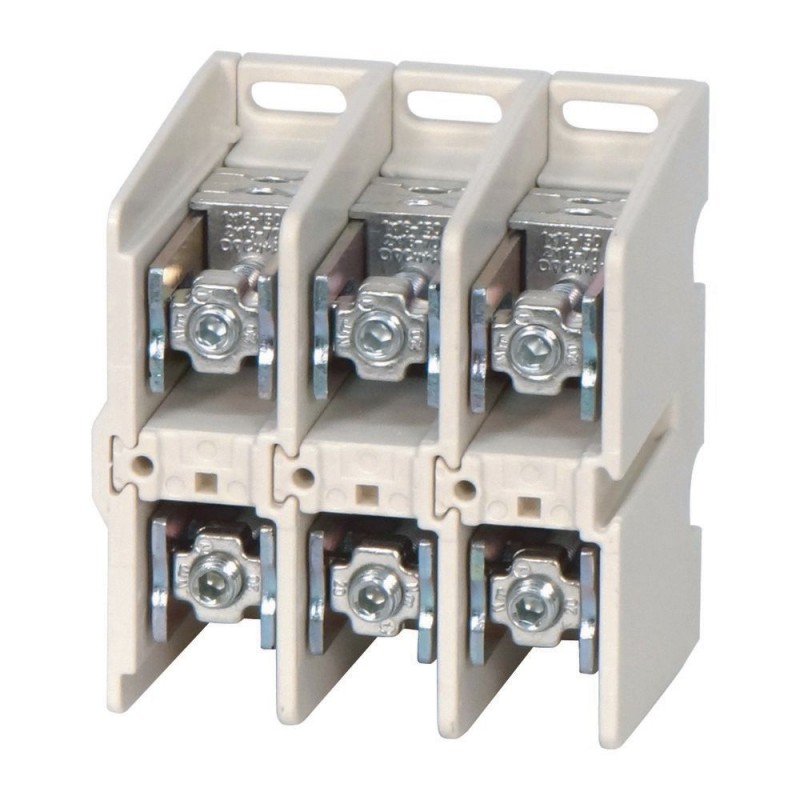

K150/3 032136 Y7-32136 EATON ELECTRIC Anschlussklemme, 250A, 3p, flach/rund Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K150/3 032136 Y7-32136 EATON ELECTRIC Anschlussklemme, 250A, 3p, flach/rund

K150/3

032136

Y7-32136

EATON-MOELLER

Anschlussklemme, 250A, 3p, flach/rund

Klemmenanschluss, 250A, 3p, flach/rund

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 250A, 3p, flat/round

K Verbindungsklemmen, für AL und CU, eine Seite rund, die andere Seite flach, Bemessungsbetriebsstrom Ie=250 A, Pole=3, Anschlusskapazitäten: Kupfer-Rundkabel mehrdrähtig, sektoral mehrdrähtig, Rundkabel massiv, sektoral massiv und Aluminium rundleiter massiv, sektoral massiv = 1x35-150 mm² oder 2x16-70 oder Aluminium sektoral massiv = 1x50-120 oder 2x35-50. Andere Seite: Kupferband 1x(4x16x0,8) auf 2x(6x16x0,8) oder Cu-Stab=18x4 mm, Hinweise: Umrüstsätze für Lamellenklemme im Kabelanschluss separat erhältlich, Anschlussabdeckungen separat erhältlich

Mehr Infos


Energieverteilsysteme/Schaltanlagen > Hauptleitungsklemme

Anschlusszubehör für Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $230.28
Stückpreis: $230.28
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
032136
Product Length/Depth
100 mm
Product Height
115 mm
Product Width
99 mm
Product Weight
1.751 kg
Compliances
RoHS conform
EAN
4015080321361
Model Code
K150/3

Delivery program

Type
Accessory/spare part type
Terminals, 160 – 1000 A
Terminations
Nominal current
250 A
Number of poles
Three-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
250 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
6
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
6
Number of inputs
1
Number of outputs
2
Terminal capacity (aluminum cable)
50 mm² - 120 mm² (1x)
35 mm² - 50 mm² (2x)
Terminal capacity (conductor)
18 mm x 4 mm
Terminal capacity (copper band)
16 mm x 0.8 mm (6x) for flat strip
16 mm x 0.8 mm (4x) for flat strip
Terminal capacity (copper/aluminum cable)
35 mm² - 150 mm² (1x)
16 mm² - 70 mm² (2x)
Conductor cross section, input - min
16 mm²
Conductor cross section, input - max
70 mm²
Conductor cross section, input AWG - min
6 mm²
Conductor cross section, input AWG - max
2 mm²
Conductor cross section, output - min
16 mm²
Conductor cross section, output - max
150 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
Accessory panel building
General switchboard accessory

ETIM for 032136 Energieverteilsysteme/Schaltanlagen (EC000275)
Merkmal Wert
Polzahl (EF001391) 3
Nennstrom (EF000001) 250 A
Anschlussart (EF000124) schrauben
Montageart (EF000003) Schraube
Anzahl der Eingänge (EF000318) 1
Anzahl der Ausgänge (EF000319) 2
Geeignet für massive Leiter (EF007816) Nein
Geeignet für mehrdrähtige Leiter (EF007818) Ja
Geeignet für feindrähtige Leiter (EF007804) Nein
Geeignet für feindrähtige Leiter ohne Aderendhülse (EF016327) Nein
Geeignet für feinstdrähtige Leiter (EF016328) Nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse (EF016329) Nein
Leiterquerschnitt Zugang (EF016330) 16 mm²
Leiterquerschnitt Abgang (EF016331) 16 mm²
Leiterquerschnitt Zugang AWG (EF016332) 6
Leiterquerschnitt Abgang AWG (EF016333) 0
Berührungssicher (EF004521) Ja
Höhe (EF000040) 115 mm
Breite (EF000008) 99 mm
Tiefe (EF000049) 100 mm
