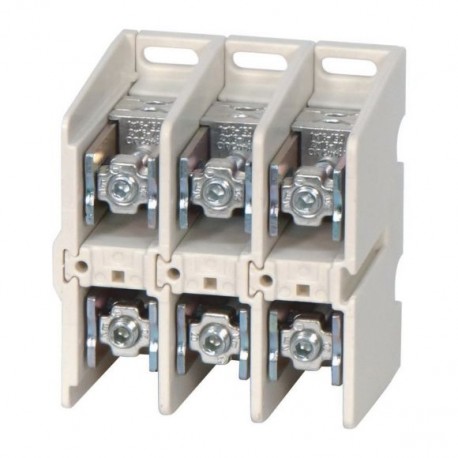

K150/3 032136 Y7-32136 EATON ELECTRIC Morsetto di collegamento, 250A, 3p, piatto/tondo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

K150/3 032136 Y7-32136 EATON ELECTRIC Morsetto di collegamento, 250A, 3p, piatto/tondo

K150/3

032136

Y7-32136

EATON-MOELLER

Morsetto di collegamento, 250A, 3p, piatto/tondo

Collegamento terminale, 250A, 3p, piatto/rotondo

Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie = 250 A, poli = 3, capacità dei terminali: filo di rame intrecciato rotondo, settore intrecciato, filo tondo pieno, settore pieno e conduttore tondo in alluminio pieno, settore solido e conduttore tondo in alluminio pieno, settore solido = 1x35-150 mm² o 2x16-70 o settore in alluminio solido = 1x50-120 o 2x35-50. Altro lato: da 1x (4x16x0,8) a 2x (6x16x0,8) striscia di rame o barra Cu = 18x4 mm, note: kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $233.75
Prezzo unitario: $233.75
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Morsetto di collegamento, 250A, 3p, piatto/tondo
Morsetti di collegamento K, per AL e CU, un lato per conduttore circolare e l'altro lato per conduttore piatto, corrente nominale d'impiego Ie=250 A, poli=3, sezioni di collegamento: cavo circolare in rame flessibile, cavo a settori flessibile, conduttore circolare rigido, cavo a settori rigido e cavo circolare in alluminio rigido, cavo a settori rigido=1x35-150 o 2x16-70 o cavo a settori in alluminio rigido=1x50-120 o 2x35-50. Altro lato: barra in Cu 1x(4x16x0.8) fino a 2x(6x16x0.8) o barra in Cu=18x4 mm, note: kit di trasformazione da collegamento bandella a collegamento cavo disponibili separatamente, coprimorsetti disponibili separatamente

Programma di fornitura

Assortimento
Accessori generali per il quadro elettrico
Funzione di base
Accessori Sistema sbarre
accessori
Morsetti di collegamento
accessori
Morsetti di collegamento 160 – 1000 A
Tensione nominale di isolamento [Ui]
1000 V AC
Descrizione
targhette incluse per la denominazione dei morsetti U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN,
Assegnazione corrente nominale d'impiego → sezione di collegamento secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
Collegamento esterno per conduttori circolari e a settori, l'altro lato per bandella in rame
Corrente nominale d'impiego [Ie]
250 A
Poli
3
Sezioni di collegamento
Cavo Cu/Al
Cu
Conduttore circolare flessibile
Cavo a settori flessibile
○ Conduttore circolare rigido
Cavo a settori rigido
Al
○ Conduttore circolare rigido
Cavo a settori rigido
Cavo Cu/Al
1 x 35 - 150
2 x 16 - 70
Cavo Al
Al
Cavo a settori rigido
Cavo Al
1 x 50 - 120
2 x 35 - 50
Bandella in rame
4 x 16 x 0,8 -
6 x 16 x 0,8 mm
▤ Bandella in rame
conduttori
18 x 4
▃ Barra in Cu
Note
Kit di trasformazione da collegamento bandella a collegamento cavo disponibili separatamente
coprimorsetti disponibili separatamente

Dati tecnici secondo ETIM 6.0

Energy distribution systems (EG000015) / Rail terminal bar (EC000275)
Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Rail terminal bar clamp ([email protected] [ACO369008])
Number of poles
3
Connection type
Screwing
Number of connections < 6 mm²
0
Number of connections 10 mm²
0
Number of connections 16 mm²
0
Number of connections 25 mm²
0
Number of connections > 25 mm²
6
Number of connections total
6
Mounting method
Screw
Height
100 mm
Width
99 mm
Depth
115 mm
Contact safe
Yes

ETIM for 032136 Sistemi di distribuzione dell'energia (EC000275)
Caratteristica Valore
numero di poli (EF001391) 3
corrente nominale (EF000001) 250 A
tipo di collegamento (EF000124) avvitare
modo di montaggio (EF000003) vite
numero di entrate (EF000318) 1
numero di uscite (EF000319) 2
adatto per conduttori massicci (EF007816) No
adatto per conduttori multifilari (EF007818) Sì
adatto per conduttori a filo sottile (EF007804) No
adatto per cavi a trefoli sottili senza puntalini (EF016327) No
adatto per cavi a trefoli extra sottili (EF016328) No
adatto per cavi a trefoli extra sottili senza puntalini (EF016329) No
sezione del conduttore, ingresso (EF016330) 16 mm²
sezione del conduttore, uscita (EF016331) 16 mm²
sezione del conduttore, ingresso AWG (EF016332) 6
sezione del conduttore, uscita AWG (EF016333) 0
protetto dal contatto (EF004521) Sì
altezza (EF000040) 115 mm
larghezza (EF000008) 99 mm
profondità (EF000049) 100 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K150/3 Y7-32136 032136 IT_032136.pdf 188 Kbytes K150/3 Y7-32136 032136 IT_032136.pdf
