EATON - MOELLER seriesAccesorios de conexión para envolventesK150/3 032136 Y7-32136 EATON ELECTRIC Conexión por terminales, 250A, 3p, plano/redondo

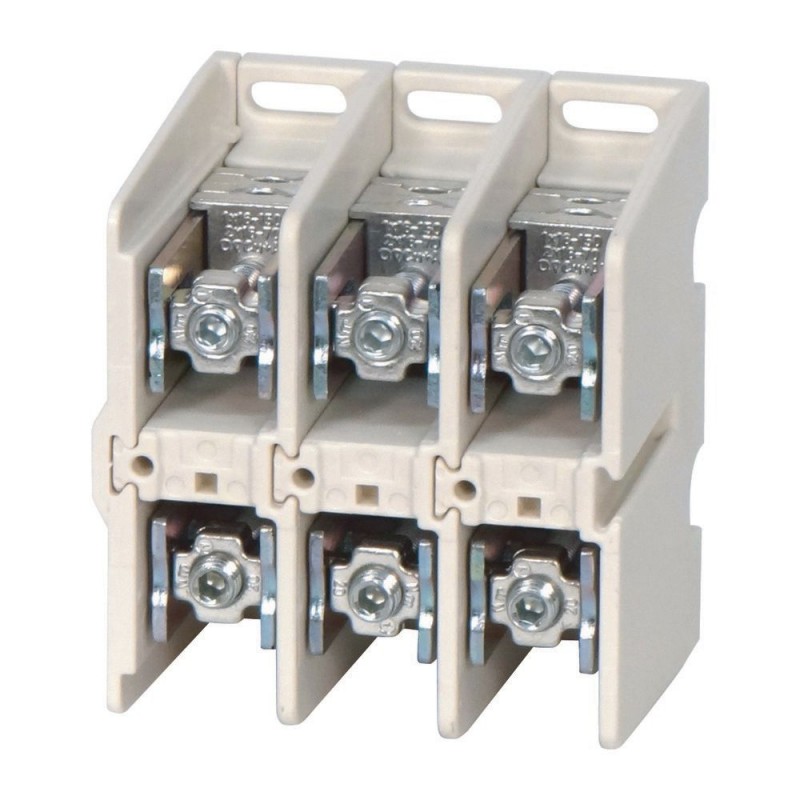

EATON - MOELLER series K150/3 032136 Y7-32136 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K150/3 032136 Y7-32136 EATON ELECTRIC Conexión por terminales, 250A, 3p, plano/redondo

Referencia: K150/3

Código: 032136

Número de catálogo: Y7-32136

Fabricante: EATON - MOELLER series

Descripción:

Conexión por terminales, 250A, 3p, plano/redondo
Gabinetes de terminales tipo K xEffect de Eaton, gabinetes de interruptores y equipos de control. Terminal de conexión, 250A, 3p, plano/redondo
K terminales de conexión, para AL y CU, un lado redondo y el otro lado plano, corriente nominal de funcionamiento Ie = 250 A, polos = 3, capacidades de terminales: Cable redondo de cobre trenzado, trenzado sectorial, cable redondo sólido, sólido sectorial y conductor redondo de aluminio sólido, sólido sectorial = 1x35-150 mm² o 2x16-70 o sólido sectorial de aluminio = 1x50-120 o 2x35-50. Otro lado: banda de cobre 1x(4x16x0.8) a 2x(6x16x0.8) o barra de Cu = 18x4 mm, notas: Kits de conversión para terminal de regleta en conexión de cable disponibles por separado, cubiertas de terminales disponibles por separado

Categorías:

  • Sistemas de distribución de energía / conmutadores > Terminal de línea principal
  • EATON - MOELLER series > Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 190,25 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Terminal de conexión a, 250 A, 3p, plana/redonda
K terminales de conexión, para AL y CU, a un lado de la ronda y el otro lado plana, intensidad nominal Ie=250 A, polos=3, terminal de capacidades: de Cobre para cable redondo trenzado, sectoriales trenzado, cable redondo sólido, sectoriales y sólido de aluminio redondo conductor sólido, sectoriales sólido=1x35-150 mm2 o 2x16-70 o sectorial de aluminio sólido=1x50-120 o 2x35-50. Otro lado: de cinta de cobre 1x(4x16x0.8) 2x(6x16x0.8) o Cu bar=18x4 mm, notas: los kits de Conversión para la tira terminal con conexión de cable disponible por separado, cubiertas de terminales disponibles por separado

Programa de entrega

Gama de productos
Tablero General accesorios
La función del producto
Accesorios para la construcción de paneles
Accesorios
Terminaciones
Accesorios
Terminales, 160 – 1000
Tensión nominal de aislamiento [Uyo]
1000 V AC
Descripción
Incluyendo etiquetas para la terminal de marcado U, V, W, X, Y, Z L1, L2, L3 T1, T2, T3 - PE, N, LÁPIZ,
Relación de la corriente de operación nominal →capacidad del terminal a la norma IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
Exterior de la terminal para la ronda o sectoriales conductor, el otro lado de Cu tira
Corriente de operación nominal [Ie]
250 Un
Polo
Tres
Capacidad del Terminal
Cu/Al cable
Cu
Ronda de cadena
Sectoriales de la cadena
○ Redondo sólido
Sectoriales sólido
Al
○ Redondo sólido
Sectoriales sólido
Cu/Al cable
1 x 35 - 150
2 x 16 - 70
Al cable
Al
Sectoriales sólido
Al cable
1 x 50 - 120
2 x 35 - 50
Cinta de cobre
4 x 16 x 0.8 -
6 x 16 x 0.8 mm
▤ tira de cobre
conductor
18 x 4
▃ Cu bar
Notas
Los kits de conversión para la tira terminal con conexión de cable disponible por separado
Cubiertas de terminales disponibles por separado

ETIM for 032136 Sistemas de distribución de energía/conmutadores (EC000275)

CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaIntensidad nominal (EF000001)
Valor250 A
CaracterísticaMétodo de conexión (EF000124)
ValorAtornillar
CaracterísticaMétodo de montaje (EF000003)
ValorTornillo
CaracterísticaNúmero de entradas (EF000318)
Valor1
CaracterísticaNúmero de salidas (EF000319)
Valor2
CaracterísticaApto para conductores masivos (EF007816)
ValorNo
CaracterísticaApto para conductores trenzados (EF007818)
ValorSí
CaracterísticaApto para conductores de hilo fino (EF007804)
ValorNo
CaracterísticaApto para cables trenzados finos sin puntera (EF016327)
ValorNo
CaracterísticaApto para cables trenzados extrafinos (EF016328)
ValorNo
CaracterísticaApto para cables trenzados extrafinos sin puntera (EF016329)
ValorNo
CaracterísticaSección del conductor - entrada (EF016330)
Valor16 mm²
CaracterísticaSección del conductor - salida (EF016331)
Valor16 mm²
CaracterísticaSección del conductor - entrada AWG (EF016332)
Valor6
CaracterísticaSección del conductor - salida AWG (EF016333)
Valor0
CaracterísticaContacto seguro (EF004521)
ValorSí
CaracterísticaAltura (EF000040)
Valor115 mm
CaracterísticaAnchura (EF000008)
Valor99 mm
CaracterísticaProfundidad (EF000049)
Valor100 mm
