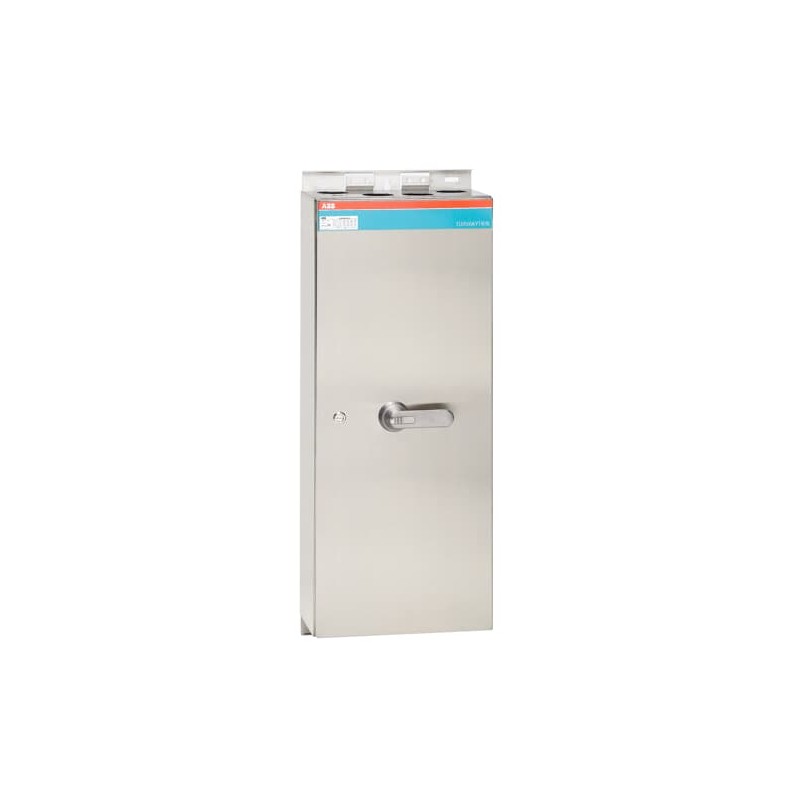

1SCA102321R1001 ABB OT630ERRR3TZ Sicherheitsschalter
1SCA102321R1001
ABB
OT630ERRR3TZ Sicherheitsschalter
Int. Box Trennschalter OT630ERRR3TZ
Sicherheitsschalter im Edelstahlgehäuse 3-polig 315 kW 400 V mit Edelstahlgriff IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | c690d492-4486-440b-95ce-09cc7407c5dc Finnland (FI) |
| Vereinfachtes SCIP | 86a79cdf-5ed1-475c-8fb5-1fe68bb1b285 Frankreich (FR) |
| a05b4837-7269-463f-a2c7-abe1ee1a313e Deutschland (DE) | |
| 29a87417-67c1-4ab6-a7e8-30233a54b895 Polen (PL) | |
| 4de9eff6-4317-4bd6-a69d-4b2b4192250c Norwegen (NO) | |
| ff42d656-b8e4-4666-abc1-2b41d6e1bde8 Kroatien (CR) | |
| 346ca3d8-1965-4b70-8615-10b740d39849 Ungarn (HU) | |
| 8a0692f4-0d19-4b10-bfe2-bc73778930bf Estland (EE) | |
| 89020594-9e94-4cfb-921b-d3beeced7188 Griechenland (GR) | |
| 54a03c95-202e-498d-8601-ab6b9b1c1866 Portugal (PT) | |
| 82d32b75-7f6e-4bc5-860b-f1ccf4816e7c Schweden (SE) | |
| 6991d82f-b014-409a-9ca4-5294ae02730c Deutschland (DE) | |
| 5a86458e-7e6c-49c0-9e10-c857717c4182 Deutschland (DE) | |
| 4b638994-91a2-4454-b6c3-7a744cc47113 Frankreich (FR) | |
| 180d9c63-6572-4a3b-930d-9742474e26e3 Ungarn (HU) | |
| 82b18742-938f-444b-a9a7-e2637cb854cd Spanien (ES) | |
| 79d51d2f-d32a-45ee-90e6-1f66316740d3 Belgien (BE) | |
| cbf3a4a8-5da0-4b53-9df0-fcf07d38aefa Belgien (BE) | |
| de44c173-5151-43ac-9ef7-cc997f793a13 Italien (IT) | |
| 8a6f1b37-9765-4e7a-872a-2d72a35eebe0 Deutschland (DE) | |
| d871e969-afad-4a7e-91f2-e99962c797a2 Dänemark (DK) | |
| 550f1086-852f-4b26-a46a-67a70b0d284f Deutschland (DE) | |
| b7429803-7b98-4426-9b96-62f195cc8f32 Tschechische Republik (CZ) | |
| d7758f5b-0872-4270-acbb-6876b7a2e4d7 Polen (PL) | |
| fd82b975-d1ac-4ccd-94dd-ad20fc113647 Niederlande (NL) | |
| 7b8874c0-b14d-4d5f-a6bd-31c1a84b740e Bulgarien (BG) | |
| 5165c27d-68da-43fa-8a76-5a3fabd5de7f Schweden (SE) | |
| 9a43b78c-7699-4d66-ab20-4a51b58fe5e9 Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340008M0004 |
| Mechanische Zeichnungen | OTRK104023P4R25.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 1000 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 34.45 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 1110 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 36.9 kg |
| EAN Verpackungseinheit 1 | 6417019371108 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Farbe | edelstahl |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 4pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 570 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Edelstahl |
| Grifffarbe | edelstahl |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 25 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 90 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 80 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340029D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642111 |
| E-Nummer (Schweden) | 3135044 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 570 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 570 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 20 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 315 kW |
| Schaltleistung bei 400 V (EF009166) | 315 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | grau |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
