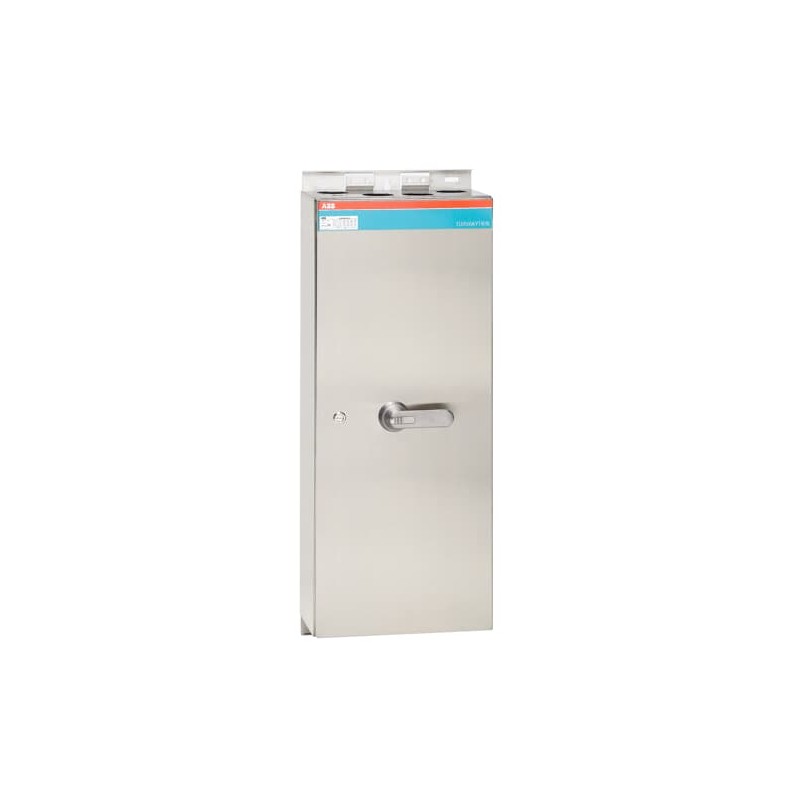

1SCA102321R1001 ABB OT630ERRR3TZ interruttore di Sicurezza
1SCA102321R1001
ABB
OT630ERRR3TZ interruttore di Sicurezza
Scatola di sezionamento interna OT630ERRR3TZ
OT630ERRR3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c690d492-4486-440b-95ce-09cc7407c5dc Finlandia (FI) |
| SCIP semplificato | 86a79cdf-5ed1-475c-8fb5-1fe68bb1b285 Francia (FR) |
| a05b4837-7269-463f-a2c7-abe1ee1a313e Germania (DE) | |
| 29a87417-67c1-4ab6-a7e8-30233a54b895 Polania (PL) | |
| 4de9eff6-4317-4bd6-a69d-4b2b4192250c Norvegia (NO) | |
| ff42d656-b8e4-4666-abc1-2b41d6e1bde8 Croazia (HR) | |
| 346ca3d8-1965-4b70-8615-10b740d39849 Ungheria (HU) | |
| 8a0692f4-0d19-4b10-bfe2-bc73778930bf Estonia (EE) | |
| 89020594-9e94-4cfb-921b-d3beeced7188 Grecia (GR) | |
| 54a03c95-202e-498d-8601-ab6b9b1c1866 Portogallo (PT) | |
| 82d32b75-7f6e-4bc5-860b-f1ccf4816e7c Svezia (SE) | |
| 6991d82f-b014-409a-9ca4-5294ae02730c Germania (DE) | |
| 5a86458e-7e6c-49c0-9e10-c857717c4182 Germania (DE) | |
| 4b638994-91a2-4454-b6c3-7a744cc47113 Francia (FR) | |
| 180d9c63-6572-4a3b-930d-9742474e26e3 Ungheria (HU) | |
| 82b18742-938f-444b-a9a7-e2637cb854cd Spagna (ES) | |
| 79d51d2f-d32a-45ee-90e6-1f66316740d3 Belgio (BE) | |
| cbf3a4a8-5da0-4b53-9df0-fcf07d38aefa Belgio (BE) | |
| de44c173-5151-43ac-9ef7-cc997f793a13 Italia (IT) | |
| 8a6f1b37-9765-4e7a-872a-2d72a35eebe0 Germania (DE) | |
| d871e969-afad-4a7e-91f2-e99962c797a2 Danimarca (DK) | |
| 550f1086-852f-4b26-a46a-67a70b0d284f Germania (DE) | |
| b7429803-7b98-4426-9b96-62f195cc8f32 Repubblica Ceca (CZ) | |
| d7758f5b-0872-4270-acbb-6876b7a2e4d7 Polania (PL) | |
| fd82b975-d1ac-4ccd-94dd-ad20fc113647 Paesi Bassi (Olanda) (NL) | |
| 7b8874c0-b14d-4d5f-a6bd-31c1a84b740e Bulgaria (BG) | |
| 5165c27d-68da-43fa-8a76-5a3fabd5de7f Svezia (SE) | |
| 9a43b78c-7699-4d66-ab20-4a51b58fe5e9 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340008M0004 |
| Disegni meccanici | OTRK104023P4R25.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 1000 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 34.45 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 1110 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 36.9 kg |
| EAN imballo livello 1 | 6417019371108 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Colore | Stainless |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 570 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Stainless steel |
| Handle Color | Acciaio Inossidabile |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 25 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 90 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340029D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642111 |
| E-Number (Sweden) | 3135044 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 570 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 570 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 315 kW |
| potenza di interruzione a 400 V (EF009166) | 315 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | grigio |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
