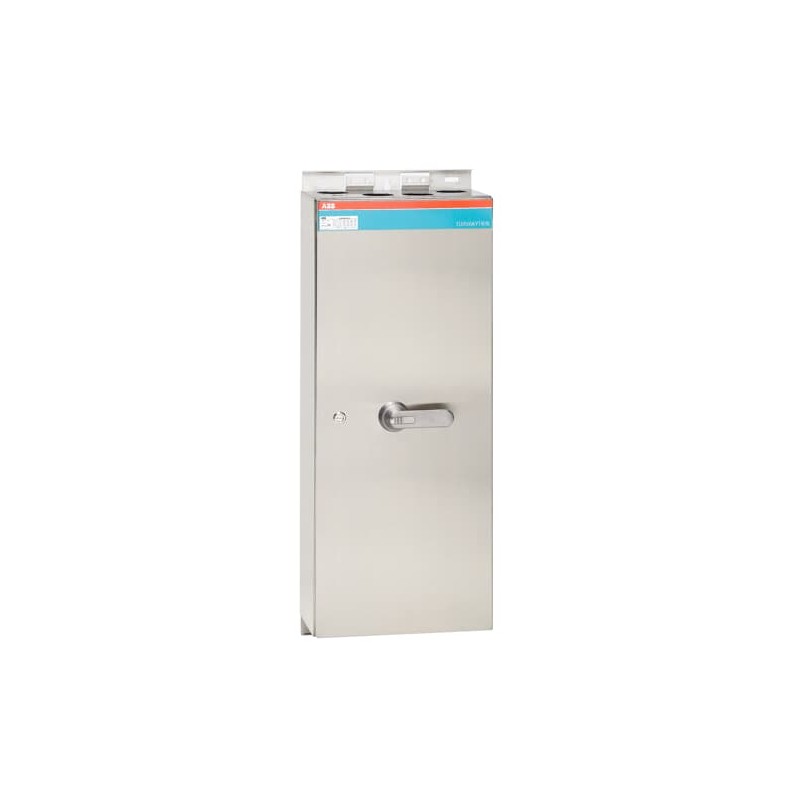

1SCA102321R1001 ABB OT630ERRR3TZ interrupteur de Sécurité
1SCA102321R1001
ABB
OT630ERRR3TZ interrupteur de Sécurité
Boîtier int. OT630ERRR3TZ
OT630ERRR3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c690d492-4486-440b-95ce-09cc7407c5dc Finland |
| SCIP simplifié | 86a79cdf-5ed1-475c-8fb5-1fe68bb1b285 France |
| a05b4837-7269-463f-a2c7-abe1ee1a313e Germany | |
| 29a87417-67c1-4ab6-a7e8-30233a54b895 Poland | |
| 4de9eff6-4317-4bd6-a69d-4b2b4192250c Norway | |
| ff42d656-b8e4-4666-abc1-2b41d6e1bde8 Croatia | |
| 346ca3d8-1965-4b70-8615-10b740d39849 Hungary | |
| 8a0692f4-0d19-4b10-bfe2-bc73778930bf Estonia | |
| 89020594-9e94-4cfb-921b-d3beeced7188 Greece | |
| 54a03c95-202e-498d-8601-ab6b9b1c1866 Portugal | |
| 82d32b75-7f6e-4bc5-860b-f1ccf4816e7c Sweden | |
| 6991d82f-b014-409a-9ca4-5294ae02730c Germany | |
| 5a86458e-7e6c-49c0-9e10-c857717c4182 Germany | |
| 4b638994-91a2-4454-b6c3-7a744cc47113 France | |
| 180d9c63-6572-4a3b-930d-9742474e26e3 Hungary | |
| 82b18742-938f-444b-a9a7-e2637cb854cd Spain | |
| 79d51d2f-d32a-45ee-90e6-1f66316740d3 Belgium | |
| cbf3a4a8-5da0-4b53-9df0-fcf07d38aefa Belgium | |
| de44c173-5151-43ac-9ef7-cc997f793a13 Italy | |
| 8a6f1b37-9765-4e7a-872a-2d72a35eebe0 Germany | |
| d871e969-afad-4a7e-91f2-e99962c797a2 Denmark | |
| 550f1086-852f-4b26-a46a-67a70b0d284f Germany | |
| b7429803-7b98-4426-9b96-62f195cc8f32 Czech Republic | |
| d7758f5b-0872-4270-acbb-6876b7a2e4d7 Poland | |
| fd82b975-d1ac-4ccd-94dd-ad20fc113647 Netherlands | |
| 7b8874c0-b14d-4d5f-a6bd-31c1a84b740e Bulgaria | |
| 5165c27d-68da-43fa-8a76-5a3fabd5de7f Sweden | |
| 9a43b78c-7699-4d66-ab20-4a51b58fe5e9 Poland | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340008M0004 |
| Dessins mécaniques | OTRK104023P4R25.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 1000 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 34.45 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1110 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 36.9 kg |
| Code EAN du niveau d’emballage 1 | 6417019371108 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Couleur | Stainless |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 570 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Stainless steel |
| Couleur de la poignée | Acier inoxydable |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 25 W |
| Courant de court-circuit conditionnel nominal (Inc) | 90 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 80 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 20 kA |
| Tournevis recommandé | Circuit principal M12 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 75 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M12 |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340029D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642111 |
| Numéro E (Suède) | 3135044 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 570 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 570 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 20 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 315 kW |
| Puissance de commutation à 400 V (EF009166) | 315 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Gris |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
