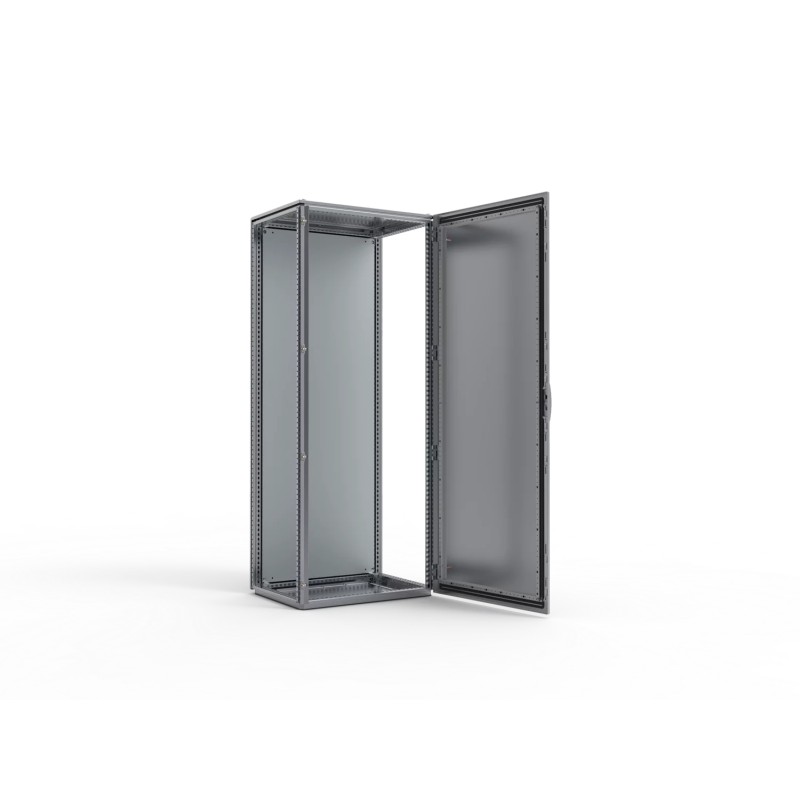

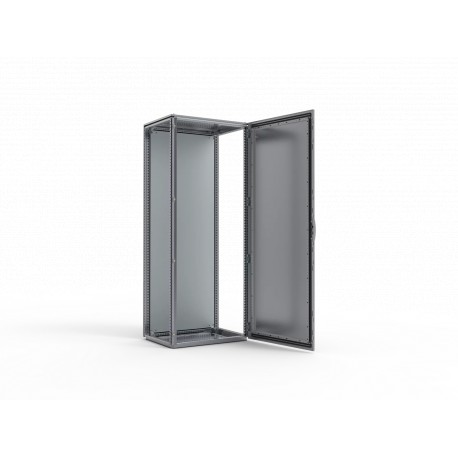

MCSE20088R5 nVent HOFFMAN De chão, 2000x800x600, gabinete combináveis, 1-porta, com a MP, aço carbono, IP56

Material:

Estrutura: chapa de aço galvanizado de 1.5 mm / 1.75 mm pintada. Porta: Chapa de aço galvanizada de 2 mm pintada. Painéis posteriores, superiores e laterais: Chapa de aço galvanizada de 1.5 mm. Placa de montagem: Chapa aço galvanizado de 3 mm. Tampa inferior: Chapa aço galvanizado de 1 mm.

Estrutura:

Perfis abertos soldados, com furos de 25 mm conforme a DIN 43660. Dispõe de padrão de furos externos.

Porta:

Montada sobre a estrutura com dobradiças que permitem a abertura à direita ou à esquerda. Inclui reforço da porta com furos de 25 mm. O isolamento é efectuada através da junta de poliuretano injectado EMC.

Painel posterior:

Fixado com parafusos Torx M6. Possibilidade de montagem da porta posterior standard.

Painéis laterais:

Fornecidos como acessório.

Painel de tecto:

Desmontável.

Fechadura:

Fechadura varas com 4 pontos de fixação. Não interfere com o espaço interior do armário. Equipado com fechadura DIN de 3 mm. Pode ser substituída por qualquer outro accionamento, Euro-canhão ou punho. Ou sistema de fecho digital.

Platinas montagem:

Dobradas duplamente. Ajustável em profundidade em passos de 25 mm com o acessório MPD02. A placa de montagem é fornecida no exterior da embalagem do armário.

Placas inferiores:

Composto por três peças, ou 4 no caso de profundidade de 800 mm.

Terras:

Todos os painéis têm ligação à terra e estão equipados com terminal extra.

Acabamento:

Pintura electrostática a pó em RAL 7035, com acabamento texturado, apenas na parte exterior.

Protecção:

Corresponde a IP 54 TYPE 12 IK 10.

Fornecimento:

Estrutura com porta montada, painel posterior, painel superior, tampas inferiores, platina de montagem, reforço interior de porta. O fornecimento também inclui pernos para ligação à terra e junta EMI. Fornecido sobre uma palete com largura idêntica à do armário para permitir a sua combinação sem os desmontar. Todo o material de embalagem é reciclável. Nos armários com 400 mm de largura a platina de montagem, tampas inferiores, reforço interior de porta não é standard.

Nota:

Em armários com 400 mm de largura, a placa de montagem, as placas de fundo e a moldura da porta não estão incluídos. *Também disponível em aço inoxidável (MCSSE).

Feature:

Galvanised steel single door floor standing enclosure, designed to EMC requirements.

Advantage:

A flexible solution where customers can choose enclosures that meet their size requirements, off the shelf, in order to create enclosure configurations made up of smaller individual enclosures. Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created.

Benefit:

Customers can receive enclosures with a short delivery time, that match their size requirements. Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure.

Comment:

Galvanised steel side panels, SPME, need to be ordered separately, to close individual enclosures and enclosure assembly's, to ensure the stated protection degree and EMC performance is achieved. Only EMC rated accessories or peripherals that affect the enclosure's external walls should be used, using other accessories or peripherals will downgrade the enclosure's EMC performance.
