ELDONSchaltschränke StahlblechMCSE20088R5 ELDON Standschränke, 2000x800x600, Anreihschrank, eintürig, mit MP, Stahlblech, IP56

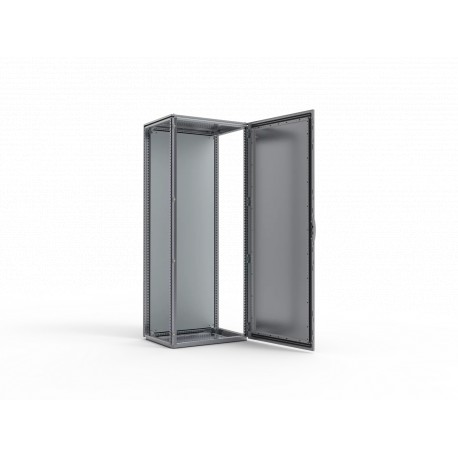

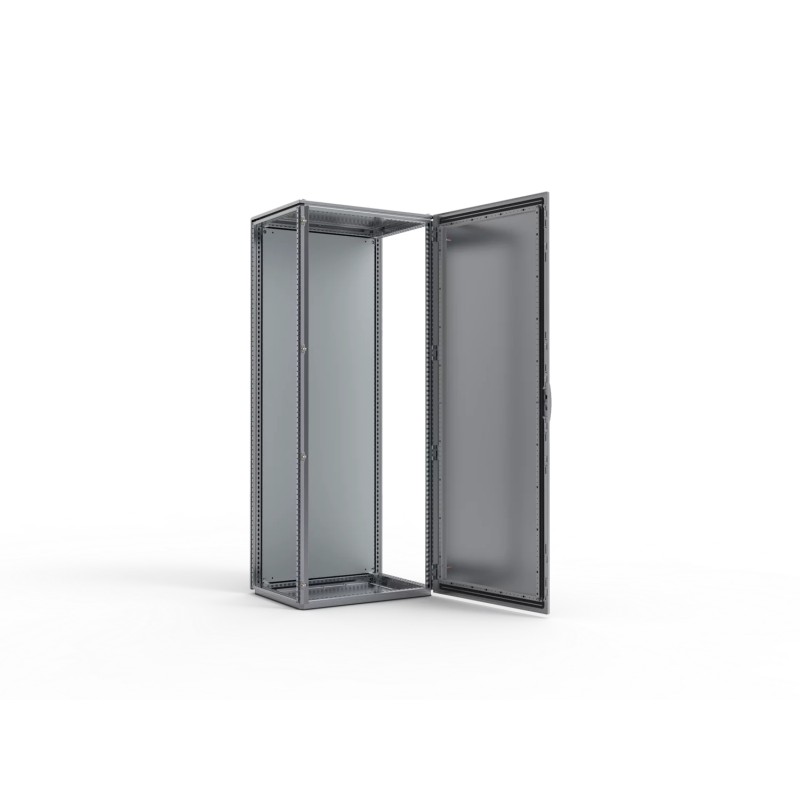

ELDON MCSE20088R5 MCSE20088R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCSE20088R5 ELDON Standschränke, 2000x800x600, Anreihschrank, eintürig, mit MP, Stahlblech, IP56

Artikel-Nr.: MCSE20088R5

Hersteller: ELDON

Beschreibung:

Standschränke, 2000x800x600, Anreihschrank, eintürig, mit MP, Stahlblech, IP56
Selbsttragende, 2000x800x600, kombinierbar, 1 Tür, mit MP -, Stahl -, IP54
Bodenstehend, 2000x800x800, Kombinierbares Gehäuse, 1-türig, mit MP, Baustahl, IP54

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Schaltschränke Stahlblech

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.632,43 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Rahmen: 1,5 mm/1,75 mm elektroverzinkter Stahl. Tür: 2 mm elektroverzinkter Stahl. Rückwände, Dachblech und Seitenwände: 1,5 mm elektroverzinkter Stahl. Montageplatte: feuerverzinkter Stahl, 3 mm. Bodenplatten: feuerverzinkter Stahl, 1 mm.
  • Rahmen: Nahtgeschweißte, umgekehrte, offene Profile mit 25-mm-Lochbild nach DIN 43660. Mit integriertem externen Lochbild.
  • Tür: Mit vier Scharnieren, sodass ein Öffnen nach links oder rechts möglich ist. Einschließlich Türrahmen mit 25-mm-Lochbild. Die Abdichtung erfolgt durch eine leitfähige EMV-Dichtung aus Polyurethan.
  • Rückwand: Befestigt mit M6-Torxschrauben. Standardmöglichkeiten für die Montage rückwärtiger Türen.
  • Seitenwände: Als Zubehörteil erhältlich.
  • Dachblech: Abnehmbar.
  • Verriegelung: 4-Punkt-Drehstangenverschluss-System. Der Innenraum des Schranks wird dadurch nicht beeinträchtigt. Standard-Doppelbart-Schloss mit 3 mm-Zapfen. Standardeinsätze, Zylinder, Hebegriffe und T-Griffe sind als Zubehör erhältlich.
  • Montageplatte: Doppelt eingeklappt und wird in Position eingeschoben. Mit dem MPD02-Zubehör in 25-mm-Schritten in der Tiefe anpassbar. Die im Lieferumfang des Schranks enthaltene Montageplatte befindet sich außerhalb der Schrankverpackung.
  • Bodenplatten: Bestehend aus drei Teilen. Bei Schränken mit 800 mm Tiefe: 4 Stück
  • Erdung: Alle Wände sind über ihre Befestigungen geerdet und mit einem separaten Erdungsbolzen ausgestattet.
  • Oberfläche: Strukturierte Pulverbeschichtung, RAL 7035, nur außen.
  • Schutzart: IP54 TYP 12 IK 10.
  • Lieferumfang: Rahmen mit befestigter Tür, Rückwand, Dachblech, Bodenplatten, Montageplatte und Türrahmen. Im Lieferumfang sind außerdem Erdungsschrauben und eine leitfähige EMI-Kombinationsdichtung enthalten. Wird auf einer Palette mit gleicher Breite wie der Schrank geliefert, um ein problemloses Anreihen zu ermöglichen. Das gesamte Verpackungsmaterial ist recycelbar.
  • Hinweis: Auch in Edelstahl (MCSSE) erhältlich.
  • Die elektrische Leitfähigkeit zwischen Gehäuse und Tür des Schaltschranks ist garantiert, wodurch ein guter Faraday-Effekt erzielt wird.
  • Kunden können Schaltschränke, die ihren Größenanforderungen entsprechen, mit kurzer Lieferzeit erhalten.
  • Ein Ausfall von Komponenten und Geräten sowie unnötige Ausfallzeiten werden vermieden, da die Komponenten vor elektromagnetischen Störungen sowie vor dem Eindringen von Wasser und Staub in den Schrank geschützt sind.
  • Seitenwände aus feuerverzinktem Stahl, SPME, müssen separat bestellt werden, um einzelne Schaltschränke und Schrankbaugruppen zu schließen und sicherzustellen, dass die angegebene Schutzart und die elektromagnetische Verträglichkeit erreicht werden.
  • Es dürfen nur EMV-zertifizierte Zubehörteile oder Peripheriegeräte, die sich auf die Außenwände des Gehäuses auswirken, verwendet werden. Die Verwendung anderer Zubehörteile oder Peripheriegeräte führt zu einer Herabstufung der EMV-Leistung des Schaltschranks.
Atributo del producto Valor
Höhe2000mm
Breite800mm
Tiefe800mm
Max. Montagetiefe759mm
MaterialVerzinkter Stahl
OberflächeVerzinkt
FarbeHellgrau
FarbcodeRAL 7035
Gewicht141kg
UPC783510497118
EAN8713574126992
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for MCSE20088R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert800.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert2.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert600.00 mm
MerkmalsnameWerkstoff (EF002169)
Merkmalswert
MerkmalsnameWerkstoffgüte (EF001257)
Merkmalswert
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswert
MerkmalsnameFarbe (EF000007)
Merkmalswert
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswert
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswert
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswert
MerkmalsnameMastbefestigung (EF009582)
Merkmalswert
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswert
MerkmalsnameSchrägdach (EF009278)
Merkmalswert
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswert
MerkmalsnameMit Sichttür (EF001089)
Merkmalswert
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswert
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswert
MerkmalsnameSchlagfestigkeit (EF004293)
Merkmalswert
MerkmalsnameSchutzart (IP) (EF005474)
Merkmalswert
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
