ELDONArmoires au sol gamme acierMCSE20088R5 ELDON Armoires au sol, 2000x800x600, Combinable, 1 porte, avec PM, acier , IP56

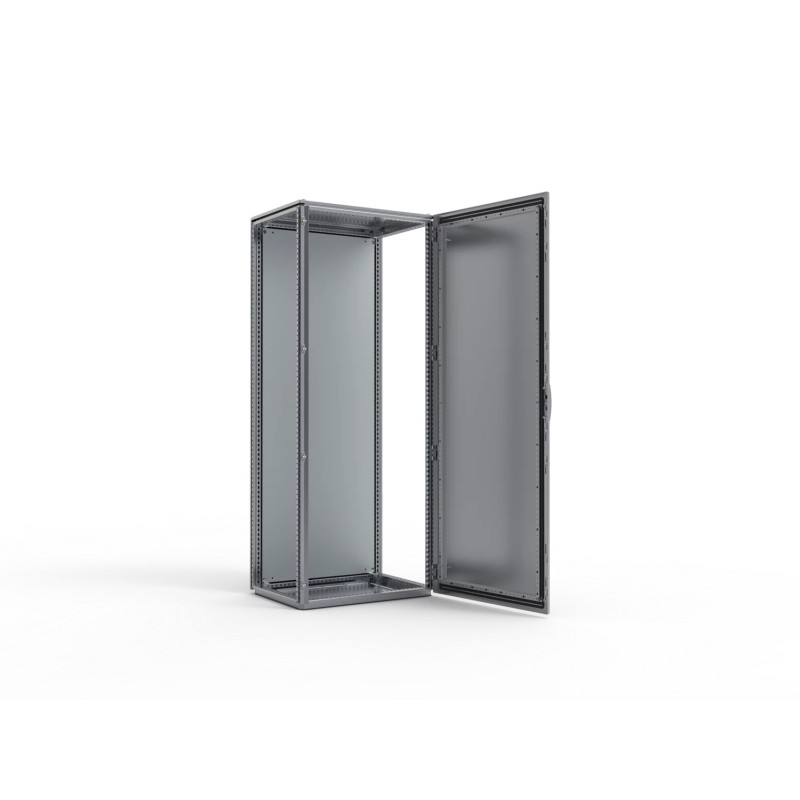

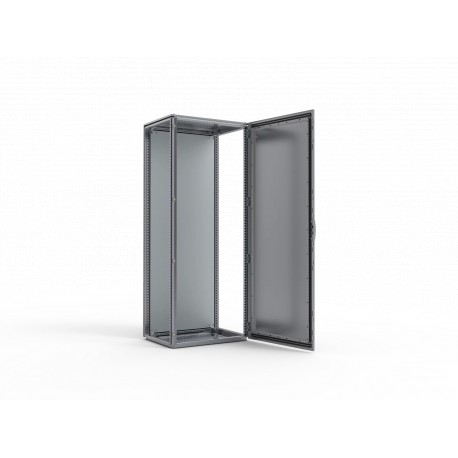

ELDON MCSE20088R5 MCSE20088R5 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MCSE20088R5 ELDON Armoires au sol, 2000x800x600, Combinable, 1 porte, avec PM, acier , IP56

Référence: MCSE20088R5

Fabricant: ELDON

Description:

Armoires au sol, 2000x800x600, Combinable, 1 porte, avec PM, acier , IP56
Auto-portante, 2000x800x600, cumulable, 1 porte, avec le DÉPUTÉ, l'acier doux, IP54
Sur pied, 2000x800x800, Boîtier combinable, 1 porte, avec MP, acier doux, IP54

Catégories:

  • Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
  • ELDON > Armoires au sol gamme acier

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.632,43 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

  • Matériau : Cadre : Acier zingué 1,5 mm/1,75 mm. Porte : Acier zingué 2 mm. Panneaux arrière, de toit et latéraux : Acier zingué 1,5 mm. Platine de montage : Acier galvanisé 3 mm. Plaques de fond : Acier galvanisé 1 mm.
  • Cadre : profilés ouverts à soudure continue avec perforations de 25 mm, conformément à la norme DIN 43660. Perforations externes incluses.
  • Porte : 4 charnières pour ouverture à droite ou à gauche. Cadre de porte fourni avec perforations de 25 mm. Protection assurée par un joint électromagnétique en polyuréthane.
  • Panneau arrière : Fixé à l'aide de vis Torx M6. Possibilités pour montage d'une porte arrière de série.
  • Panneaux latéraux : Fournis en tant qu'accessoire.
  • Panneau de toit : Démontable.
  • Verrou : Système crémone quatre points. Ne compromet pas l'espace intérieur de l'armoire. Verrou deux points standard avec axe 3 mm. Des inserts standard, des cylindres, des poignées basculantes et des poignées en T sont disponibles comme accessoires.
  • Platine de montage : Double pli et système de position. Réglage de la profondeur par incréments de 25 mm à l'aide de l'accessoire MPD02. À la livraison de l'armoire, la platine de montage est attachée à l'extérieur de l'emballage.
  • Plaques de fond : Trois pièces. Pour les armoires de plus de 800 mm de profondeur, quatre pièces.
  • Mise à la masse : Tous les panneaux sont mis à la terre par leurs fixations et sont équipés d'un goujon de masse distinct.
  • Finition : Peinture en poudre structurée RAL 7035 à l'extérieur uniquement.
  • Protection : IP 54 TYPE 12 IK 10.
  • Livraison : Châssis avec porte, panneau arrière, panneau de toit, plaques de fond, platines de montage et cadre de porte montés. La livraison comprend également les boulons de mise à la terre et le joint électromagnétique. Livraison sur palette de même largeur que l'armoire pour accouplement avant le retrait de la palette. Tout le matériel d'emballage est recyclable.
  • Remarque : également disponible en acier inoxydable (MCSSE).
  • La conductivité électrique entre le corps et la porte de l'armoire est garantie, pour un effet Faraday assuré
  • Les armoires sont disponibles en plusieurs tailles différentes et livrées rapidement
  • Les défaillances de composants et d'équipements, ainsi que les temps d'arrêt inutiles, sont évités car les composants sont protégés des interférences électromagnétiques ainsi que de l'eau et de la poussière qui pénètrent dans l'armoire.
  • Les panneaux latéraux en acier galvanisé SPME doivent être commandés séparément. Ils permettent de fermer les armoires individuelles et les ensembles d'armoires afin de garantir le niveau de protection et les performances CEM spécifiés
  • Seuls des accessoires et périphériques certifiés CEM en contact avec les parois externes de l'armoire doivent être utilisés. L'utilisation d'autres accessoires ou périphériques entraînera une réduction des performances CEM de l'armoire
Atributo del producto Valor
Hauteur2000mm
Largeur800mm
Profondeur800mm
Profondeur de montage maximale759mm
MatériauAcier galvanisé
FinitionGalvanisé
CouleurGris Clair
Code couleurRAL 7035
Poids141kg
UPC783510497118
EAN8713574126992
Quantité d'emballage standard1
Quantité d'emballage1

ETIM for MCSE20088R5 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)

Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique800.00 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique2.00 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique600.00 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristique
Nom de la caractéristiqueQualité du matériau (EF001257)
Valeur de la caractéristique
Nom de la caractéristiqueFinition de la surface (EF006569)
Valeur de la caractéristique
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristique
Nom de la caractéristiqueNuméro RAL (EF000116)
Valeur de la caractéristique
Nom de la caractéristiqueIndépendant (EF020363)
Valeur de la caractéristique
Nom de la caractéristiqueModèle mural avec prise au sol (EF015208)
Valeur de la caractéristique
Nom de la caractéristiqueMontage mural (EF000664)
Valeur de la caractéristique
Nom de la caractéristiqueModèle angulaire (EF020814)
Valeur de la caractéristique
Nom de la caractéristiqueEncastrement intermédiaire (EF022994)
Valeur de la caractéristique
Nom de la caractéristiqueÀ coupler (EF001229)
Valeur de la caractéristique
Nom de la caractéristiqueAvec plaque de montage (EF000118)
Valeur de la caractéristique
Nom de la caractéristiquePlaque de montage réglable en profondeur (EF006054)
Valeur de la caractéristique
Nom de la caractéristiqueEncastrement mural (EF007536)
Valeur de la caractéristique
Nom de la caractéristiqueFixation sur mât (EF009582)
Valeur de la caractéristique
Nom de la caractéristiqueNombre de portes (EF000122)
Valeur de la caractéristique
Nom de la caractéristiqueNombre de serrures (EF000123)
Valeur de la caractéristique
Nom de la caractéristiqueAdapté à un montage métrique (EF005823)
Valeur de la caractéristique
Nom de la caractéristiqueToit incliné (EF009278)
Valeur de la caractéristique
Nom de la caractéristiqueFinition CEM (EF001062)
Valeur de la caractéristique
Nom de la caractéristiqueAvec porte à hublot (EF001089)
Valeur de la caractéristique
Nom de la caractéristiqueAvec porte de ventilation (EF006279)
Valeur de la caractéristique
Nom de la caractéristiqueAvec porte arrière (EF007381)
Valeur de la caractéristique
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristique
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristique
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique
Nom de la caractéristiqueCapacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986)
Valeur de la caractéristiqueNone W
Nom de la caractéristiqueCharge max. autorisée de l'armoire selon IEC 62208 (EF014987)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la porte selon IEC 62208 (EF014988)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la plaque de montage selon IEC 62208 (EF014989)
Valeur de la caractéristiqueNone N
