ELDONArmarios Autoportantes de aceroMCSE20088R5 ELDON Autoportante, 2000x800x600, combinable, 1 puerta, con MP, acero dulce, IP56

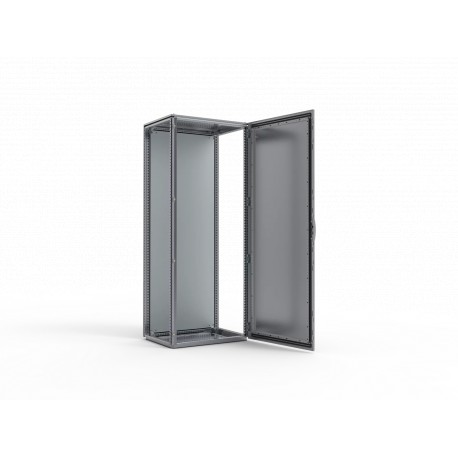

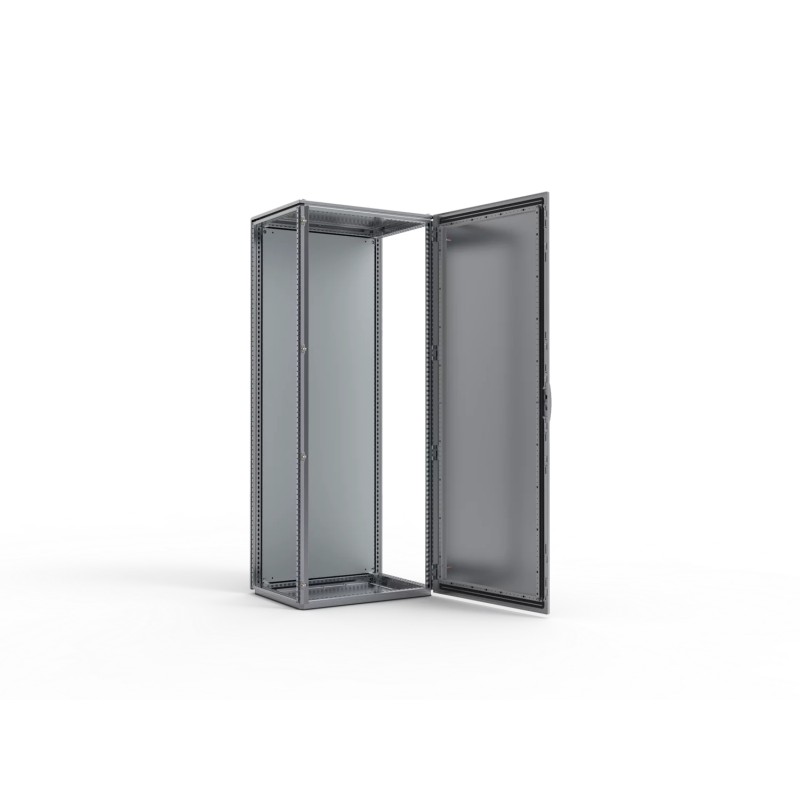

ELDON MCSE20088R5 MCSE20088R5 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCSE20088R5 ELDON Autoportante, 2000x800x600, combinable, 1 puerta, con MP, acero dulce, IP56

Referencia: MCSE20088R5

Fabricante: ELDON

Descripción:

Autoportante, 2000x800x800, combinable, 1 puerta, con MP, acero dulce, IP54 pack de 1
Autoportante, 2000x800x800, combinable, 1 puerta, con MP, acero dulce, IP54
Autoportante, 2000x800x800

Categorías:

  • Sistemas de armarios eléctricos > Caja / armario de distribución (vacío)
  • ELDON > Armarios Autoportantes de acero

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ELDON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.632,43 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

  • Material: Marco: Acero zincado de 1,5 mm/1,75 mm. Puerta: Acero zincado de 2 mm. Paneles laterales, traseros y de techo: Acero zincado de 1,5 mm. Placa de montaje: Acero galvanizado de 3 mm. Placas inferiores: Acero galvanizado de 1 mm.
  • Marco: Perfiles abiertos invertidos y soldados con patrón de taladros de 25 mm conforme a DIN 43660. Incluye patrón de orificios externo integrado.
  • Puerta: Con 4 bisagras que permiten la apertura a izquierda o derecha. Incluye marco de puerta con patrón de orificios de 25 mm. El sellado se consigue mediante una junta EMC de poliuretano conductor.
  • Panel trasero: Fijación mediante tornillos Torx M6. Dispositivos estándar para montaje de puerta trasera.
  • Paneles laterales: Suministrados como accesorio.
  • Panel de techo: Desmontable.
  • Cierre: Sistema de cierre de varillas de 4 puntos. No interfiere con el espacio interior del armario. Cierre estándar de doble paletón con pasador de 3 mm. Hay disponibles como accesorios insertos de cerradura estándar, cilindros, manecillas de elevación y manecillas en T.
  • Placa de montaje: De doble plegado, se desliza hasta su posición. Profundidad ajustable en pasos de 25 mm con el accesorio MPD02. En la entrega del armario se suministra la placa de montaje, fijada en el exterior del embalaje del armario.
  • Placas inferiores: Consta de tres piezas. Para 800 mm de profundidad, 4 piezas.
  • Conexión a tierra: Todos los paneles se conectan a tierra mediante sus fijaciones y están equipados con un perno de puesta a tierra independiente.
  • Acabado: Pintura al polvo, texturizada en color RAL 7035 solo en el exterior.
  • Protección: IP 54 TIPO 12 IK 10.
  • Suministro: Estructura con puerta montada, panel trasero, panel de techo, placas inferiores, placa de montaje y marco de puerta. La entrega también incluye pernos de conexión a tierra y junta combinada conductora de EMI. Se entrega en un palé con la misma anchura que el armario para permitir el ensamblaje sin desmontarlo. Todo el material de embalaje es reciclable.
  • Nota: También disponible en acero inoxidable (MCSSE).
  • La conductividad eléctrica entre el cuerpo del armario y la puerta está garantizada, lo que asegura la creación de un buen efecto Faraday.
  • El cliente puede recibir armarios con un plazo de entrega corto, que se ajustan a sus requisitos de tamaño
  • Se evitan averías en los componentes y equipos, así como tiempos de inactividad innecesarios, ya que los componentes están protegidos de las interferencias electromagnéticas, así como de la entrada de agua y polvo en el armario
  • Los paneles laterales de acero galvanizado, SPME, deben pedirse por separado, para cerrar los armarios individuales y los conjuntos de armarios, para garantizar que se alcanza el grado de protección y el rendimiento de EMC indicados
  • Solo se deben utilizar accesorios o periféricos con clasificación EMC que afecten a las paredes externas del armario; el uso de otros accesorios o periféricos reducirá el rendimiento de EMC del armario
Atributo del producto Valor
Altura (H)2000mm
Anchura (W)800mm
Fondo (D)800mm
Profundidad de montaje máxima759mm
MaterialAcero galvanizado
AcabadoGalvanizado
ColorGris claro
Código de colorRAL 7035
Peso141kg
UPC783510497118
EAN8713574126992
Cantidad por embalaje estándar1
Cantidad por embalaje1

ETIM for MCSE20088R5 Sistemas de armarios eléctricos (EC000261)

CaracterísticaAnchura (EF000008)
Valor800.00 mm
CaracterísticaAltura (EF000040)
Valor2.00 mm
CaracterísticaProfundidad (EF000049)
Valor600.00 mm
CaracterísticaMaterial (EF002169)
Valor
CaracterísticaCalidad del material (EF001257)
Valor
CaracterísticaAcabado de superficie (EF006569)
Valor
CaracterísticaColor (EF000007)
Valor
CaracterísticaNúmero RAL (EF000116)
Valor
CaracterísticaSeparado (EF020363)
Valor
CaracterísticaModelo de pared con toma de tierra (EF015208)
Valor
CaracterísticaApto para montaje en pared (EF000664)
Valor
CaracterísticaModelo angular (EF020814)
Valor
CaracterísticaMontaje intermedio (EF022994)
Valor
CaracterísticaAcoplable (EF001229)
Valor
CaracterísticaCon placa de montaje (EF000118)
Valor
CaracterísticaPlaca de montaje de profundidad ajustable (EF006054)
Valor
CaracterísticaApto para montar en pared (EF007536)
Valor
CaracterísticaFijación en poste (EF009582)
Valor
CaracterísticaNúmero de puertas (EF000122)
Valor
CaracterísticaNúmero de bloqueos (EF000123)
Valor
CaracterísticaApto para montaje métrico (EF005823)
Valor
CaracterísticaCubierta inclinada (EF009278)
Valor
CaracterísticaVersión de CEM (EF001062)
Valor
CaracterísticaCon puerta acristalada (EF001089)
Valor
CaracterísticaCon puerta de ventilación (EF006279)
Valor
CaracterísticaCon puerta trasera (EF007381)
Valor
CaracterísticaResistencia al impacto (IK) (EF004293)
Valor
CaracterísticaGrado de protección (IP) (EF005474)
Valor
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor
CaracterísticaDisipación térmica (Delta T = 20 K) según IEC/TR 60890 (EF014986)
ValorNone W
CaracterísticaMáx. carga admisible del armario según IEC 62208 (EF014987)
ValorNone N
CaracterísticaMáx. carga admisible de la(s) puerta(s) según IEC 62208 (EF014988)
ValorNone N
CaracterísticaMáx. carga admisible de la placa de montaje según IEC 62208 (EF014989)
ValorNone N
