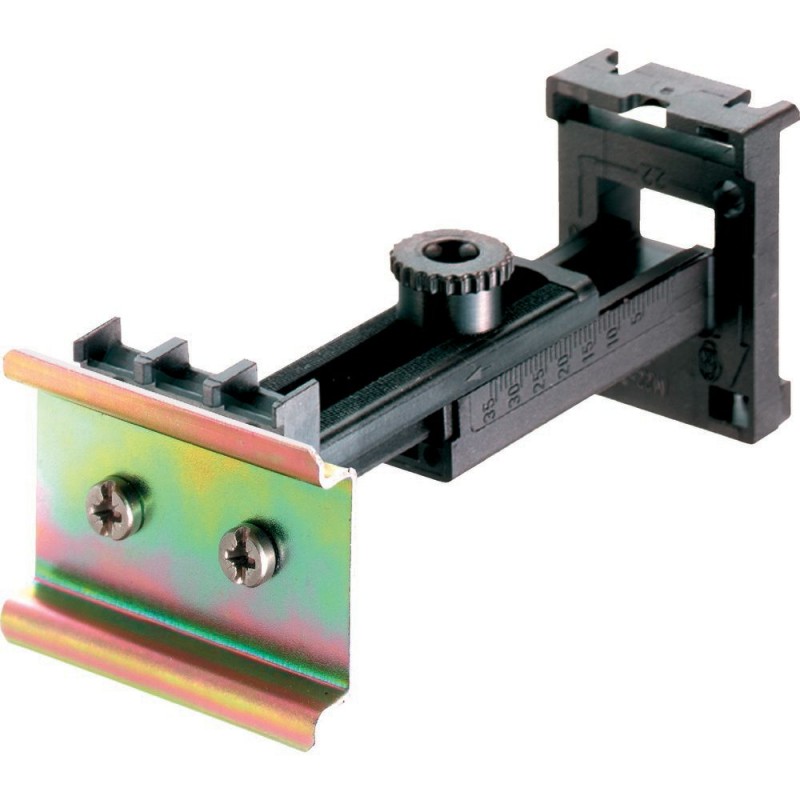

M22-TA 226161 M22-TAQ EATON ELECTRIC Adattatore telescopico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-TA 226161 M22-TAQ EATON ELECTRIC Adattatore telescopico

M22-TA

226161

M22-TAQ

EATON-MOELLER

Adattatore telescopico

Maggiori dettagli


apparecchi elettrici a bassa tensione > accessori per apparecchi di comando

Interruttori Protezione motore PKZ (Accessori)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $12.81
Prezzo unitario: $12.81

Quantità Prezzo
1+$12.81
2+$12.82
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Adattatore telescopico
Adattatore telescopico per la compensazione di profondità nel montaggio intermedio regolabile da 115-155mm, con fissaggio a vite e a scatto, con guida DIN IEC/EN 60715 larghezza 44mm, per apparecchiature peso max. 0,3 kg

Programma di fornitura

Assortimento
Relè di comando easyRelay
Assortimento
Accessori
accessori
Accessori generali
Funzione base accessori
Clip telescopica
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Regolabile in modo continuo, fissaggio a vite e a scatto (guida DIN IEC/EN 60715)
Massimo 10 x M22-TC per custodia, di cui 5 con pulsanti permanenti
Non utilizzare in combinazione con pulsanti d'emergenza
Con guida DIN 35 mm secondo IEC/EN 60715
Regolabile in modo continuo su scale da 75 - 115 mm
Funzione
Per compensare la profondità nel montaggio rinviato in custodie CI ed armadi con profondità di montaggio di 115 - 155 mm
per l'alloggiamento di EASY, FAZ, PKZ, DIL ecc. con un peso ≦ 0.3 kg
Larghezza
44 mm
utilizzo con
easy200
easy500
easy700
easy800
MFD-CP8
EC4P
PKZM0
PKE
Collegamento a SmartWire-DT
no
Assortimento
Accessori
accessori
Adattatore telescopico
Assortimento
PLC compatti EC4P
Funzione
Accessori
accessori
accessori per il montaggio

Dati tecnici

Generalità
Temperatura ambientea giorno
-25 - +70 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Accessori per apparecchi di comando (EC002024)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione (componenti) (ecl@ss13-27-37-12-92 [ACO037015])
Tipo di accessori elettrici
Altro
Tipo di accessori meccanici
Altro
Accessorio
Si
Parte di ricambio
No

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
M22-TA M22-TAQ 226161 IT_226161.pdf 111 Kbytes M22-TA M22-TAQ 226161 IT_226161.pdf
