> >>M22-TA 226161 M22-TAQ ELECTRIC Teleskop-Adapter
Vorheriges Produkt Nächstes Produkt

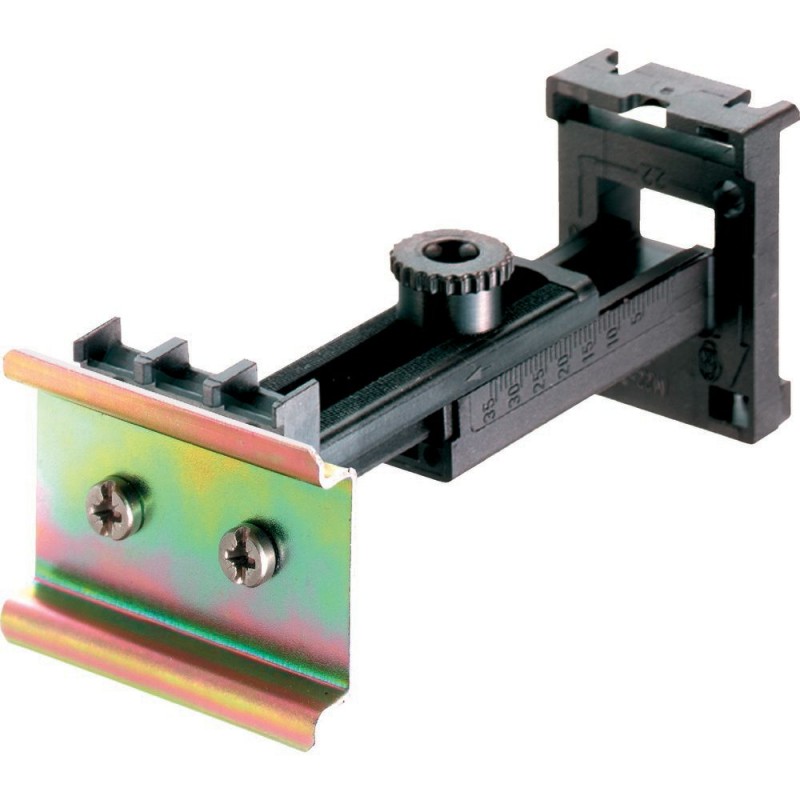

M22-TA 226161 M22-TAQ EATON ELECTRIC Teleskop-Adapter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-TA 226161 M22-TAQ EATON ELECTRIC Teleskop-Adapter

M22-TA

226161

M22-TAQ

EATON-MOELLER

Teleskop-Adapter

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Befehlsgeräte

PKZ Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $12.77
Stückpreis: $12.77

Menge Preis
1+$12.77
2+$12.77
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Teleskop-Adapter
Teleskop-Adapter zum Tiefenausgleich bei Zwischenbaumontage einstellbar von 115-155mm, mit Schraub und Schnappbefestigung, mit Hutschiene IEC/EN 60715 Breite 44mm, für Schaltgeräte Gewicht max. 0,3 kg

Lieferprogramm

Sortiment
Steuerrelais easyRelay
Sortiment
Zusatzausrüstung
Zubehör
Allgemeines Zubehör
Grundfunktion Zubehör
Teleskop-Clip
Einzelgerät/Komplettgerät
Einzelgerät
Stufenlos einstellbar, Schraub- und Schnappbefestigung (Hutschiene IEC/EN 60715)
maximal 10 x M22-TC pro Gehäuse zulässig, davon 5 mit rastenden Tasten
nicht in Verbindung mit NOT-AUS-Tasten verwenden
mit 35-mm-Hutschiene nach IEC/EN 60715
Stufenlos einstellbar über Skalen von 75 - 115 mm
Funktion
zum Tiefenausgleich bei Zwischenbaumontagen in Gehäusen CI und Schränken mit Einbautiefen von 115 - 155 mm
zur Aufnahme von EASY, FAZ, PKZ, DIL u. Ä. mit einem Gewicht ≦ 0.3 kg
Breite
44 mm
verwendbar für
easy200
easy500
easy700
easy800
MFD-CP8
EC4P
PKZM0
PKE
Anbindung an SmartWire-DT
nein
Sortiment
Zusatzausrüstung
Zubehör
Teleskopadapter
Sortiment
Kompaktsteuerungen EC4P
Funktion
Zusatzausrüstung
Zubehör
Montagezubehör

Technische Daten

Allgemeines
Umgebungstemperaturoffen
-25 - +70 °C

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Zubehör/Ersatzteile für Befehlsgeräte (EC002024)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Befehls- und Meldegerät (Zubehör) (ecl@ss13-27-37-12-92 [ACO037015])
Art des elektrischen Zubehörs
sonstige
Art des mechanischen Zubehörs
sonstige
Zubehör
ja
Ersatzteil
nein

Approbationen

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
M22-TA M22-TAQ 226161 DE_226161.pdf 111 Kbytes M22-TA M22-TAQ 226161 DE_226161.pdf
