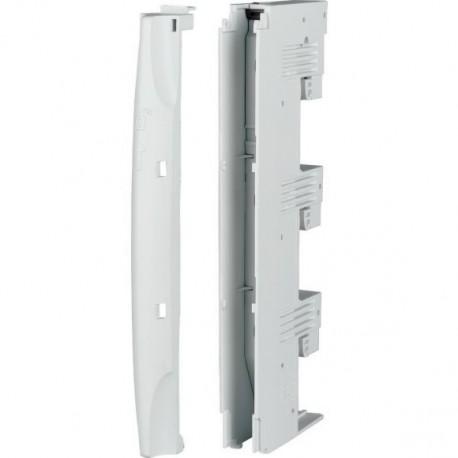

BBA-TP3/16 107205 Y7-107205 EATON ELECTRIC Modulo di connessione, 1,5-16mm², 3p, 20mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BBA-TP3/16 107205 Y7-107205 EATON ELECTRIC Modulo di connessione, 1,5-16mm², 3p, 20mm

BBA-TP3/16

107205

Y7-107205

EATON-MOELLER

Modulo di connessione, 1,5-16mm², 3p, 20mm

Terminale di connessione; 3 poli; 1,5-16 mm²; 20 millimetri; 80 A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal module, 1.5-16mm², 3p, 20mm

Collegamento alla piastra terminale, sistema da 60 mm, poli = 3, terminale con molla, capacità terminale = da 1,5 a 16 mm² o AWG16-AWG6, cioè = 80 A, larghezza = 20 mm, utilizzabile per guide da 12x5/10 a 30x5/10 e profilo a doppia T, senza silicone, senza cloro, autoestinguente secondo UL 94, resistenza del binario CTI 200, Resistente a temperature fino a 120 °C, fissaggio diretto alle sbarre

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Terminale canalina

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $20.57
Prezzo unitario: $20.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
107205
EAN
4015081069682
Product Length/Depth
90 mm
Product Height
200 mm
Product Width
20 mm
Product Weight
0.18 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E300273)
UL508A
IEC 60439-1
CE marking
CSA-C22.2 No. 14
North America (UL listed, CSA certified)
UL (Category Control Number NMTR, NMTR7)
CSA (Class No. 3211-37)
CSA (File No. 236217)
Catalog Notes
12 x 5/10, 15 x 5/10, 20 x 5/10, 25 x 5/10, 30 x 5/10
Model Code
BBA-TP3/16

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
80 A
Rated operational current
80 A
Rated operational current (Ie) - max
80 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
12 mm
Busbar width - max
30 mm
Terminal capacity (conductor)
AWG 16 - AWG 6
1.5 mm² - 16 mm²
Conductor cross section - max
16 mm²
Width clamp
20 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Clamp plate
Current limiting circuit breaker, refer to approbation report
Connections
Suitable for
Flat rail
Round conductor connection
Three-pole
Sector conductor connection
Used with
15 mm x 5/10 mm rail
Double T profile
12 mm x 5/10 mm rail
Feeder circuits
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
30 mm x 5/10 mm rail
60 mm system
Connection

ETIM for 107205 Apparecchi elettrici a bassa tensione (EC000001)
Caratteristica Valore
spessore della sbarra collettrice (EF007220) 5 mm
larghezza della sbarra collettrice (EF007219) 12 mm
adatto per (EF000073) guida piatta
larghezza del morsetto (EF007092) 20 mm
sezione max. del conduttore (EF004969) 16 mm²
max. corrente d'esercizio nominale Ie (EF007356) 80 A
adatto per collegamento conduttore circolare (EF007258) Sì
adatto per collegamento conduttore di settore (EF007260) Sì
adatto per collegamento conduttore a nastro (EF007242) No
