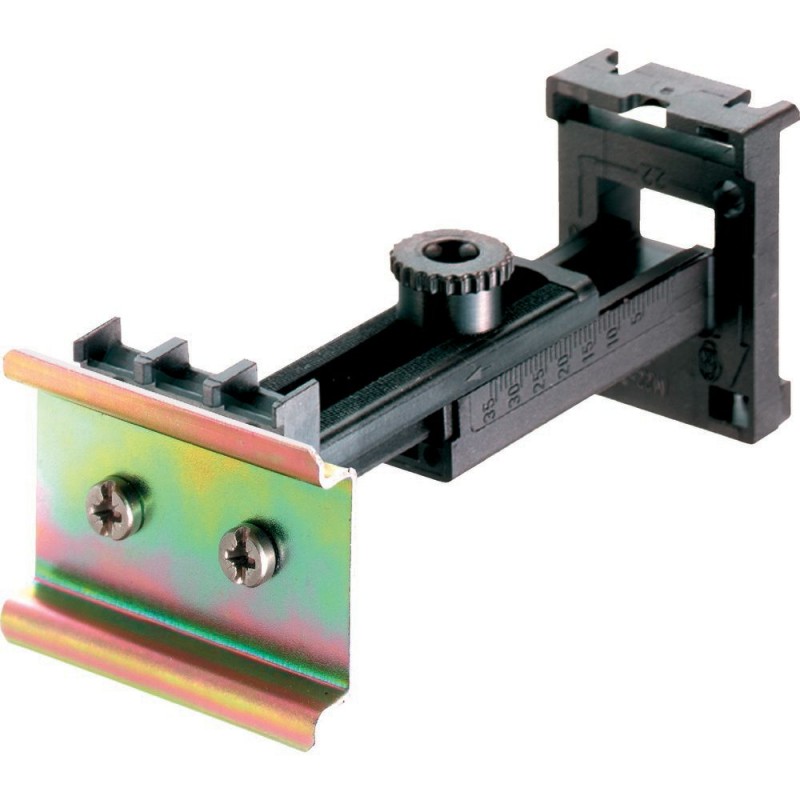

M22-TA 226161 Y7-226161 EATON ELECTRIC Adaptateur téléscopique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-TA 226161 Y7-226161 EATON ELECTRIC Adaptateur téléscopique

M22-TA

226161

Y7-226161

EATON-MOELLER

Adaptateur téléscopique

M22-TA

Eaton Moeller® series M22 Telescopic adapters

Adaptateur télescopique pour le réglage de la profondeur de montage avec le montage arrière, réglable de 115 à 155 mm, avec vis et encliquetage avec, avec rail chapeau IEC/EN 60715 largeur 44 mm, pour un poids de l’appareillage max. 0,3 kg

Plus de détails


Appareillage industriel basse tension > Accessoires pour appareils de commande

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $14.76
Prix unitaire: $14.76
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Telescopic clip
Catalog Number
226161
Model Code
M22-TA
EAN
4015082261610
Product Length/Depth
80 mm
Product Height
40 mm
Product Width
45 mm
Product Weight
0.043 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 94-91
EN 60947-5
CSA Std. C22.2 No. 14-05
IEC 60947-5
UL 508
VDE
UL
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC/EN 60947-5
CSA
UL File No.: E29184

Features & Functions

Fitted with:
35 mm top-hat rail (according to IEC/EN 60715)
Functions
For equalization of the mounting depth of rear mounting devices in CI enclosures, and in cabinets with mounting depths of 115 - 155 mm
For mounting of EASY, FAZ, PKZ, DIL etc. weighing ≤ 0.3 kg

General

Accessory/spare part type
Accessory
Used with
PKE
EC4P
easy200/500/700/800
PKZM0
MFD-CP8
Used with
PKE
EC4P
easy200/500/700/800
PKZM0
MFD-CP8

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 226161 Appareillage industriel basse tension (EC002024)
Caractéristique Valeur
Type d'accessoire électrique (EF005722) Autre
Type d'accessoire mécanique (EF005994) Autre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-TA Y7-226161 226161 EN_289241.pdf 3 Mbytes M22-TA Y7-226161 226161 EN_289241.pdf
