SAC-5PM12MS/0,64-92X/M12FSSHOD 1570226 PHOENIX CONTACT Системный кабель шины, CANopen, DeviceNet, 5-полюсный..
SAC-5PM12MS/0,64-92X/M12FSSHOD
1570226
PHOENIX_CONTACT
50
Продукт по требованию, без возврата.

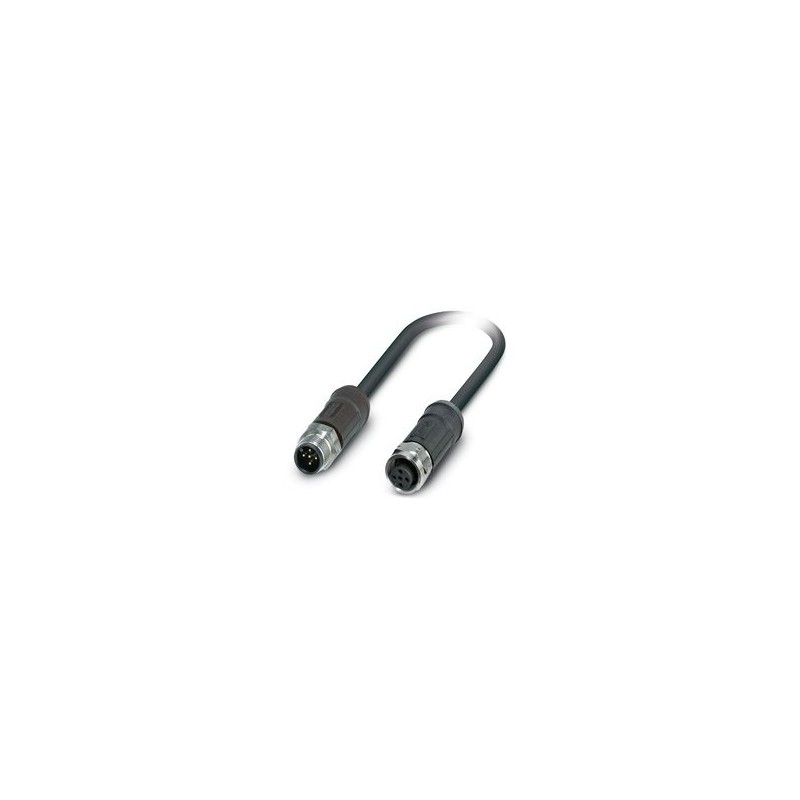

Системный кабель шины, CANopen, DeviceNet, 5-полюсный, экранированный, прямой разъем M12, кодирование: A, на прямую гнездо M12, кодирование: A, длина кабеля: 0,64 м, наружное применение, с накаткой из нержавеющей стали
Кабель системы шины
Системный кабель шины, CANopen®, DeviceNet™, безгалогенный 5-полюсный, экранированный, прямой разъем M12, кодировка: A, прямая розетка M12, кодировка: A, длина кабеля: 0,64 м, для наружного применения, с накаткой из нержавеющей стали
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Тип продукта | Готовый кабель для передачи данных |
| Тип датчика | CANopen® |
| Количество полюсов | 5 |
| приложение | Открытые пространства |
| Количество кабельных выводов | 1 |
| Экранированный | да |
| Кодификация | Кому |
| Изоляционные свойства | |
| Степень загрязнения | 3 |
| Система шин | CANopen®/DeviceNet (СетьУстройствоНет)™ |
| Тип/категория сигнала | CANopen® |
| DeviceNet (ДевайнНет)™ |
| Индикация состояния | Нет |
| Индикация доступного состояния | Нет |
| Контактное сопротивление | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение Uн | 48 V AC |
| 60 В постоянного тока | |
| Номинальный ток Iн | 4 A |
| Схема защиты | Отключен |
| Среда пропускания | медь |
| Механические данные | |
| Циклы вилки | ≥ 100 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал прокладки | ФПМ |
| Материал корпуса рукоятки | ПП |
| Контактный материал | Гореть |
| Материал: контактная поверхность | Ni/AU |
| Связаться со службой поддержки | ПП |
| Материал винтового соединения | нержавеющая сталь |
| Подключение 1 | |
| Строительство | Прямой разъем M12 |
| Количество полюсов | 5 |
| Тип кодировки | A (стандартный) |
| Подключение 2 | |
| Строительство | Прям Женский M12 |
| Количество полюсов | 5 |
| Тип кодировки | A (стандартный) |
| Длина кабеля | 0,64 м |
| CANopen®/DeviceNet™, Наружная установка, FRNC, Черный [92X] | |
| Размерная схема |  |
| Экранированный | да |
| Стиль UL AWM | 21281 (80°C/300В) |
| Вес кабеля | 70 кг/км |
| Тип кабеля | CANopen®/DeviceNet™, Для наружной рекламы, FRNC, Черный |
| Сокращение | LI2XCHX02XS |
| Тип кабеля (аббревиатура) | В 92 раза |
| Тип/категория сигнала | CANopen® |
| DeviceNet (ДевайнНет)™ | |
| Структура кабеля | 2xAWG24/19+2xAWG22/19 |
| Наружный диаметр кабеля | 6,9 мм ±0,3 мм |
| Внешняя оболочка, материал | ФФРН |
| Внешняя обертка, цветная | чёрный |
| Толщина стенки Наружная обертка | 1,15 мм |
| Токопроводящий материал | Луженый медный проводник |
| Конструкция проводника Сигнальный кабель | 19x 0,13 мм |
| Сигнальная линия AWG | 24 |
| Конструкция проводника источника питания напряжения | 19 x 0,16 мм |
| Сечение линии | 2x 0,25 мм² (сигнал) |
| Источник напряжения AWG | 22 |
| Материал: изоляция проводника | Мини-альбом |
| Толщина изоляции стен | 0,6 мм (сигнал) |
| Диаметр проводника, включая изоляцию | 1,9 мм (сигнал) |
| 1,4 мм (Мощность) | |
| Один драйвер, цвет | красно-черный, сине-белый |
| Парная проводка | 2 проводника в паре |
| Тип парного экранирования | Лезвие с алюминиевым покрытием |
| Общая кабельная разводка | 2 пары вокруг опорного проводника в центре в качестве сердечника |
| Экранирование | Луженая медная проволочная сетка |
| Визуальная крышка экрана | 70 % |
| Кабель номинального напряжения | ≤ 300 В |
| Проводник испытательного напряжения/проводник | 2000 В (50 Гц, 1 мин.) |
| Проводник/дисплей испытательного напряжения | 2000 В (50 Гц, 1 мин.) |
| Сопротивление линии | 90 Ω/км (сигнал) |
| 55 Ω/км (мощность) | |
| Сопротивление изоляции линии | ≥ 200 МОм*км (при 20 °C) |
| Собственный импеданс | 120 Ω ±12 Ω (f = 1 МГц) |
| Исправность | 39,8 нФ (с частотой 1 кГц, провод/провод) |
| Время прохождения сигнала | 4,46 нс/м |
| Минимальный радиус изгиба, фиксированный | 5 х Г |
| Минимальный радиус изгиба, гибкое позиционирование | 10 х Г |
| Отсутствие галогенов | да |
| Маслостойкость | да |
| Огнестойкость | в соответствии с IEC 60332-3-25 (кат. D) |
| Другие сопротивления | Устойчивость к ультрафиолетовому излучению |
| Температура окружающей среды (рабочая) | -40 °С ... 105 °С |
| Условия окружающей среды | |
| Индекс защиты | IP65 |
| IP67 | |
| Температура окружающей среды (рабочая) | -40 °С ... 105°C (мужской/женский) |
| -40 °С ... 85 °C (При резких перепадах температуры (в соответствии с IEC 60512-11-4)) | |
| M12 | |
| Номинал стандарта | Штекерный разъем M12 |
| Правила/Положения | МЭК 61076-2-101 |
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 5 |
| Type of electrical connection, field-sided (EF005525) | M12 |
| Type of plug-in contact, field sided (EF006269) | Female (bus) |
| Positioning cable feed, field-sided (EF005928) | Straight |
| Type of electrical connection, box-sided (EF005524) | M12 |
| Type of plug-in contact, box-sided (EF008386) | Male (plug) |
| Positioning cable feed, box-sided (EF005927) | Straight |
| Cable length (EF000536) | 0.64 m |
| Material of cable sheath (EF004136) | Other |
| Halogen free (EF000025) | Yes |
| Colour cable sheath (EF008249) | Black |
| With LED indication (EF005950) | No |
| Screened (EF000881) | Yes |
| Vulcanize (EF004115) | No |
| Material contact body (EF008248) | Other |
| Material of contact surface (EF004020) | Other |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -40 °C |
| Rated current In (EF008250) | 4 A |
| Rated voltage (EF000228) | 48 V |
| Degree of protection (IP) (EF005474) | IP65 |
