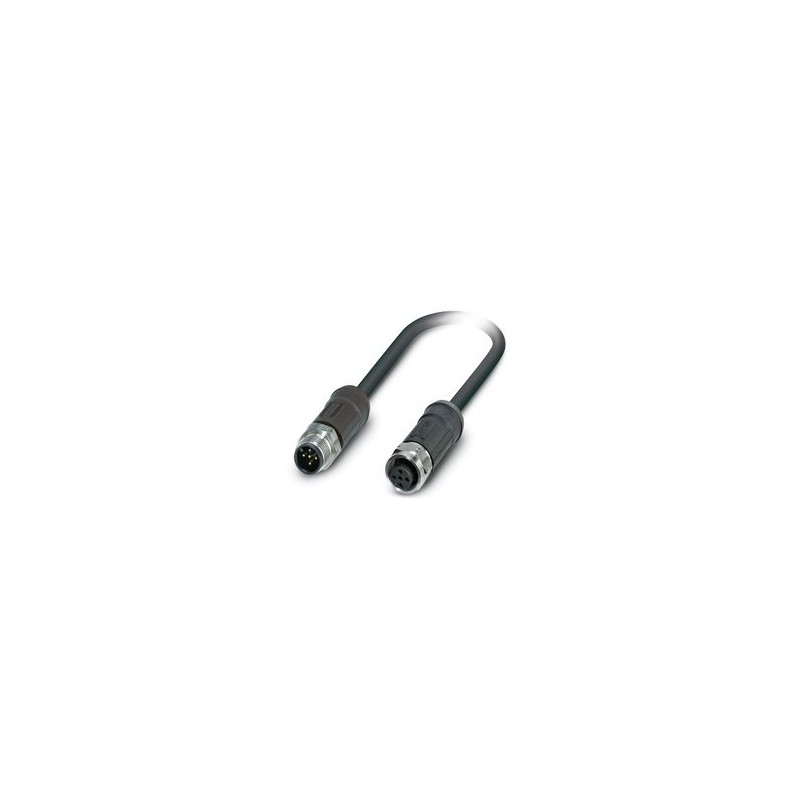

SAC-5PM12MS/0,64-92X/M12FSSHOD 1570226 PHOENIX CONTACT Bussystemleitung, CANopen, DeviceNet, 5-polig, geschi..
SAC-5PM12MS/0,64-92X/M12FSSHOD
1570226
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Bussystemleitung, CANopen, DeviceNet, 5-polig, geschirmt, M12 gerader Stecker, Kodierung: A, auf M12 gerade Buchse, Kodierung: A, Kabellänge: 0.64 m, Outdoor-Anwendungen, mit Edelstahlrändelung
Bussystemkabel
Bussystemkabel, CANopen®, DeviceNet™, halogenfrei 5-polig, geschirmt, M12 gerader Stecker, Kodierung: A, A M12 gerade Buchse, Kodierung: A, Kabellänge: 0,64 m, für Außenanwendungen, mit Edelstahl-Rändelung
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Konfektioniertes Datenkabel |
| Sensor-Typ | CANopen® |
| Anzahl der Pole | 5 |
| Anwendung | Außenbereiche |
| Anzahl der Kabelausgänge | 1 |
| Abgeschirmt | Ja |
| Kodifizierung | An |
| Isolationseigenschaften | |
| Grad der Verschmutzung | 3 |
| Bussystem | CANopen®/DeviceNet™ |
| Signalart/-kategorie | CANopen® |
| DeviceNet™ |
| Statusanzeige | Nein |
| Verfügbare Statusanzeige | Nein |
| Kontaktwiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Schutzschaltung | Ausgesteckt |
| Übertragungsmedium | Kupfer |
| Mechanische Daten | |
| Stecker-Zyklen | ≥ 100 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Dichtungsmaterial | FPM |
| Material des Griffkörpers | PP |
| Kontaktmaterial | Brennen |
| Material: Kontaktfläche | Ni/AU |
| Wenden Sie sich an das Support-Material | PP |
| Material für die Verschraubung | Edelstahl |
| Anschluss 1 | |
| Konstruktion | Gerader M12-Steckverbinder |
| Anzahl der Pole | 5 |
| Codierungstyp | A (Standard) |
| Anschluss 2 | |
| Konstruktion | Gerade Buchse M12 |
| Anzahl der Pole | 5 |
| Codierungstyp | A (Standard) |
| Kabellänge | 0,64 Mio. |
| CANopen®/DeviceNet™, Outdoor, FRNC, Schwarz [92X] | |
| Bemaßungsschema |  |
| Abgeschirmt | Ja |
| UL AWM-Ausführung | 21281 (80°C/300V) |
| Gewicht des Kabels | 70 kg/km |
| Kabeltyp | CANopen®/DeviceNet™, Outdoor, FRNC, Schwarz |
| Abkürzung | LI2XCHX02XS |
| Kabeltyp (Abkürzung) | 92-fach |
| Signalart/-kategorie | CANopen® |
| DeviceNet™ | |
| Kabelstruktur | 2xAWG24/19+2xAWG22/19 |
| Außendurchmesser des Kabels | 6,9 mm ±0,3 mm |
| Äußere Umhüllung, Material | FRNC |
| Äußere Umhüllung, Farbe | Schwarz |
| Wandstärke Außenhülle | 1,15 Millimeter |
| Leitfähiges Material | Verzinnter Cu-Leiter |
| Leiterbau Signalkabel | 19x 0,13 Millimeter |
| AWG-Signalleitung | 24 |
| Leiteraufbau der Spannungsversorgung | 19x 0,16 Millimeter |
| Linienausschnitt | 2x 0,25 mm² (Signal) |
| AWG-Spannungsversorgung | 22 |
| Material: Leiterisolierung | EP |
| Wandstärke Isolierung | 0,6 mm (Signal) |
| Leiterdurchmesser inkl. Isolierung | 1,9 mm (Signal) |
| 1,4 mm (Leistung) | |
| Einzeltreiber, Farbe | rot-schwarz, blau-weiß |
| Verkabelung koppeln | 2 Leiter als Paar |
| Typ der Paarabschirmung | Aluminiumbeschichtete Klinge |
| Gesamte Verkabelung | 2 Paare um einen Referenzleiter in der Mitte als Kern |
| Abschirmung | Verzinntes Kupferdrahtgeflecht |
| Visuelles Screen Cover | 70 % |
| Nennspannungskabel | ≤ 300 V |
| Prüfspannung Leiter/Leiter | 2000 V (50 Hz, 1 Min.) |
| Prüfspannung Leiter/Anzeige | 2000 V (50 Hz, 1 Min.) |
| Leitungswiderstand | 90 Ω/km (Signal) |
| 55 Ω/km (Leistung) | |
| Isolationswiderstand der Leitung | ≥ 200 MΩ*km (bei 20 °C) |
| Eigenimpedanz | 120 Ω ±12 Ω (f = 1 MHz) |
| Betriebsfähigkeit | 39,8 nF (mit 1 kHz, Draht/Draht) |
| Signallaufzeit | 4,46 ns/m |
| Minimaler Biegeradius, fest | 5 x D |
| Minimaler Biegeradius, flexibel positionierbar | 10 x D |
| Abwesenheit von Halogenen | Ja |
| Ölbeständigkeit | Ja |
| Flammwidrigkeit | nach IEC 60332-3-25 (Kat. D) |
| Andere Resistenzen | UV-beständig |
| Umgebungstemperatur (Service) | -40 °C ... 105 °C |
| Umweltbedingungen | |
| Schutz-Index | IP65 |
| IP67 | |
| Umgebungstemperatur (Service) | -40 °C ... 105°C (männlich/weiblich) |
| -40 °C ... 85 °C (bei plötzlichen Temperaturänderungen (gemäß IEC 60512-11-4)) | |
| M12 | |
| Bezeichnung des Standards | M12-Steckverbinder |
| Regeln/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 5 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Female (Buchse) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 0.64 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | schwarz |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
