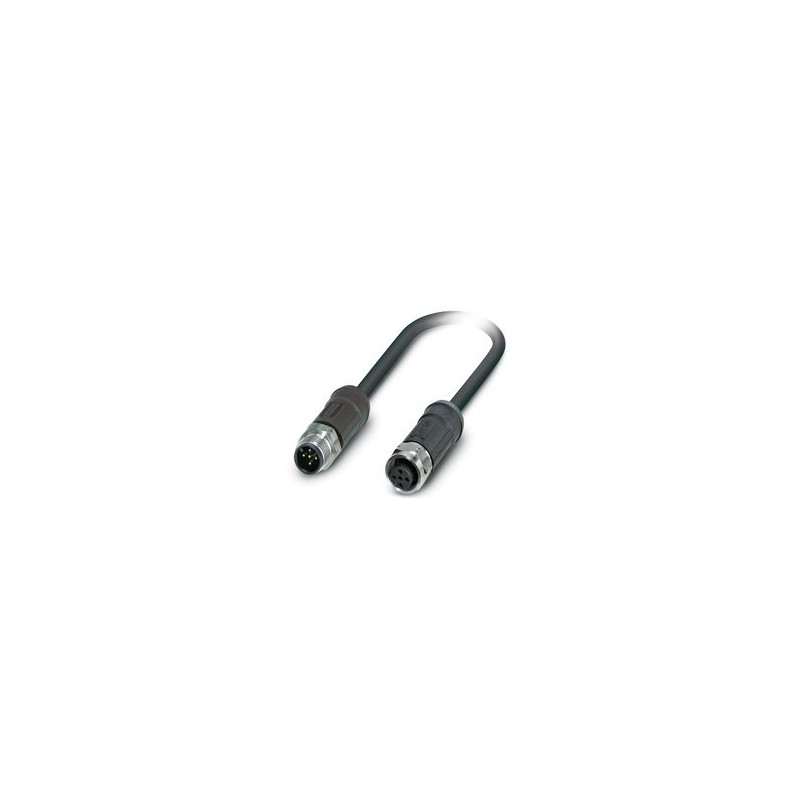

SAC-5PM12MS/0,64-92X/M12FSSHOD 1570226 PHOENIX CONTACT Câble du système de bus
SAC-5PM12MS/0,64-92X/M12FSSHOD
1570226
PHOENIX_CONTACT
50
Câble du système de bus
Câble préconfectionné pour bus, CANopen®, DeviceNet™, 5-pôles exempt d'halogène, blindé, connecteur mâle droit M12, détrompage: A, sur Connecteur femelle droit M12, détrompage: A, longueur de câble: 0,64 m, pour applications extérieures, avec molette inox
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Câble de données préconfectionné |
| Type de capteur | CANopen® |
| Nombre de pôles | 5 |
| Application | Extérieur |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Degré de pollution | 3 |
Interfaces
| Système de bus | CANopen®/DeviceNet™ |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ |
Signalisation
| Affichage d'état | Non |
| Présence d'un affichage d'état | Non |
Propriétés électriques
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Circuit de protection | déconnecté |
| Support de transmission | Cuivre |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FPM |
| Matériau de surface de prise | PP |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PP |
| Matériau du raccordement vissé | Acier inoxydable |
Connecteur
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 5 |
| Type de codage | A (Standard) |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 |
| Nombre de pôles | 5 |
| Type de codage | A (Standard) |
Câble/conducteur
| Longueur du câble | 0,64 m |
| CANopen®/DeviceNet™ pour l'extérieur, FRNC, noir [92X] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 21281 (80 °C / 300 V) |
| Poids de gaine | 70 kg/km |
| Type | CANopen®/DeviceNet™ pour l'extérieur, FRNC, noir |
| Abréviation | LI2XCHX02XS |
| Type de câble (symbole) | 92X |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Structure de câble | 2xAWG24/19+2xAWG22/19 |
| Diamètre extérieur du câble | 6,9 mm ±0,3 mm |
| Gaine extérieure, matériau | FRNC |
| Gaine extérieure, coloris | noir |
| Epaisseur gaine extérieure | 1,15 mm |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| AWG ligne de signaux | 24 |
| Structure du conducteur alimentation en tension | 19x 0,16 mm |
| Section de câble | 2x 0,25 mm² (Signal) |
| AWG alimentation en tension | 22 |
| Matériel Isolant du fil | PE |
| Epaisseur isolement | 0,6 mm (Signal) |
| Diamètre de fil avec isolant | 1,9 mm (Signal) |
| 1,4 mm (Alimentation) | |
| Fil, coloris | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film à revêtement alu |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 70 % |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min.) |
| Résistance de la ligne | 90 Ω/km (Signal) |
| 55 Ω/km (Alimentation) | |
| Résistance d'isolation de la ligne | ≥ 200 MΩ*km (à 20 °C) |
| Impédance d'onde | 120 Ω ±12 Ω (f = 1 MHz) |
| Capacité en service | 39,8 nF (à 1 kHz, fil/fil) |
| Durée du parcours du signal | 4,46 ns/m |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Absence d'halogène | oui |
| Résistance à l'huile | oui |
| Résistance à la propagation des flammes | selon 60332-3-25 (cat. D) |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (en cas de changements rapides de température (selon CEI 60512-11-4)) | |
Normes et spécifications
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
