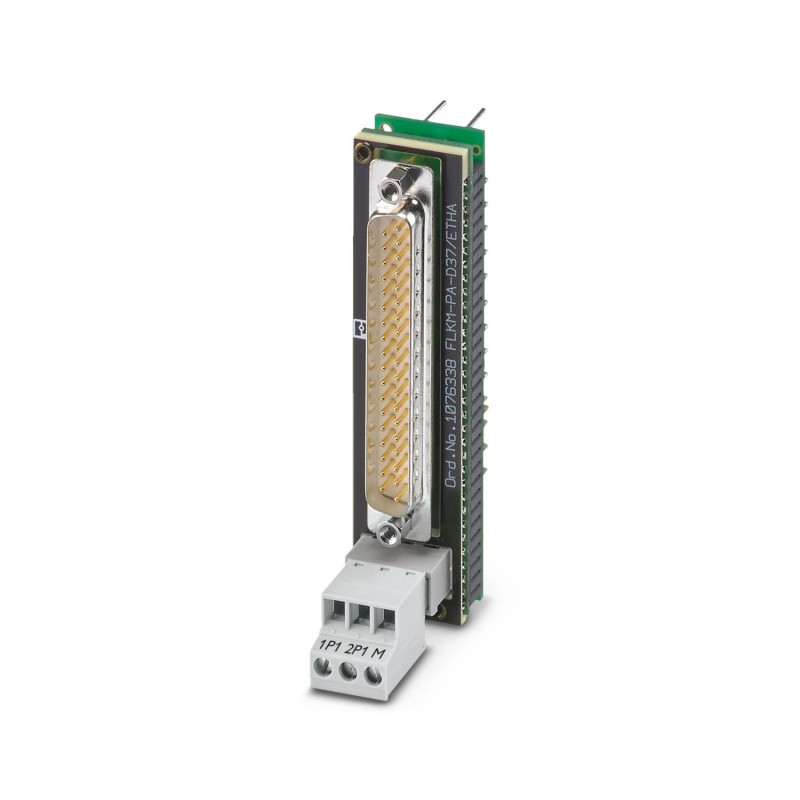

FLKM-PA-D37/ETHA 1076338 PHOENIX CONTACT Фронтальный адаптер VARIOFACE для Siemens SIMATIC
FLKM-PA-D37/ETHA
1076338
PHOENIX_CONTACT
Фронтальный адаптер VARIOFACE для Siemens SIMATIC
Фронтальный адаптер VARIOFACE для Siemens SIMATIC® ET 200SP HA с 37-контактным лезвием D-SUB для 24 В постоянного тока и аналоговых цифровых периферийных модулей, макс. 32-канальное подключение
Программируемые логические контроллеры (ПЛК) > Аксессуары для систем управления
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1076338 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 512 (C-5-2019) |
| GTIN | 4055626783543 |
| Вес/шт. (без упаковки) | 80,000 GRM |
Указание
| Указание | После вставки фронтальный адаптер и терминальный блок образуют единое устройство без возможности последующего разъединения! |
|---|---|
| При использовании напряжения SELV / PELV ( ≤ 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. | |
| Относительно соседних модулями (по направлению несущей рейки) необходимо обеспечить по меньшей мере функциональную изоляцию на выходе. Если в данной области применения требуется более высокая степень изоляции (базовая или усиленная изоляция), следует реализовать ее при помощи соответствующих мер (например , разделительных пластин). |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≥ IP54 (Место установки) |
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| 2 A (на цепь 17 и цепь 18 при подаче рабочего напряжения через штыревую планку D-SUB) | |
| 10 A (при подаче рабочего напряжения через винтовое соединение) | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Нормальный режим работы | 100 % ED |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Параметры подключения
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штекерное подключение |
| Полюсов | 36 |
Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Параметры подключения 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Количество точек подключения | 1 |
| Полюсов | 3 |
| Сечение жесткого провода | 0,34 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| вставной | да |
Поддерживаемые устройства управления
| Управление | SIEMENS ET200SP HA |
|---|---|
| - подходящие платы ввода-вывода | 6DL1131-6BH00-0PH1 |
| 6DL1131-6TH00-0PH1 | |
| 6DL1131-6BL00-0PH1 | |
| 6DL1132-6BH00-0PH1 | |
| 6DL1132-6BL00-0PH1 | |
| 6DL1134-6TH00-0PH1 | |
| 6DL1134-6JH00-0PH1 | |
| 6DL1135-6TF00-0PH1 | |
| - подходящий терминальный блок | 6DL1193-6TP00-0BH1 |
| 6DL1193-6TP00-0DH1 | |
| 6DL1193-6TP00-0BM1 | |
| 6DL1193-6TP00-0DM1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
| Характеристика | Значение |
|---|---|
| Type of electrical accessory/spare part (EF005722) | Adapter |
| Accessory (EF013236) | Yes |
| Spare part (EF013237) | No |
