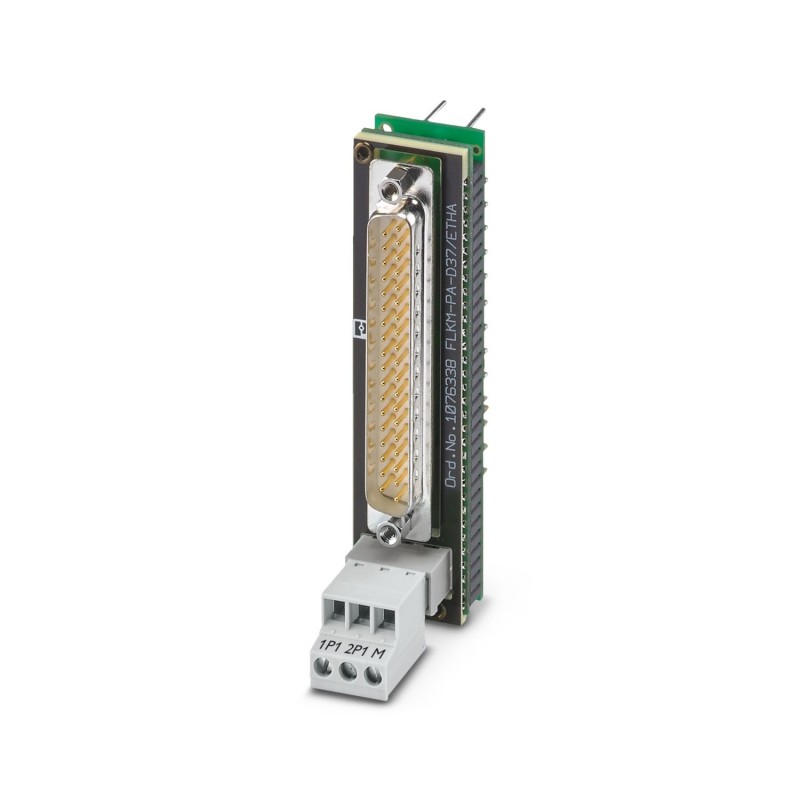

FLKM-PA-D37/ETHA 1076338 PHOENIX CONTACT Adaptateur frontal VARIOFACE pour Siemens SIMATIC
FLKM-PA-D37/ETHA
1076338
PHOENIX_CONTACT
Adaptateur frontal VARIOFACE pour Siemens SIMATIC
Adaptateur frontal VARIOFACE pour Siemens SIMATIC® ET 200SP HA avec lame D-SUB à 37 broches pour modules périphériques numériques analogiques 24 V DC, connexion max. 32 canaux
Adaptateur frontal VARIOFACE pour Siemens SIMATIC® ET 200SP HA, avec un connecteur mâle D-SUB 37 pôles pour modules périphériques numériques 24 V DC et analogiques, max. 32 canaux commutables
Commande industrielle API > Accessoires pour commandes
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Adaptateur frontal |
| Gamme de produits | VARIOFACE |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par branche) | ≤ 1 A |
| Courant (Alimentation en tension via D-SUB) | ≤ 2 A |
| Courant (Alimentation en tension via raccordement vissé) | ≤ 10 A |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 63 V |
| Tension de tenue aux chocs assignée | 0,6 kV (1,2 / 50 μs) |
| Automate pris en charge SIEMENS ET 200SP HA | |
| Bloc de terminal adapté | 6DL1193-6TP00-0BH1 |
| 6DL1193-6TP00-0DH1 | |
| 6DL1193-6TP00-0BM1 | |
| 6DL1193-6TP00-0DM1 | |
| Module de périphérie adapté | 6DL1131-6BH00-0PH1 (Terminal Block H1/M1) |
| 6DL1131-6BL00-0PH1 (Terminal Block H1/M1) | |
| 6DL1131-6TH00-0PH1 (Terminal Block H1/M1) | |
| 6DL1132-6BH00-0PH1 (Terminal Block H1/M1) | |
| 6DL1132-6BL00-0PH1 (Terminal Block H1/M1) | |
| 6DL1133-6EW00-0PH1 (Terminal Block H1/M1) | |
| 6DL1134-6JH00-0PH1 (Terminal Block H1/M1) | |
| 6DL1134-6TH00-0PH1 (Terminal Block H1/M1) | |
| 6DL1135-6TF00-0PH1 (Terminal Block H1/M1) | |
| Raccordement 1 (niveau de commande) | |
| Type de raccordement | Raccord enfichable |
| Nombre de pôles | 36 |
| Raccordement 2 (niveau terrain) | |
| Connexion selon la norme | CEI 60807-2 |
| Type de raccordement | Connecteur mâle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
| Cycles d'enfichage | > 500 |
| Pas | 2,77 mm |
| Raccordement 3 (alimentation) | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 10 mm |
| Nombre de connexions | 1 |
| Nombre de pôles | 3 |
| Section de conducteur rigide | 0,34 mm² ... 2,5 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,2 mm² ... 1 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 1 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Pas | 5,08 mm |
| Dimensions de l'article | |
| Largeur | 88,56 mm |
| Hauteur | 22 mm |
| Profondeur | 55,94 mm |
| Conditions ambiantes | |
| Indice de protection (Module) | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| UL, USA / Canada | |
| Repérage | UL 508 Recognized |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage par enfichage |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Instructions de montage | Après l'enfichage, l'adaptateur frontal et le bloc de jonction forment une unité et ne peuvent plus être séparés ! |
| Caractéristique | Valeur |
|---|---|
| Type d'accessoire électrique (EF005722) | Adaptateur |
| Accessoire (EF013236) | Oui |
| Pièce détachée (EF013237) | Non |
