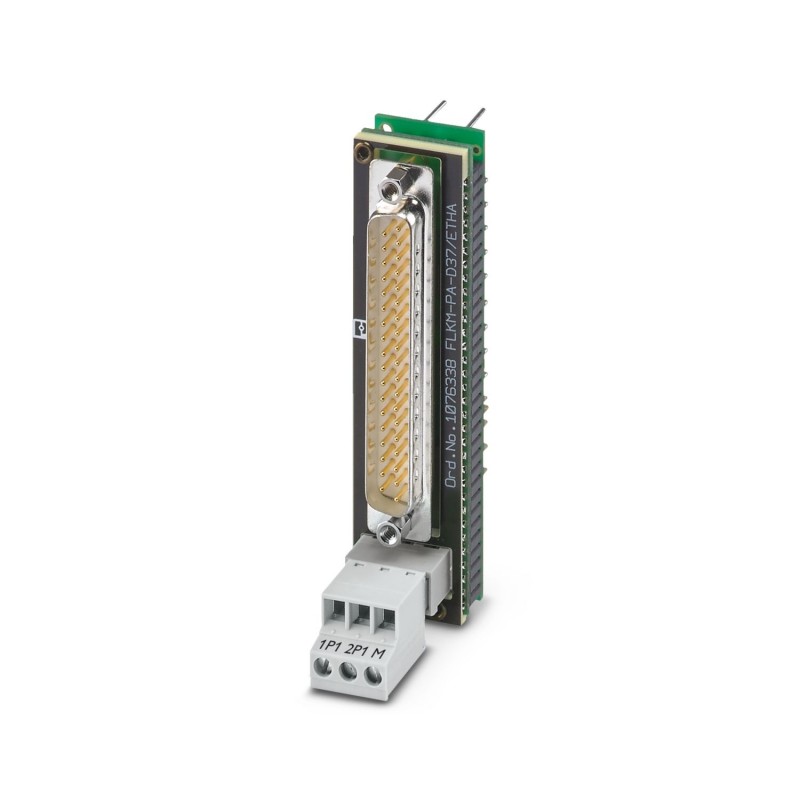

FLKM-PA-D37/ETHA 1076338 PHOENIX CONTACT VARIOFACE front adapter for Siemens SIMATIC
FLKM-PA-D37/ETHA
1076338
PHOENIX_CONTACT
VARIOFACE front adapter for Siemens SIMATIC
Adattatore frontale VARIOFACE per Siemens SIMATIC® ET 200SP HA con lama D-SUB a 37 pin per 24 V DC e moduli periferici digitali analogici, collegamento max. 32 canali
sistemi di controllo industriali (PLC) > accessori per controlli
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1076338 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2117 - |
| Pagina catalogo | Pagina 512 (C_5_2019) |
| GTIN | 4055626783543 |
| Peso per pezzo (confezione esclusa) | 80,000 g |
| Numero tariffa doganale | 85366990 |
Nota
| Nota | Dopo il collegamento, l'adattatore frontale e la morsettiera formano un'unità e non possono più essere separati! |
|---|---|
| Per l'impiego di una tensione SELV/PELV (≤ 25 V AC o 60 V DC) non è necessaria una protezione da contatto aggiuntiva. | |
| Verso i moduli adiacenti (in direzione della guida DIN) viene mantenuto sul lato uscita almeno un isolamento funzionale. Se l'applicazione ha requisiti di isolamento elevati (isolamento di base o rinforzato), realizzare tali condizioni con misure idonee (ad es. piastre di separazione). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Altezza massima | ≤ 2000 m |
| Grado di protezione | IP00 |
| ≥ IP54 (Luogo di installazione) |
Generalità
| Tensione d'esercizio max. ammissibile | 25 V AC |
|---|---|
| 60 V DC | |
| Max. corrente consentita | 1 A (per conduttore) |
| 2 A (per circuito 17 e 18 con alimentazione della tensione di esercizio mediante connettore maschio D-SUB) | |
| 10 A (con alimentazione della tensione di esercizio mediante connessione a vite) | |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Rapporto ciclo di esercizio | 100 % ED |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV (Isolamento funzionale) |
| Grado di inquinamento | 2 |
| Categoria di sovratensione | II |
Dati di collegamento
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Attacco connettore |
| N. poli | 36 |
Dati di collegamento 2
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connettore maschio D-SUB |
| Numero collegamenti | 1 |
| N. poli | 37 |
Dati di collegamento 3
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Numero collegamenti | 1 |
| N. poli | 3 |
| Sezione conduttore rigida | 0,34 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| a innesto | sì |
Controllore supportato
| Controllore | SIEMENS ET200SP HA |
|---|---|
| - scheda I/O adatta | 6DL1131-6BH00-0PH1 |
| 6DL1131-6TH00-0PH1 | |
| 6DL1131-6BL00-0PH1 | |
| 6DL1132-6BH00-0PH1 | |
| 6DL1132-6BL00-0PH1 | |
| 6DL1134-6TH00-0PH1 | |
| 6DL1134-6JH00-0PH1 | |
| 6DL1135-6TF00-0PH1 | |
| - blocco terminale adatto | 6DL1193-6TP00-0BH1 |
| 6DL1193-6TP00-0DH1 | |
| 6DL1193-6TP00-0BM1 | |
| 6DL1193-6TP00-0DM1 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio elettrici (EF005722) | adattatore |
| accessorio (EF013236) | Sì |
| pezzo di ricambio (EF013237) | No |
