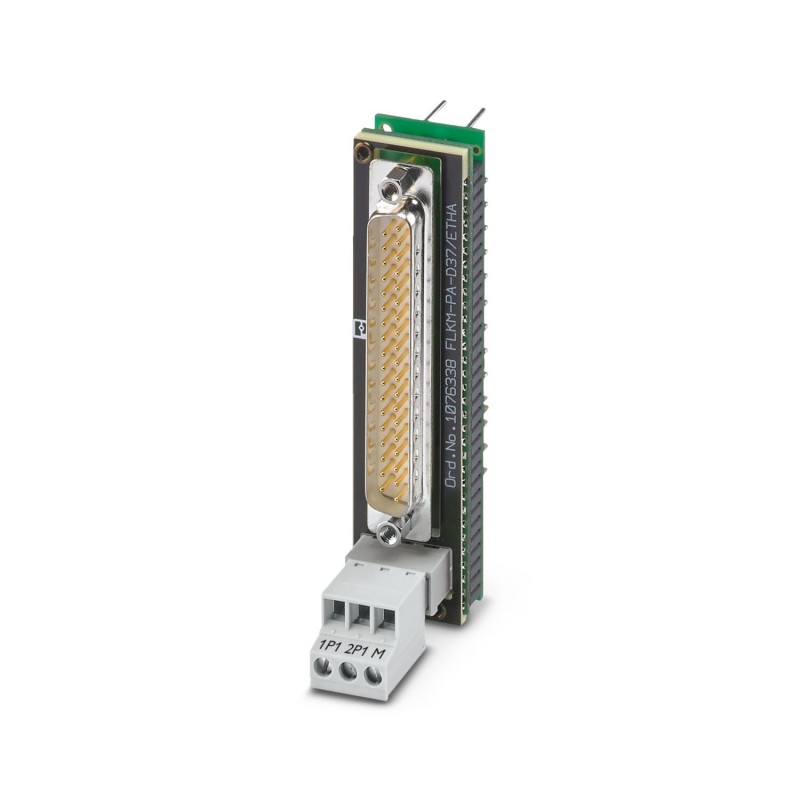

FLKM-PA-D37/ETHA 1076338 PHOENIX CONTACT VARIOFACE-Frontadapter für Siemens SIMATIC
FLKM-PA-D37/ETHA
1076338
PHOENIX_CONTACT
VARIOFACE-Frontadapter für Siemens SIMATIC
VARIOFACE Frontadapter für Siemens SIMATIC® ET 200SP HA mit 37-poliger D-SUB-Klinge für 24 V DC und analoge digitale Peripheriemodule, max. 32-Kanal-Anschluss
Industriesteuerungen SPS > Zubehör/Ersatzteile für Steuerungen
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1076338 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Katalogseite | Seite 512 (C-5-2019) |
| GTIN | 4055626783543 |
| Gewicht pro Stück (exklusive Verpackung) | 80,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 80,000 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Hinweis
| Hinweis | Nach dem Aufstecken bilden Frontadapter und Terminalblock eine Einheit, die nicht mehr getrennt werden kann! |
|---|---|
| Bei der Verwendung einer SELV / PELV Spannung ( ≤ 25 V AC oder 60 V DC) ist kein zusätzlicher Berührschutz erforderlich. | |
| Gegen benachbarte Module (in Tragschienenrichtung) wird ausgangsseitig mindestens eine Funktionsisolierung eingehalten. Sollte die Applikation höhere Anforderungen an die Isolierung stellen (Basisisolierung oder verstärkte Isolierung) so sollte dies durch geeignete Maßnahmen (z. B. Trennplatten) realisiert werden. |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Max. Einsatzhöhe | ≤ 2000 m |
| Schutzart | IP00 |
| ≥ IP54 (Einbauort) |
Allgemein
| Max. zulässige Betriebsspannung | 25 V AC |
|---|---|
| 60 V DC | |
| Max. zulässiger Strom | 1 A (pro Pfad) |
| 2 A (pro Pfad 17 und - 18 bei Einspeisung der Betriebsspannung über D-SUB-Stiftleiste) | |
| 10 A (bei Einspeisung der Betriebsspannung über Schraubanschluss) | |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nennbetriebsart | 100 % ED |
Normen und Bestimmungen
| Normen/Bestimmungen | DIN EN 50178 |
|---|---|
| Bemessungsisolationsspannung | 63 V |
| Bemessungsstoßspannung | 0,6 kV (Funktionsisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Anschlussdaten 2
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
Anschlussdaten 3
| Benennung Anschluss | Versorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 3 |
| Leiterquerschnitt starr | 0,34 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| steckbar | ja |
Unterstützte Steuerung
| Steuerung | SIEMENS ET200SP HA |
|---|---|
| - passende I/O-Karte | 6DL1131-6BH00-0PH1 |
| 6DL1131-6TH00-0PH1 | |
| 6DL1131-6BL00-0PH1 | |
| 6DL1132-6BH00-0PH1 | |
| 6DL1132-6BL00-0PH1 | |
| 6DL1134-6TH00-0PH1 | |
| 6DL1134-6JH00-0PH1 | |
| 6DL1135-6TF00-0PH1 | |
| - passender Terminalblock | 6DL1193-6TP00-0BH1 |
| 6DL1193-6TP00-0DH1 | |
| 6DL1193-6TP00-0BM1 | |
| 6DL1193-6TP00-0DM1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Art des elektrischen Zubehörs (EF005722) | Adapter |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
