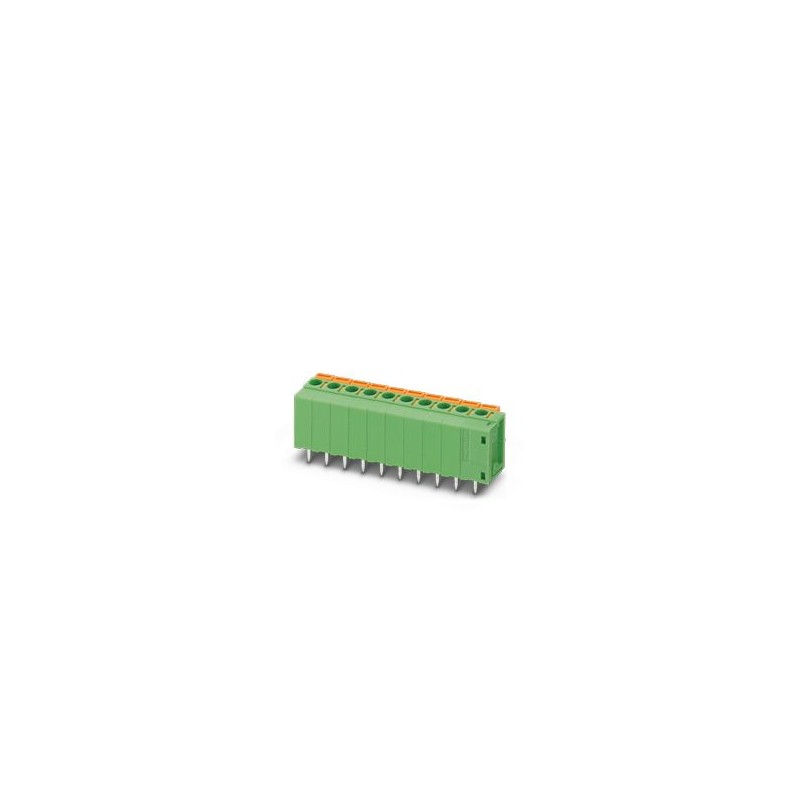

FFKDSA1/V1-5,08-30 1574419 PHOENIX CONTACT Клеммный блок печатной платы, номинальный ток: 15 А, номинальное .. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FFKDSA1/V1-5,08-30 1574419 PHOENIX CONTACT Клеммный блок печатной платы, номинальный ток: 15 А, номинальное ..

FFKDSA1/V1-5,08-30

1574419

PHOENIX_CONTACT

1000

Клеммный блок печатной платы, номинальный ток: 15 А, номинальное напряжение (III/2): 400 В, номинальная поперечная площадь: 1,5 мм², количество рядов: 1, количество полюсов в ряду: 30, семейство изделий: FFKDS(A)/V1, шаг: 5,08 мм, тип соединения: пружинное соединение, крепление: волновая пайка, направление соединения драйвера/печатной платы: 90°, цвет: зелёный, расположение контактов: Линейное расположение штифтов, длина штифта [P]: 3,4 мм, количество сварочных штифтов на потенциал: 2, тип упаковки: в коробке

Терминал печатной платы

Клемный блок печатной платы, номинальный ток: 15 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², количество рядов: 1, количество позиций в ряду: 30, диапазон продукции: FFKDS(A)/V1, шаг: 5,08 мм, способ соединения: пружинное соединение, крепление: волновая пайка, направление соединения проводника/платы: 90°, цвет: зелёный, расположение контактов: линейное закрепление, пайка [P]: 3,4 мм, количество припойных контактов на потенциал: 2, тип упаковки: упаковка в картон

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Продуктовая линейкаТерминалы COMBICON S
Тип продуктаТерминал печатной платы
Семейство продуктовFFKDS(A)/V1
Количество позиций30
Смола5.08 мм
Количество строк1
Расположение выводовЛинейное закрепление
Количество паяльных контактов на потенциал2
Номинальный ток Iн15 A
Номинальное напряжение Uн400 В
Степень загрязнения3
Номинальное напряжение (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
Технология подключения
типКлеммная колодка ПК может быть выровнена
Номинальное сечение1,5 мм²
Подключение проводников
Способ подключенияПружинное соединение push-in
Сечение проводника жесткое0,2 мм² ... 1,5 мм²
Гибкое сечение провода0,2 мм² ... 1,5 мм²
Сечение проводника AWG24 ... 16
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,25 мм² ... 0,75 мм²
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,25 мм² ... 0,75 мм²
Длина зачистки10 мм
Тип монтажаПайка волной припоя
Расположение выводовЛинейное закрепление
Данные о материалах - контакты
заметкаСоответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиЛуженый
Конечная точка металлической поверхности (верхний слой)Олово (5 - 7 мкм Sn)
Конечная точка металлической поверхности (средний слой)Никель (2 - 3 мкм Ni)
Участок пайки металлической поверхности (верхний слой)Олово (5 - 7 мкм Sn)
Участок пайки металлической поверхности (средний слой)Никель (2 - 3 мкм Ni)
Данные о материале - корпус
Цвет (корпус)зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
Данные о материале – исполнительный элемент
Цвет (Исполнительный элемент)оранжевый (2003)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
Размерный рисунок
Смола5.08 мм
Ширина [w]154,94 мм
Высота [ч]17 мм
Длина [л]12,7 мм
Высота установки13,6 мм
Длина паяльного штифта [P]3,4 мм
Размеры штифта0,5 x 1 мм
Проектирование печатных плат
Диаметр отверстия1,3 мм
Проверка на повреждение и ослабление проводника
СпецификацияМЭК 60999-1:1990-05
РезультатТест пройден
Испытание на выдергивание
СпецификацияМЭК 60999-1:1990-05
Сечение проводника/тип проводника/заданное значение тягового усилия/фактическое значение0,2 мм² / сплошной / > 10 Н
0,2 мм² / гибкий / > 10 Н
1,5 мм² / сплошной / > 40 Н
1,5 мм² / гибкий / > 40 Н
Испытание на повышение температуры
СпецификацияМЭК 60998-1:1990-04
Испытание на повышение требуемой температурыПовышение температуры ≤ 45 К
Сопротивление изоляции
СпецификацияМЭК 60512-2:1985-00
Сопротивление изоляции, соседние позиции1012Ω
Воздушные зазоры и пути утечки
СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)CTI 600
Номинальное напряжение изоляции (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Номинальное напряжение изоляции (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
Испытание на вибрацию
СпецификацияIEC 60068-2-6:1982 + AMD 2:1985
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Окружающие условия
Температура окружающей среды (эксплуатация)-40 °С ... 100 °C (в зависимости от текущей несущей способности/кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (в сборе)-5 °С ... 100 °С
Тип упаковкиупаковано в картон

ETIM for 1574419 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 17 mm
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5.08 mm
Rated current In (EF008250) 15 A
Rated voltage (EF000228) 400 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 1.5 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.3 mm
Length pin (EF006825) 3.4 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
