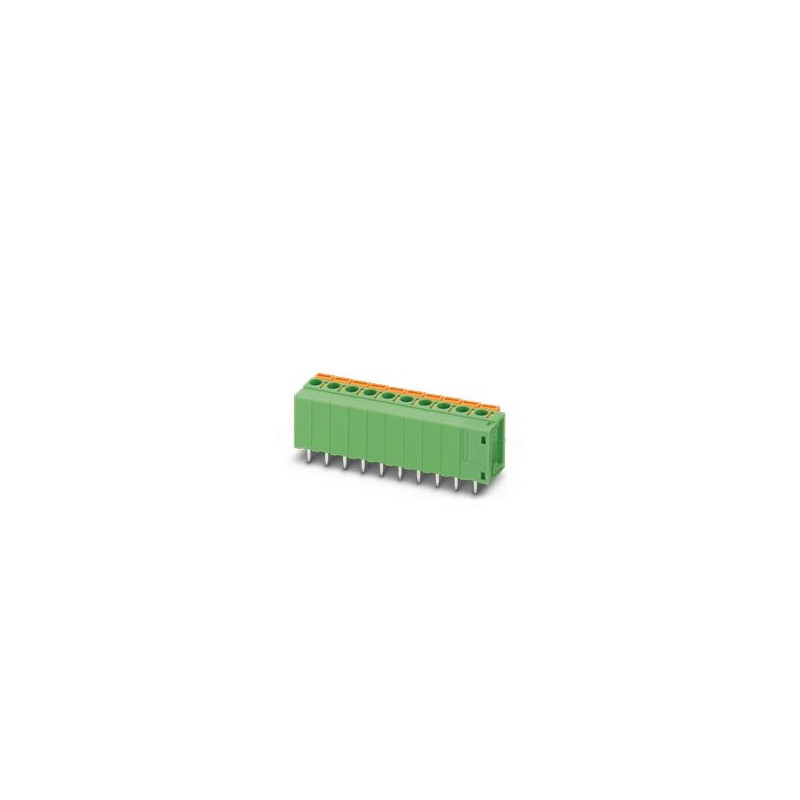

FFKDSA1/V1-5,08-30 1574419 PHOENIX CONTACT Blocco terminali per circuito stampato, corrente nominale: 15 A, ..
FFKDSA1/V1-5,08-30
1574419
PHOENIX_CONTACT
1000
Blocco terminali per circuito stampato, corrente nominale: 15 A, tensione nominale (III/2): 400 V, sezione trasversale nominale: 1,5 mm², numero di file: 1, numero di poli per riga: 30, famiglia di articoli: FFKDS(A)/V1, passaggio: 5,08 mm, tipo di connessione: connessione a molla a spinta, montaggio: saldatura a onda, direzione di collegamento driver/circuito stampato: 90°, colore: verde, disposizione dei perni: disposizione lineare dei perni, lunghezza perni [P]: 3,4 mm, numero di perni di saldatura per potenziale: 2, tipo di imballaggio: scatola
Terminale per circuiti stampati
Morsetto per circuiti stampati, corrente nominale: 15 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm2, numero di file: 1, numero di poli per fila: 30, serie di prodotti: FFKDS(A)/V1, passo: 5,08 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 90 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Linea di prodotti | COMBICON Terminals S |
| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | FFKDS(A)/V1 |
| N. poli | 30 |
| Passo | 5,08 mm |
| Numero di file | 1 |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 2 |
| Corrente nominale IN | 15 A |
| Tensione nominale UN | 400 V |
| Grado d'inquinamento | 3 |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tecnologia di connessione | |
| Tipo | Morsetto per circuiti stampati componibile |
| Sezione nominale | 1,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 0,75 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 0,75 mm² |
| Lunghezza del tratto da spelare | 10 mm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica punto di connessione (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Dati sul materiale - elemento di azionamento | |
| Colore (Elemento di azionamento) | arancione (2003) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Disegno quotato |  |
| Passo | 5,08 mm |
| Larghezza [w] | 154,94 mm |
| Altezza [h] | 17 mm |
| Lunghezza [l] | 12,7 mm |
| Altezza di installazione | 13,6 mm |
| Lunghezza codoli a saldare [P] | 3,4 mm |
| Dimensioni dei codoli | 0,5 x 1 mm |
| Design del circuito stampato | |
| Diametro foro | 1,3 mm |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999 (VDE 0609-1):1994-04 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999 (VDE 0609-1):1994-04 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 1,5 mm² / rigido / > 40 N | |
| 1,5 mm² / flessibile / > 40 N | |
| Test temperatura ambientale | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):1994-04 |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Resistenza di isolamento | |
| Specifica di prova | DIN IEC 60512-2:1994-05 |
| Resistenza di isolamento tra poli contigui | 1012Ω |
| Distanze di isolamento in aria e superficiale | | |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 3,2 mm |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 3 mm |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 3,2 mm |
| Prova vibrazioni | |
| Specifica di prova | IEC 60068-2-6:1982 + AMD 2:1985 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocità sweep | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 17 mm |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 15 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 3.4 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
