> PHOENIX_CONTACT>Conectores PCB>FFKDSA1/V1-5,08-30 1574419 PHOENIX CONTACT Bloco de terminais para placa de circuito impresso, corrente nomi..
Produto anterior Próximo produto

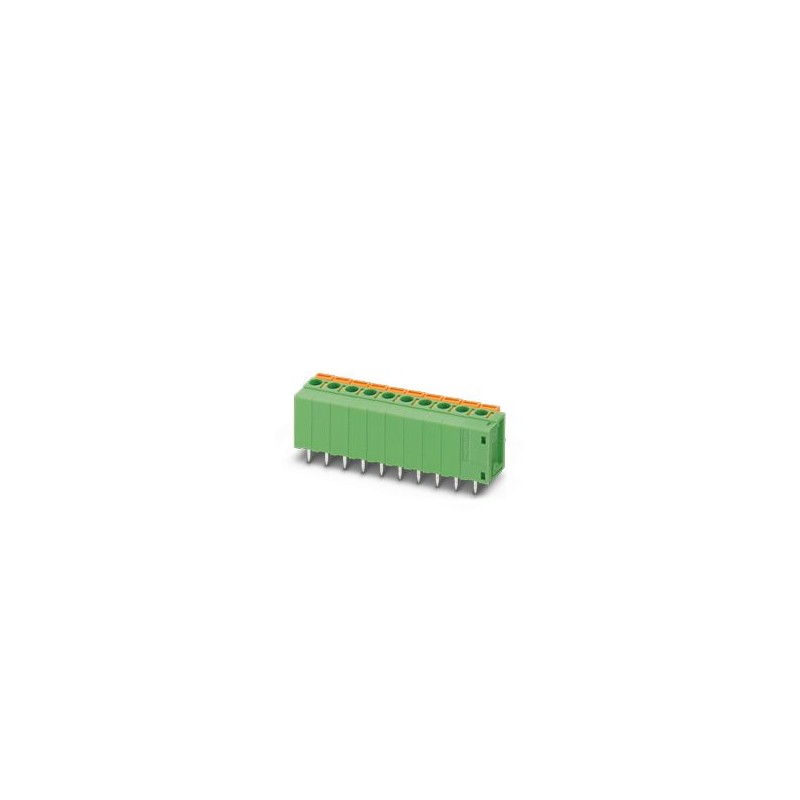

FFKDSA1/V1-5,08-30 1574419 PHOENIX CONTACT Bloco de terminais para placa de circuito impresso, corrente nomi.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FFKDSA1/V1-5,08-30 1574419 PHOENIX CONTACT Bloco de terminais para placa de circuito impresso, corrente nomi..

FFKDSA1/V1-5,08-30

1574419

PHOENIX_CONTACT

1000

Bloco de terminais para placa de circuito impresso, corrente nominal: 15 A, tensão nominal (III/2): 400 V, seção transversal nominal: 1,5 mm², número de linhas: 1, número de polos por linha: 30, família de artigos: FFKDS(A)/V1, passo: 5,08 mm, tipo de conexão: Conexão de mola por empurrar, montagem: Solda por onda, direção de conexão driver/placa de circuito impresso: 90°, cor: verde, arranjo dos pinos: arranjo linear dos pinos, comprimento dos pinos [P]: 3,4 mm, número de pinos de solda por potencial: 2, tipo de embalagem: embalado

Terminal de placa de circuito impresso

PCB terminal block, nominal current: 15 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm2, number of rows: 1, number of positions per row: 30, product range: FFKDS(A)/V1, pitch: 5.08 mm, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 90 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 3.4 mm, number of solder pins per potential: 2, type of packaging: packed in cardboard

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Terminals S
Product typePrinted circuit board terminal
Product familyFFKDS(A)/V1
Number of positions30
Pitch5.08 mm
Number of rows1
Pin layoutLinear pinning
Solder pins per potential2
Electrical properties
Nominal current IN15 A
Nominal voltage UN400 V
Degree of pollution3
Rated voltage (III/3)250 V
Rated surge voltage (III/3)4 kV
Rated voltage (III/2)400 V
Rated surge voltage (III/2)4 kV
Rated voltage (II/2)630 V
Rated surge voltage (II/2)4 kV
Connection data
Connection technology
TypePC terminal block can be aligned
Nominal cross section1.5 mm²
Conductor connection
Connection methodPush-in spring connection
Conductor cross section rigid0.2 mm² ... 1.5 mm²
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG24 ... 16
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 0.75 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 0.75 mm²
Stripping length10 mm
Mounting
Mounting typeWave soldering
Pin layoutLinear pinning
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface terminal point (top layer)Tin (5 - 7 µm Sn)
Metal surface terminal point (middle layer)Nickel (2 - 3 µm Ni)
Metal surface soldering area (top layer)Tin (5 - 7 µm Sn)
Metal surface soldering area (middle layer)Nickel (2 - 3 µm Ni)
Material data - housing
Color (Housing)green (6021)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Material data – actuating element
Color (Actuating element)orange (2003)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawinggklwlyybhu.jpg
Pitch5.08 mm
Width [w]154.94 mm
Height [h]17 mm
Length [l]12.7 mm
Installed height13.6 mm
Solder pin length [P]3.4 mm
Pin dimensions0.5 x 1 mm
PCB design
Hole diameter1.3 mm
Mechanical tests
Test for conductor damage and slackening
SpecificationIEC 60999-1:1990-05
ResultTest passed
Pull-out test
SpecificationIEC 60999-1:1990-05
Conductor cross section/conductor type/tractive force setpoint/actual value0.2 mm² / solid / > 10 N
0.2 mm² / flexible / > 10 N
1.5 mm² / solid / > 40 N
1.5 mm² / flexible / > 40 N
Electrical tests
Temperature-rise test
SpecificationIEC 60998-1:1990-04
Requirement temperature-rise testIncrease in temperature ≤ 45 K
Insulation resistance
SpecificationIEC 60512-2:1985-00
Insulation resistance, neighboring positions1012Ω
Air clearances and creepage distances |
SpecificationIEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)250 V
Rated surge voltage (III/3)4 kV
minimum clearance value - non-homogenous field (III/3)3 mm
minimum creepage distance (III/3)3.2 mm
Rated insulation voltage (III/2)400 V
Rated surge voltage (III/2)4 kV
minimum clearance value - non-homogenous field (III/2)3 mm
minimum creepage distance (III/2)3 mm
Rated insulation voltage (II/2)630 V
Rated surge voltage (II/2)4 kV
minimum clearance value - non-homogenous field (II/2)3 mm
minimum creepage distance (II/2)3.2 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:1982 + AMD 2:1985
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Sweep speed5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (Depending on the current carrying capacity/derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Type of packagingpacked in cardboard

ETIM for 1574419 Ligadores (EC002643)
Característica Valor
Altura (EF000040) 17 mm
Número de níveis (EF002659) 1
Dimensão das conexões (EF006827) 5.08 mm
Corrente nominal especificada In (EF008250) 15 A
Tensão especificada de funcionamento (EF000228) 400 V
Tensão especificada de pico (EF002993) 4 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Tipo de conexão do driver (EF006821) Conexão por terminal de mola
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.25 mm²
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção da ligação de cabo flexível (EF007343) 1.5 mm²
Tipo de conexão da placa de circuito (EF006822) Conexão por solda
Material da superfície de conexão (EF006826) Estanho
Diâmetro do pino de conexão (EF006823) 1.3 mm
Comprimento do pino (EF006825) 3.4 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Verde
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de fixação PCB (EF008226) Contato de conexão
Tipo de aperto da fixação (EF002442) Solda
Tipo de bandas (EF007011) Caixa (para SMD)
