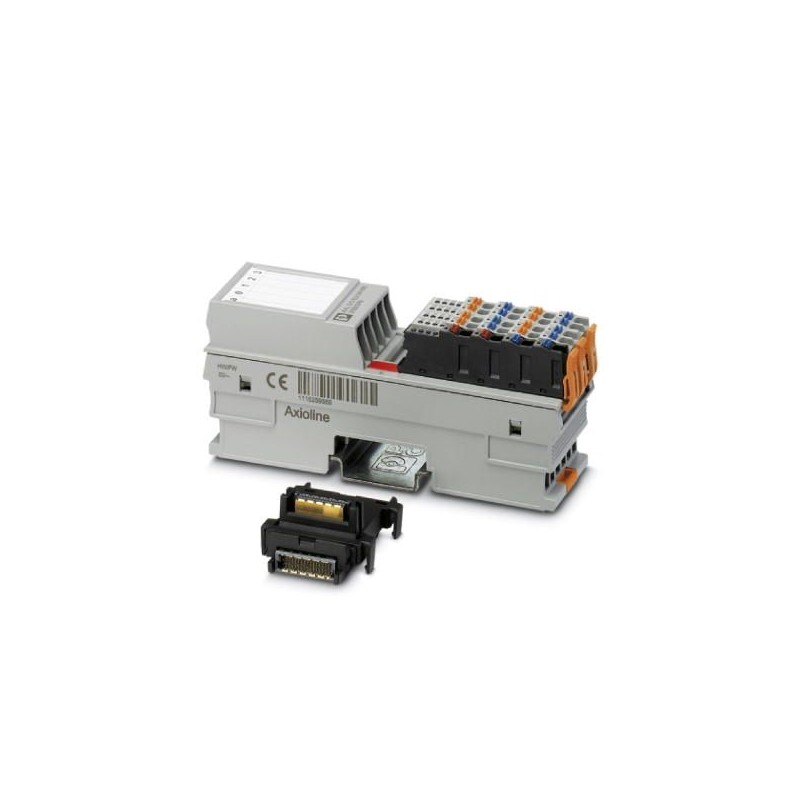

AXL F DO8/2 2A XC 1H 1035427 PHOENIX CONTACT Модуль ввода/вывода
AXL F DO8/2 2A XC 1H
1035427
PHOENIX_CONTACT
Модуль ввода/вывода
AxiolineF, Модуль цифрового выхода, Цифровые выходы: 8, 24 В постоянного тока, 2 А, технология подключения: 2 провода, вариант Extreme Condition, скорость передачи по локальной шине: 100 Мбит/с, индекс защиты: IP20, включая модуль шинного гнезда и разъемы AxiolineF
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - цифров. модуль ввода/вывода
Ввод / вывод
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион тридцать пять тысяч четыреста двадцать семь |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626541570 |
| Вес / шт. (без упаковки) | 191.100 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один |
| Страна происхождения | De (Германия) |
Размеры
| Габаритный чертеж | |
|---|---|
| Ширина | 35 мм |
| Высота | 126.1 мм |
| Глубина | 54 мм |
| Обратите внимание на размеры | Глубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715). |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -25 °C ... 60 °C (Стандарт) |
|---|---|
| От -40 °C ... 70 °C (расширенный, см. раздел “тестирование успешно: использования в экстремальных условиях окружающей среды” в информационной карте.) | |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение/транспорт) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | Степень защиты IP20 |
Данные соединения
| Обозначение | Axioline F разъем |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Обратите внимание на способ подключения | Обратите внимание на информацию, представленную на проводника сечением в “Axioline Ф: системы и установки” руководство пользователя. |
| Проводник сечением сплошной мин. | 0,5 мм2 |
| Проводник сечением сплошной максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,5 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать |
| Проводника сечение AWG Макс. | Шестнадцать |
| Длина зачистки | 8 мм |
Общие
| Тип установки | DIN-рейку |
|---|---|
| Вес нетто | 191.1 г |
| Обратите внимание на технические характеристики вес | с разъемами и базовый модуль шины |
Интерфейсы
| Обозначение | Axioline F в местном автобусе |
|---|---|
| Нет. каналов | Два |
| Способ подключения | Базовый модуль шины |
| Скорость передачи | 100 Мбит / с |
Axioline потенциалов
| Обозначение | Axioline F по локальной шине питания (уАвтобус) |
|---|---|
| Напряжение питания | 5 В постоянного тока (через базовый модуль шины) |
| Ток потребления | Макс. 150 мА |
| Потребляемая мощность | Макс. 750 МВт |
| Обозначение | Поставка цифровых выходных модулей (уО) |
| Напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19.2 в DC ... 30 В DC (включая все допуски, включая пульсации) |
| Ток потребления | Макс. 16 а (обеспечить внешнюю защиту; если суммарный ток 8 а превышен, подключите питание на разъем параллельного питания через обе точки терминала.) |
| Потребляемая мощность | Макс. 480 Вт (из которых 625 МВт с внутренними потерями) |
| Тип защиты | Защита от скачков напряжения питания |
| Защита от переполюсовки напряжения питания | |
| Защита | Макс. 16 В (защита от неправильной полярности до 5) |
Цифровые выходы
| Наименование выход | Цифровые выходы |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Технология подключения | 2-провод |
| Количество выходов | Восемь |
| Тип защиты | Защита от короткого замыкания, защита от перегрузки выходов |
| Выходное напряжение | 24 в |
| Номинальное выходное напряжение | 24 В DC |
| Максимальный выходной ток на канал | 2 а |
| Максимальный выходной ток на каждый модуль | 16 а (внешние защиты) |
| Номинальная нагрузка, индуктивная | Макс. 48 Вася (1.2 ч, 12 Ω, при номинальной нагрузке) |
| Номинальная нагрузка, лампы | Макс. 48 Вт (при номинальном напряжении) |
| Номинальная нагрузка, омическая | Макс. 48 Вт (12 Ω, при номинальной нагрузке) |
Электрическая изоляция
| Раздел тест | 5 вольт питания (логика), питание 24 в (ввода/вывода) 500 В AC 50 Гц 1 минута. |
|---|---|
| Напряжения питания 5 в (логика)/функциональное заземление 500 В AC 50 Гц 1 минута. | |
| Напряжение питания 24 в (ввода/вывода) / функциональное заземление 500 В AC 50 Гц 1 минута. |
Стандартов и правил
| Механические испытания | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г |
|---|---|
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г | |
| Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Класс защиты | В III, МЭК 61140, АН 61140, VDE И 0140-1 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи шестьсот четыреЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи шестьсот четыреЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи шестьсот четыре
| Характеристика | Значение |
|---|---|
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Number of digital inputs (EF001992) | 0 |
| Number of digital outputs (EF001993) | 8 |
| Digital inputs configurable (EF008516) | No |
| Digital outputs configurable (EF008520) | No |
| Type of voltage (input voltage) (EF003033) | DC |
| Type of digital output (EF003601) | Other |
| Output current (EF003202) | 2 A |
| Permitted voltage at output (EF007553) | 24 V |
| Short-circuit protection, outputs available (EF003203) | Yes |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces other (EF003027) | 0 |
| With optical interface (EF003028) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
| Type of electric connection (EF003961) | Other |
| Time delay at signal change (EF002382) | 0 ms |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 35 mm |
| Height (EF000040) | 125.893334 mm |
| Depth (EF000049) | 52.649984 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION RU.pdf | 36 Mbytes |
|
