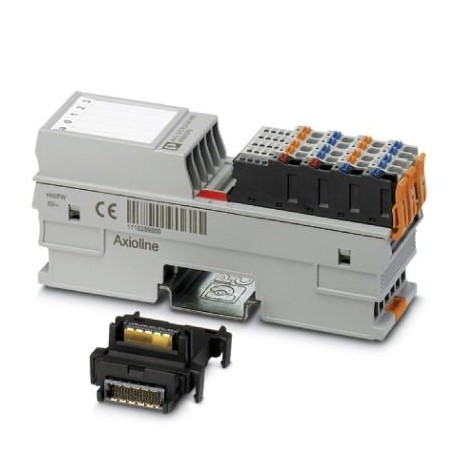

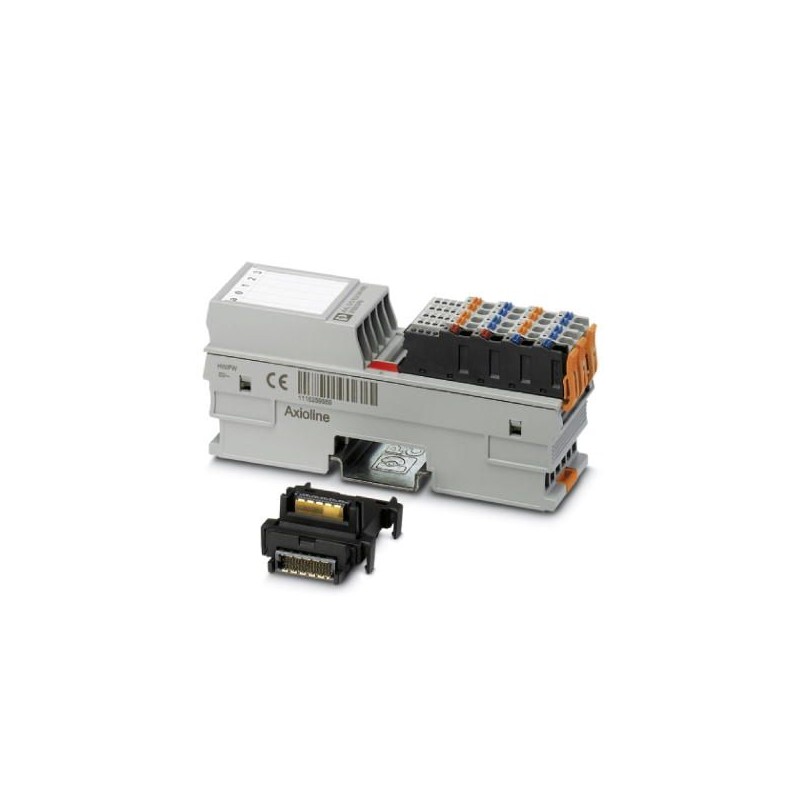

AXL F DO8/2 2A XC 1H 1035427 PHOENIX CONTACT Modulo di I/O
AXL F DO8/2 2A XC 1H
1035427
PHOENIX_CONTACT
Modulo di I/O
AxiolineF, Modulo di uscita digitale, Uscite digitali:8, 24 VDC, 2 A, tecnologia di connessione:2 conduttori, variante Extreme Condition, velocità di trasmissione sul bus locale:100 MBit/s, grado di protezione: IP20, incluso modulo presa bus e connettori AxiolineF
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione trenta cinque mila quattro cento venti sette |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626541570 |
| Peso per Pezzo (escluso imballaggio) | 191.100 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta uno |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno dimensionale | |
|---|---|
| Larghezza | 35 mm |
| Altezza | 126.1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità è valido quando un TH 35-7,5 DIN rail è utilizzato (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Extended, vedere la sezione “Testato con successo: l'utilizzo in condizioni ambientali estreme”, in il foglio di dati.) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Ammessa umidità (funzionamento) | 5 % ... 95 % (senza condensa) |
| Ammessa umidità (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| La pressione dell'aria (stoccaggio/trasporto) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| Grado di protezione | IP20 |
Connessione dati
| Denominazione | Axioline F connettore |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Nota sul metodo di connessione | Si prega di osservare le informazioni fornite su sezioni di conduttore in “Axioline F: sistema di installazione e manuale d'uso. |
| Sezione conduttore solido min. | 0,5 mm2 |
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,5 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 8 mm |
Generale
| Tipo di montaggio | Guida DIN |
|---|---|
| Peso netto | 191.1 g |
| Nota sul peso specifiche | con connettori e bus modulo base |
Interfacce
| Denominazione | Axioline F autobus locale |
|---|---|
| No. di canali | Due |
| Metodo di connessione | Bus modulo base |
| Velocità di trasmissione | 100 Mbps |
Axioline potenzialità
| Denominazione | Axioline F local bus di alimentazione (UAutobus) |
|---|---|
| Tensione di alimentazione | 5 V DC (tramite bus modulo di base) |
| Consumo di corrente | max. 150 mA |
| Consumo di energia | max. 750 mW |
| Denominazione | Alimentazione per moduli di uscita digitali (UO) |
| Tensione di alimentazione | 24 V DC |
| Gamma di tensione di rifornimento | Il 19,2 V DC ... 30 V DC (tra cui tutte le tolleranze, tra cui ripple) |
| Consumo di corrente | max. 16 A (Fornire protezione esterna; se la corrente totale di 8 è superato, collegare l'alimentazione al connettore di alimentazione parallela via entrambi i punti terminali.) |
| Consumo di energia | max. 480 W (di cui 625 mW con perdite interne) |
| Tipo di protezione | Protezione da picchi di tensione di alimentazione |
| L'inversione di polarità della tensione di alimentazione | |
| Protezione | max. 16 A (inversione di polarità grado di protezione fino a 5) |
Uscite digitali
| Il nome di Output | Uscite digitali |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Tecnologia di connessione | 2-wire |
| Numero di risultati | Otto |
| Tipo di protezione | Protezione di cortocircuito, protezione di sovraccarico delle uscite |
| Tensione di uscita | 24 V |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 2 Un |
| Corrente di uscita massima per modulo | 16 A (fornire protezione esterna) |
| Nominale di carico induttivo | max. 48 VA (1.2 H, 12 Ω, a carico nominale) |
| Carico nominale, lampada | max. 48 W (a tensione nominale) |
| Nominale di carico ohmico | max. 48 W (12 Ω, a carico nominale) |
Isolamento elettrico
| Sezione di prova | 5 V comunicazioni potenza (logica), alimentazione 24 V (I/O) 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V di alimentazione (logica)/terra funzionale 500 V AC 50 Hz 1 min. | |
| L'alimentazione a 24 V (I/O) / terra funzionale 500 V AC 50 Hz 1 min. |
Norme e Regolamenti
| Prove meccaniche | Resistenza alle vibrazioni in acc. EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Shock in acc. EN 60068-2-27/IEC 60068-2-27 30g | |
| Continua urti secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 6.0Venti sette millioni due cento quaranta due mila sei centoeCl@ss 7.0Venti sette millioni due cento quaranta due mila sei cento quattroeCl@ss 8.0Venti sette millioni due cento quaranta due mila sei cento quattroeCl@ss 9.0Venti sette millioni due cento quaranta due mila sei cento quattro
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 8 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | altro |
| corrente d'uscita (EF003202) | 2 A |
| tensione ammessa nell'uscita (EF007553) | 24 V |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 125.893334 mm |
| profondità (EF000049) | 52.649984 mm |
