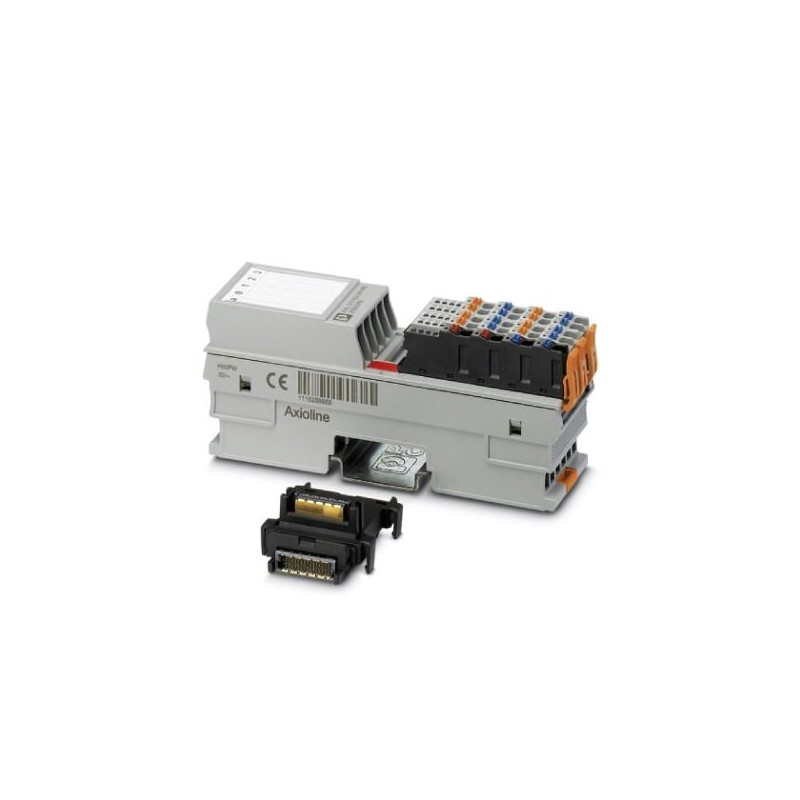

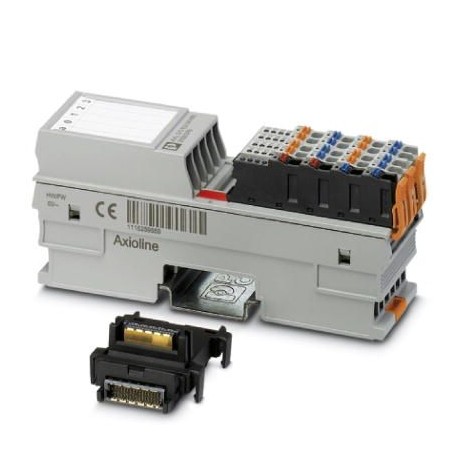

AXL F DO8/2 2A XC 1H 1035427 PHOENIX CONTACT Módulo de e/S
AXL F DO8/2 2A XC 1H
1035427
PHOENIX_CONTACT
Módulo de e/S
AxiolineF, Módulo de saída digital, Saídas digitais:8, 24 VCC, 2 A, tecnologia de conexão:2 condutores, variante Extreme Condition, velocidade de transmissão no barramento local:100 MBit/s, índice de proteção: IP20, incluindo módulo de soquete de barramento e conectores AxiolineF
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão de trinta e cinco mil quatrocentos e vinte e sete |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos quarenta e um mil quinhentos e setenta |
| Peso por Peça (excluindo embalagem) | 191.100 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e um |
| País de origem | DE (Alemanha) |
Dimensões
| Desenho Dimensional | |
|---|---|
| Largura | 35 mm |
| Altura | 126.1 mm |
| Profundidade | 54 mm |
| Nota sobre as dimensões | A profundidade é válido quando um TH 35-7,5 trilho DIN é usado (de acordo com EN 60715). |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Extended, consulte a secção "Testado com êxito: uso sob condições ambientais extremas" na folha de dados.) | |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Admissível umidade (operação) | 5 % a 95 % (sem condensação) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (sem condensação) |
| Pressão de ar (operação) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Ligação de dados
| Designação | Axioline conector F |
|---|---|
| Método de ligação | Push-in de conexão |
| Nota sobre o método de conexão | Por favor observe as informações fornecidas nas seções transversais do condutor no "Axioline F: sistema e instalação" manual do usuário. |
| Condutor de seção transversal do sólido min. | 0,5 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,5 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Geral
| Tipo de montagem | Trilho DIN |
|---|---|
| Peso líquido | 191.1 g |
| Nota sobre especificações de peso | com conectores e de autocarro da base de dados de módulo |
Interfaces
| Designação | Axioline F barramento local |
|---|---|
| Não. de canais | Dois |
| Método de ligação | Barramento da base de dados de módulo |
| Velocidade de transmissão | 100 Mbps |
Axioline potenciais
| Designação | Axioline F local de alimentação do barramento (UÔnibus) |
|---|---|
| Tensão de alimentação | 5 V DC (através do barramento do módulo base) |
| Consumo de corrente | max. 150 mA |
| Consumo de potência | max. 750 mW |
| Designação | Alimentação para módulos de saída digital (UO) |
| Tensão de alimentação | 24 V DC |
| Faixa de alimentação de tensão | 19.2 V DC ... 30 V DC (incluindo todas as tolerâncias, incluindo o ripple) |
| Consumo de corrente | max. 16-A (Fornecer proteção externa; se a corrente total de 8 Um é excedido, ligue a alimentação ao conector de alimentação em paralelo através de ambos os pontos terminais.) |
| Consumo de potência | max. 480 W (dos quais 625 mW interno com perdas) |
| Tipo de protecção | Proteção contra surtos de tensão de alimentação |
| Inversão de polaridade proteção da tensão de alimentação | |
| Protecção | max. 16-A (inversão de polaridade proteção de até 5 a) |
Saídas digitais
| O nome de saída | Saídas digitais |
|---|---|
| Método de ligação | Push-in de conexão |
| Tecnologia de conexão | 2-fio |
| Número de saídas | Oito |
| Tipo de protecção | Proteção contra curto-circuito, proteção contra sobrecarga das saídas |
| Tensão de saída | 24 V |
| Tensão Nominal de saída | 24 V DC |
| Corrente máxima de saída por canal | 2 |
| Corrente máxima de saída por módulo | 16-A (fornecer uma protecção externa) |
| Carga Nominal, indutivo | max. 48 VA (1.2 H, 12 Ω, em carga nominal) |
| Carga Nominal, a lâmpada | max. 48 W (com tensão nominal) |
| Carga Nominal, ôhmico | max. 48 W (12 Ω, em carga nominal) |
Isolamento eléctrico
| Seção de teste | 5 V comunicações energia (lógica), 24 V alimentação (e/S) 500 V AC 50 Hz, 1 min. |
|---|---|
| 5 V alimentação (lógica)/terra funcional 500 V AC 50 Hz, 1 min. | |
| 24 V alimentação (I/O) / terra funcional 500 V AC 50 Hz, 1 min. |
Normas e Regulamentos
| Ensaios mecânicos | Resistência à vibração em acc. com EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque na acc. com a EN 60068-2-27/IEC 60068-2-27 30g | |
| Contínuo choque de acordo com a EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 6.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentoseCl@ss 7.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e quatroeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e quatroeCl@ss 9.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e quatro
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 0 |
| Número de saídas digitais (EF001993) | 8 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Outro |
| Corrente de saída (EF003202) | 2 A |
| Tensão permitida na saída (EF007553) | 24 V |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 35 mm |
| Altura (EF000040) | 125.893334 mm |
| Profundidade (EF000049) | 52.649984 mm |
