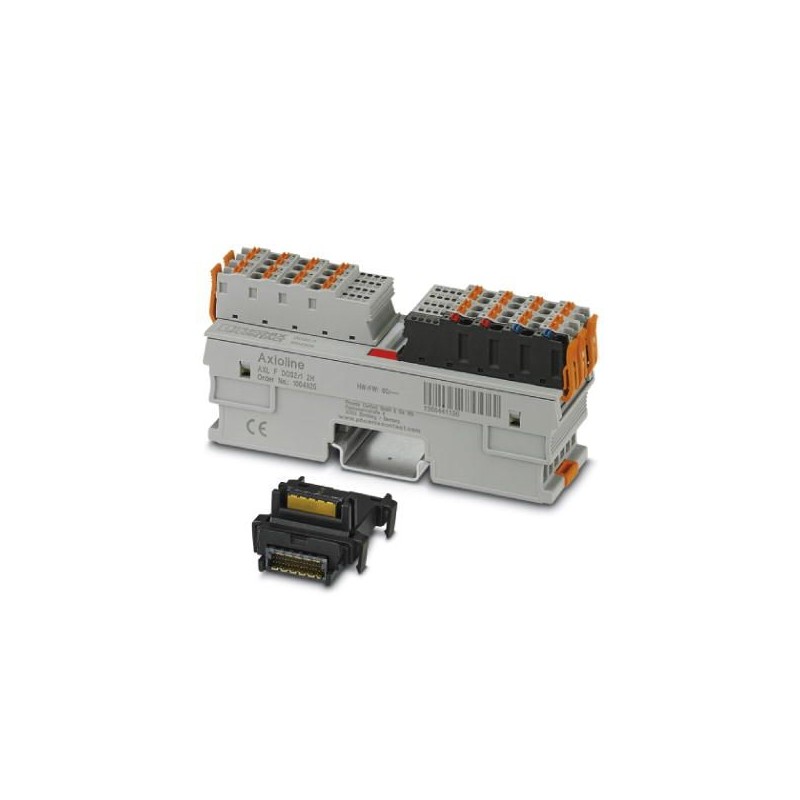

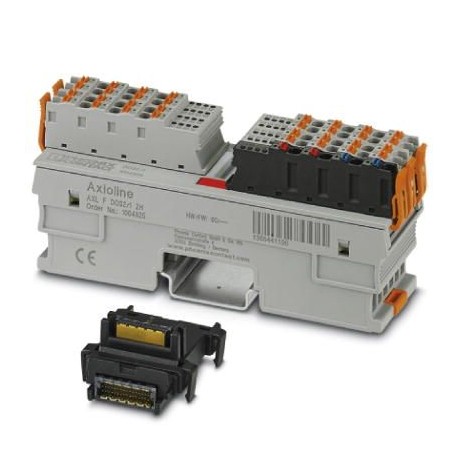

AXL F DO32/1 2H 1004925 PHOENIX CONTACT Модуль ввода/вывода Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

AXL F DO32/1 2H 1004925 PHOENIX CONTACT Модуль ввода/вывода

AXL F DO32/1 2H

1004925

PHOENIX_CONTACT

Модуль ввода/вывода

AxiolineF, Модуль цифрового выхода, Цифровые выходы: 32, 24 В постоянного тока, 500 мА, технология подключения:1 драйвер, скорость передачи данных по локальной шине: 100 Мбит/с, индекс защиты: IP20, включая модуль разъема шины и разъемы AxiolineF

Подробнее


Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - цифров. модуль ввода/вывода

Ввод / вывод

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $428.54
Цена за единицу: $428.54
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Related products

▲

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион четыре тысячи девятьсот двадцать пять
Единица упаковки1 ПК
ГНТП4055626474700
Вес / шт. (без упаковки)159.000 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один
Страна происхожденияDe (Германия)

Размеры

Габаритный чертеж
Ширина35 мм
Высота129.9 мм
Глубина54 мм
Обратите внимание на размерыГлубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715).

Условия окружающей среды

Температура окружающей среды (эксплуатация)-25 °С ... 60 °С
Температура окружающей среды (хранение/транспорт)ОТ -40 °C ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (non-конденсировать)
Допустимая влажность воздуха (хранение/транспорт)5 % ... 95 % (non-конденсировать)
Давление воздуха (эксплуатация)70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспорт)70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защитыСтепень защиты IP20

Данные соединения

ОбозначениеAxioline F разъем
Способ подключенияБыстроразъемное соединение
Обратите внимание на способ подключенияОбратите внимание на информацию, представленную на проводника сечением в “Axioline Ф: системы и установки” руководство пользователя.
С малым сечение провода и большой ток, температуру точки терминала может доходить до 31 K выше температуры окружающей среды.
При выборе кабеля, необходимо соблюдать допустимые рабочие температуры в соответствии с IEC и UL.
Проводник сечением сплошной мин.0,2 мм2
Проводник сечением сплошной максимум.1,5 мм2
Проводник поперечное сечение, гибкий мин.0,2 мм2
Проводник поперечное сечение, гибкий максимум.1,5 мм2
Проводника сечение AWG в мин.Двадцать четыре
Проводника сечение AWG Макс.Шестнадцать
Длина зачистки8 мм

Общие

Тип установкиDIN-рейку
Вес нетто159 г
Обратите внимание на технические характеристики весс разъемами и базовый модуль шины
Степень загрязненияДва

Интерфейсы

ОбозначениеAxioline F в местном автобусе
Нет. каналовДва
Способ подключенияБазовый модуль шины
Скорость передачи100 Мбит / с

Axioline потенциалов

ОбозначениеAxioline F по локальной шине питания (уАвтобус)
Напряжение питания5 В постоянного тока (через базовый модуль шины)
Ток потребленияМакс. 60 мА
Потребляемая мощностьМакс. 300 МВт
ОбозначениеПоставка цифровых выходных модулей (уО)
Напряжение питания24 В DC
Диапазон напряжения питания19.2 в DC ... 30 В DC (включая все допуски, включая пульсации)
Ток потребленияМакс. 16 а (обеспечить внешнюю защиту; если суммарный ток 8 а превышен, подключите питание на разъем параллельного питания через обе точки терминала.)
Потребляемая мощностьМакс. 480 Вт (из которых 2,4 Вт составляют внутренние потери)
Тип защитыЗащита от скачков напряжения питания
Защита от переполюсовки напряжения питания
ЗащитаМакс. 16 В (защита от неправильной полярности до 5)

Цифровые выходы

Наименование выходЦифровые выходы
Способ подключенияБыстроразъемное соединение
Технология подключения1-провод
Количество выходовТридцать два
Тип защитыЗащита от короткого замыкания, защита от перегрузки выходов
Выходное напряжение24 В DC
Номинальное выходное напряжение24 В DC
Максимальный выходной ток на канал500 мА
Максимальный выходной ток на каждый модуль16 а (внешние защиты)
Номинальная нагрузка, индуктивнаяМакс. 12 ва (1.2 сек, 48 Ω, номинальное напряжение)
Номинальная нагрузка, лампыМакс. 12 Вт (при номинальном напряжении)
Номинальная нагрузка, омическаяМакс. 12 Вт (48 ом и номинальном напряжении)

Электрическая изоляция

Раздел тест5 вольт питания (логика), питание 24 в (ввода/вывода) 500 В AC 50 Гц 1 минута.
Напряжения питания 5 в (логика)/функциональное заземление 500 В AC 50 Гц 1 минута.
Напряжение питания 24 в (ввода/вывода) / функциональное заземление 500 В AC 50 Гц 1 минута.

Стандартов и правил

Механические испытанияСопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г
Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г
Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г
Класс защитыВ III, МЭК 61140, АН 61140, VDE И 0140-1

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации


ETIM for 1004925 PLC's (EC001599)
Характеристика Значение
Supply voltage DC (EF007534) 19.2 V
Voltage type (supply voltage) (EF002991) DC
Number of digital inputs (EF001992) 0
Number of digital outputs (EF001993) 32
Digital inputs configurable (EF008516) No
Digital outputs configurable (EF008520) No
Type of voltage (input voltage) (EF003033) DC
Type of digital output (EF003601) Other
Output current (EF003202) 0.5 A
Permitted voltage at output (EF007553) 24 V
Short-circuit protection, outputs available (EF003203) Yes
Number of HW-interfaces industrial Ethernet (EF003020) 0
Number of interfaces PROFINET (EF006932) 0
Number of HW-interfaces RS-232 (EF003021) 0
Number of HW-interfaces RS-422 (EF003022) 0
Number of HW-interfaces RS-485 (EF003023) 0
Number of HW-interfaces serial TTY (EF003024) 0
Number of HW-interfaces parallel (EF003026) 0
Number of HW-interfaces wireless (EF006933) 0
Number of HW-interfaces USB (EF003025) 0
Number of HW-interfaces other (EF003027) 0
With optical interface (EF003028) No
Radio standard Bluetooth (EF007178) No
Radio standard WLAN 802.11 (EF007179) No
Radio standard GPRS (EF008523) No
Radio standard GSM (EF008524) No
Radio standard UMTS (EF008525) No
IO link master (EF007298) No
System accessory (EF004118) Yes
Degree of protection (IP) (EF005474) IP20
Type of electric connection (EF003961) Other
Time delay at signal change (EF002382) 0 ms
Fieldbus connection over separate bus coupler possible (EF004002) Yes
Suitable for rail mounting (EF003972) Yes
Wall mounting/direct mounting (EF007020) No
Front built-in possible (EF007016) No
Rack-assembly possible (EF007018) No
Suitable for safety functions (EF001597) No
SIL according to IEC 61508 (EF009889) None
Performance level according to EN ISO 13849-1 (EF007399) None
Appendant operation agent (Ex ia) (EF004141) No
Appendant operation agent (Ex ib) (EF004142) No
Explosion safety category for gas (EF003997) None
Explosion safety category for dust (EF003998) None
Width (EF000008) 35 mm
Height (EF000040) 129.387027 mm
Depth (EF000049) 52.589984 mm
