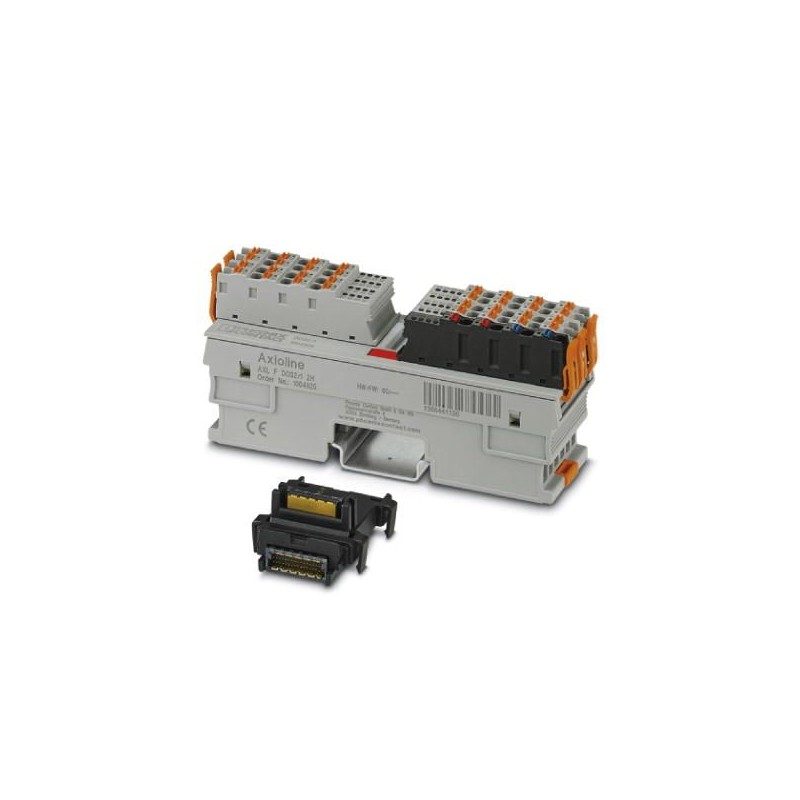

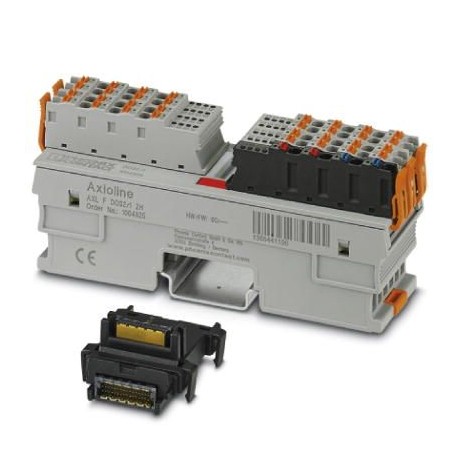

AXL F DO32/1 2H 1004925 PHOENIX CONTACT Module d'e/S
AXL F DO32/1 2H
1004925
PHOENIX_CONTACT
Module d'e/S
AxiolineF, Module de sortie numérique, Sorties numériques :32, 24 VDC, 500 mA, Technique de connexion :1 pilote, vitesse de transmission sur le bus local :100 MBit/s, indice de protection : IP20, y compris module de prise de bus et connecteurs AxiolineF
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre mille neuf cent vingt cinq |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626474700 |
| Poids par Pièce (hors emballage) | 159.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Dimensions du dessin | |
|---|---|
| Largeur | 35 mm |
| Hauteur | De 129,9 mm |
| Profondeur | 54 mm |
| Note sur les dimensions | La profondeur est valide lorsqu'un TH 35-7,5 DIN rail est utilisé (selon EN 60715). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
Les données de connexion
| Désignation | Axioline F connecteur |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Note sur la méthode de connexion | Veuillez observer les informations fournies sur le chef d'orchestre de la croix dans les sections “Axioline F: système et de l'installation” du manuel d'utilisation. |
| Avec un petit chef de section et à courant élevé, le point terminal de la température peut atteindre jusqu'à 31 K au-dessus de la température ambiante. | |
| Lors de la sélection de câbles, d'observer le fonctionnement autorisée température conformément à la norme IEC ou UL. | |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Général
| Type de montage | Rail DIN |
|---|---|
| Poids Net | 159 g |
| Note sur les spécifications de poids | avec des connecteurs de bus et de module de base |
| Degré de pollution | Deux |
Interfaces
| Désignation | Axioline F de bus local |
|---|---|
| Pas de. de canaux | Deux |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
Axioline potentiels
| Désignation | Axioline F local bus d'alimentation (UBus) |
|---|---|
| La tension d'alimentation | 5 V DC (par le biais du bus module de base) |
| Consommation de courant | max. 60 mA |
| La consommation d'énergie | max. 300 mW |
| Désignation | D'alimentation pour les modules de sortie numériques (UO) |
| La tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19.2 ... 30 V DC V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | max. 16 A (Fournir protection externe; si le courant total de 8 Un est dépassé, branchez l'alimentation sur le connecteur d'alimentation en parallèle par les deux points terminaux.) |
| La consommation d'énergie | max. 480 W (dont 2,4 W, constituent des pertes) |
| Type de protection | De protection de montée subite de la tension d'alimentation |
| L'inversion de polarité protection de la tension d'alimentation | |
| La Protection de l' | max. 16 A (l'inversion de polarité protection jusqu'à 5 A) |
Sorties numériques
| Nom de sortie | Sorties numériques |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| La technologie de connexion | 1-wire |
| Nombre de sorties | Trente deux |
| Type de protection | Protection de court-circuit, protection contre la surcharge des sorties |
| La tension de sortie | 24 V DC |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie Maximum par module | 16 A (fournir protection externe) |
| Charge nominale, inductif | max. 12 VA (1,2 H, 48 Ω, avec tension nominale) |
| Charge nominale de la lampe | max. 12 W (tension nominale) |
| Charge nominale, ohmique | max. 12 W (48 Ω, avec tension nominale) |
L'isolation électrique
| Section d'essai | 5 V communications puissance (logique), 24 V (I/O) 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V de l'alimentation (logique)/mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| 24 V (I/O) / mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. |
Les normes et les Règlements
| Essais mécaniques | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 30g | |
| Continue de chocs selon EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de Protection | III, CEI 61140, EN 61140, VDE 0140-1 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 6.0Vingt sept million deux cent quarante deux mille six centeCl@ss 7.0Vingt sept million deux cent quarante deux mille six cent quatreeCl@ss 8.0Vingt sept million deux cent quarante deux mille six cent quatreeCl@ss 9.0Vingt sept million deux cent quarante deux mille six cent quatre
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 32 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Autre |
| Courant de sortie (EF003202) | 0.5 A |
| Tension admissible à la sortie (EF007553) | 24 V |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 129.387027 mm |
| Profondeur (EF000049) | 52.589984 mm |
