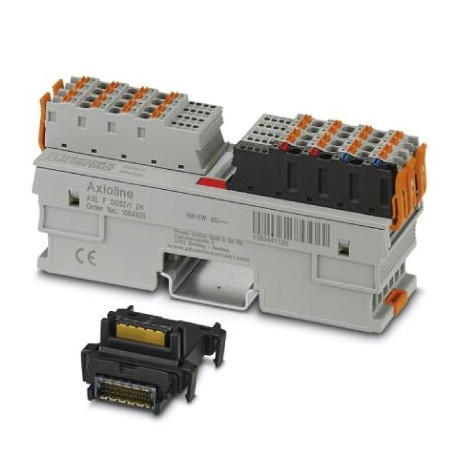

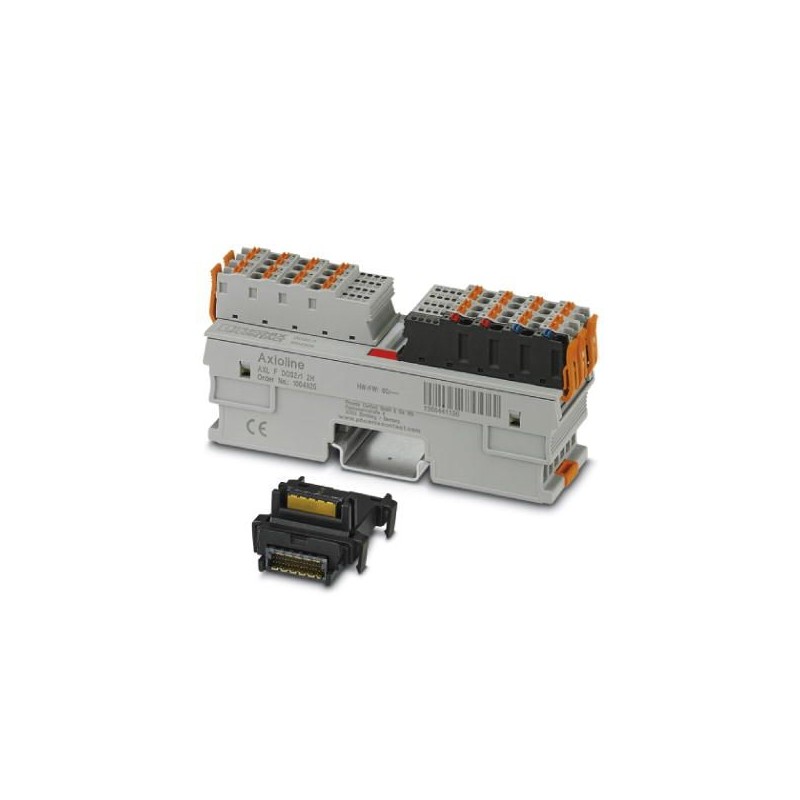

AXL F DO32/1 2H 1004925 PHOENIX CONTACT Módulo de e/S
Referência: AXL F DO32/1 2H
Código: 1004925
Fabricante: PHOENIX_CONTACT
Descrição:
Módulo de e/S
AxiolineF, módulo de saída digital, saídas digitais: 32, 24 VCC, 500 mA, tecnologia de conexão: 1 driver, velocidade de transmissão no barramento local: 100 MBit/s, índice de proteção: IP20, incluindo módulo de soquete de barramento e conectores AxiolineF
Categorias:
- Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
- PHOENIX_CONTACT > E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
- Mais informação
- ETIM
- Avaliações
JÁ VISTOS
MAIS INFORMAÇÃO
Chave De Dados Comerciais
| Orderkey | Um milhão de quatro mil novecentos e vinte e cinco |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e setenta e quatro mil, setecentos |
| Peso por Peça (excluindo embalagem) | 159.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e um |
| País de origem | DE (Alemanha) |
Dimensões
| Desenho Dimensional | |
|---|---|
| Largura | 35 mm |
| Altura | 129.9 mm |
| Profundidade | 54 mm |
| Nota sobre as dimensões | A profundidade é válido quando um TH 35-7,5 trilho DIN é usado (de acordo com EN 60715). |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Admissível umidade (operação) | 5 % a 95 % (sem condensação) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (sem condensação) |
| Pressão de ar (operação) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Ligação de dados
| Designação | Axioline conector F |
|---|---|
| Método de ligação | Push-in de conexão |
| Nota sobre o método de conexão | Por favor observe as informações fornecidas nas seções transversais do condutor no "Axioline F: sistema e instalação" manual do usuário. |
| Com um pequeno condutor de seção transversal e alta corrente, o ponto terminal da temperatura pode chegar a até 31 de K acima da temperatura ambiente. | |
| Ao selecionar os cabos, observar as admissível temperatura de operação, em conformidade com a norma IEC ou UL. | |
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Geral
| Tipo de montagem | Trilho DIN |
|---|---|
| Peso líquido | 159 g |
| Nota sobre especificações de peso | com conectores e de autocarro da base de dados de módulo |
| Grau de poluição | Dois |
Interfaces
| Designação | Axioline F barramento local |
|---|---|
| Não. de canais | Dois |
| Método de ligação | Barramento da base de dados de módulo |
| Velocidade de transmissão | 100 Mbps |
Axioline potenciais
| Designação | Axioline F local de alimentação do barramento (UÔnibus) |
|---|---|
| Tensão de alimentação | 5 V DC (através do barramento do módulo base) |
| Consumo de corrente | max. 60 mA |
| Consumo de potência | max. 300 mW |
| Designação | Alimentação para módulos de saída digital (UO) |
| Tensão de alimentação | 24 V DC |
| Faixa de alimentação de tensão | 19.2 V DC ... 30 V DC (incluindo todas as tolerâncias, incluindo o ripple) |
| Consumo de corrente | max. 16-A (Fornecer proteção externa; se a corrente total de 8 Um é excedido, ligue a alimentação ao conector de alimentação em paralelo através de ambos os pontos terminais.) |
| Consumo de potência | max. 480 W (dos quais 2,4 W constituem interno perdas) |
| Tipo de protecção | Proteção contra surtos de tensão de alimentação |
| Inversão de polaridade proteção da tensão de alimentação | |
| Protecção | max. 16-A (inversão de polaridade proteção de até 5 a) |
Saídas digitais
| O nome de saída | Saídas digitais |
|---|---|
| Método de ligação | Push-in de conexão |
| Tecnologia de conexão | 1-fio |
| Número de saídas | Trinta e dois |
| Tipo de protecção | Proteção contra curto-circuito, proteção contra sobrecarga das saídas |
| Tensão de saída | 24 V DC |
| Tensão Nominal de saída | 24 V DC |
| Corrente máxima de saída por canal | 500 mA |
| Corrente máxima de saída por módulo | 16-A (fornecer uma protecção externa) |
| Carga Nominal, indutivo | max. 12 VA (1.2 H, 48 Ω, com tensão nominal) |
| Carga Nominal, a lâmpada | max. 12 W (com tensão nominal) |
| Carga Nominal, ôhmico | max. 12 W (48 Ω, com tensão nominal) |
Isolamento eléctrico
| Seção de teste | 5 V comunicações energia (lógica), 24 V alimentação (e/S) 500 V AC 50 Hz, 1 min. |
|---|---|
| 5 V alimentação (lógica)/terra funcional 500 V AC 50 Hz, 1 min. | |
| 24 V alimentação (I/O) / terra funcional 500 V AC 50 Hz, 1 min. |
Normas e Regulamentos
| Ensaios mecânicos | Resistência à vibração em acc. com EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque na acc. com a EN 60068-2-27/IEC 60068-2-27 30g | |
| Contínuo choque de acordo com a EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 6.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentoseCl@ss 7.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e quatroeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e quatroeCl@ss 9.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e quatro
ETIM for 1004925 PLC´s (EC001599)
Nome da característica
Valor da característica
Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica19.2 V
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica0
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica32
Nome da característicaEntradas digitais configuráveis (EF008516)
Valor da característicaNão
Nome da característicaSaídas digitais configuráveis (EF008520)
Valor da característicaNão
Nome da característicaTipo de tensão (tensão de entrada) (EF003033)
Valor da característicaDC
Nome da característicaTipo de saída digital (EF003601)
Valor da característicaOutro
Nome da característicaCorrente de saída (EF003202)
Valor da característica0.5 A
Nome da característicaTensão permitida na saída (EF007553)
Valor da característica24 V
Nome da característicaProteção contra curto-circuito, saídas disponíveis (EF003203)
Valor da característicaSim
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica0
Nome da característicaNúmero de interfaces HW de série TTY (EF003024)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaAcessório do sistema (EF004118)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaOutro
Nome da característicaTempo de atraso na troca de sinal (EF002382)
Valor da característica0 ms
Nome da característicaConexão de barramento de campo possível em acoplador de barramento separado (EF004002)
Valor da característicaSim
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaNão
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaNão
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaLargura (EF000008)
Valor da característica35 mm
Nome da característicaAltura (EF000040)
Valor da característica129.387027 mm
Nome da característicaProfundidade (EF000049)
Valor da característica52.589984 mm
