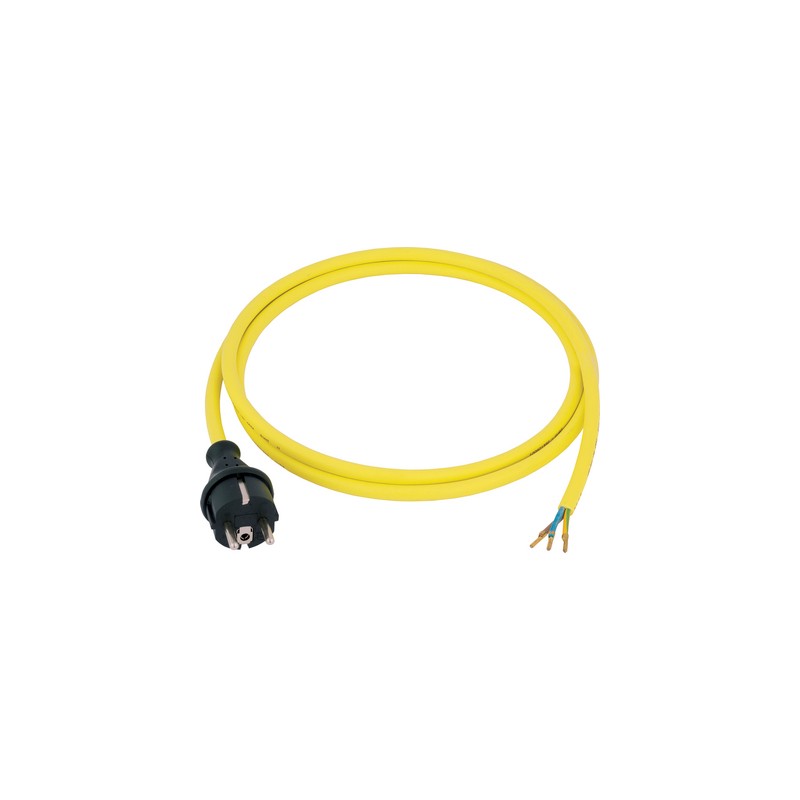

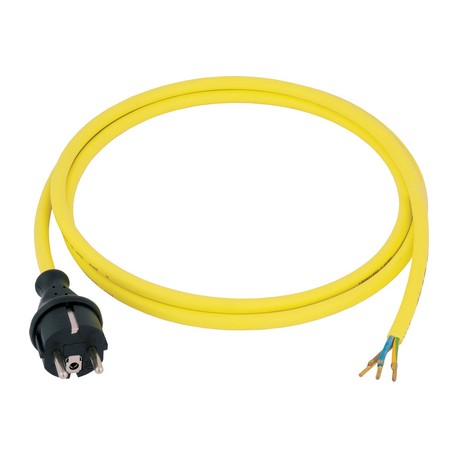

73224187 LAPP ÖLFLEX ВИЛКА 540P07 2X1.5 3.5M IP20V250V

выручка

• Кабель предварительного соединителя для экономии времени при установке
• 3-проводниковые варианты с классом защиты IP 44, секцией проводника 1,5 мм² и разъемами SchuKo (идентифицируемыми по «P07 3G1.5» в названии статьи) соответствуют определенным техническим характеристикам сторонних производителей. Например, они соответствуют немецким BG или DGUV с точки зрения экстремальных условий, категории промышленного использования K2, повышенного электрического риска и использования на строительных площадках.
• Совместимость с соединительными системами типа E и типа F, а также назначение полюсов в соответствии с чешским стандартом CSN для широкого использования в Европе
• Прочный продукт, благодаря внешнему материалу оболочки, стойкому к маслам / ГРЯЗИ, истиранию и порезам, а также устойчивости к ультрафиолетовому излучению, озону и гидролизу всего
• Желтый цвет внешней оболочки для быстрого и визуального восприятия, а также для предотвращения несчастных случаев и повреждений

Область использования

• При сборке приборов и электрических шкафов, специально для мобильного использования, подключается к европейской инфраструктуре TN с номинальным напряжением U0/U = 230/400 В при 50 до 60 Гц
• 3-проводниковые варианты со степенью защиты IP 44 подходят в Европе для наружного использования и могут подвергаться воздействию дождя
• 3-проводниковые варианты с КЛАССОМ ЗАЩИТЫ IP 44 и сечением проводника 1,5 мм2 (идентифицируемые по «P07 3G1.5» в названии изделия) подходят для промышленного использования категории 2 (K2) согласно BGI/GUV-I 600, как тяжелый тип с высокой электрической опасностью согласно BGI 594, а также для сложных механических условий в соответствии с DIN VDE 0620-2-1, включая строительные площадки согласно DGUV, Информация 203-006 (BGI/GUV-I 608) (при исключении исключительных условий эксплуатации)
• 2-проводниковые варианты с классом защиты IP 20 не должны вступать в контакт с водой и, как правило, не предназначены для промышленного применения или строительных площадок
• Внимание к разгрузке тяги во время монтажа. Изоляционный материал проводников может обладать расширяемыми и/или скользящими свойствами, поэтому необходимо обеспечить, чтобы однополярные кабели кабеля не упрегали тяги во время монтажа. Отсоедините источник напряжения, потянув непосредственно за черный разъем, а не за желтый провод.

Особенности продукта

• Кабель: ÖLFLEX^®540P LAPP, гибкий соединительный кабель класса 5 для случайного изгиба и цветовой кодировки HD 308 / VDE 0293-308
• Желтая внешняя оболочка кабеля PUR: безгалогенная, огнестойкая в соответствии с IEC 60332-1-2, устойчивая к ультрафиолетовым лучам, озону, истиранию, порезам, гидролизу, микробам, маслостойкая в соответствии с EN 50363-10-2 и буровой раствор, устойчивая к буровым растворам в соответствии с Приложением D МЭК 61892-4
• Встроенный кабель ÖLFLEX® 540 P выдерживает высокие механические нагрузки и устойчив к кислотам, отбеливателям и минеральным маслам
• Штепсельные системы Тип E (французский) и Тип F: Вилки CEE 7/17 без контакта заземления одинаково совместимы с обеими системами, CEE 7/7 штекер с контактом заземления дополнительно контакт заземления с обеими системами штепсельной установки
• В зависимости от последней стандартной версии изделия: степень защиты IP20 (EEC 7/17) или IP44 (EEC 7/7);
  Стандартные разъемы с IP44 отвечают сложным условиям согласно Приложению C VDE 0620-2-1;
  номинальный ток всех стандартных разъемов 16 А согласно DIN VDE 0620-2-1;
  Устойчивые к ультрафиолетовому излучению черные разъемы

Эталонные стандарты / Сертификаты

• Кабель ÖLFLEX^®540 P LAPP:
  Номер регистратии VDE 6583 - CA 300/500 В до 1 мм²;
  Номер регистратии VDE 6584 - CA 450/750 В от 1,5 мм²
• Стандартный разъем экструдирован и протестирован в соответствии с DIN VDE 0620-2-1 (и другими соответствующими национальными стандартами модели). Сертифицировано в соответствии с KEMA-KEUR аккредитованным DEKRA сторонним органом
• Стандартный разъем экструдирован и протестирован в соответствии с IEC 60884-1. Сертифицировано в соответствии с IECEE/IEC аккредитованным DEKRA сторонним органом на основе процедуры проверки схемы CB
• Стандартные основания для второго обработанного конца (пилинг, очистка от кожи, обжимка): DIN EN 61238-1 (VDE 0220), DIN EN 60352-2

Состав продукта

• Кабель TPE/PUR ÖLFLEX® 540 P с регистрацией VDE, гибкий (класс 5 согласно IEC 60228), желтый, устойчивый к химическим веществам, с цветовой маркировкой в соответствии с HD 308 / VDE 0293-308 и различные классы номинального напряжения IEC U0 / U в зависимости от номинального сечения проводника (см. раздел «Технические характеристики»)
• Однофазный разъем по DIN VDE 0620-2-1 с номинальным напряжением 250 В, черный, экструдированный
• Соединительные системы типа E (французский) и типа F: CEE 7/17 бесконтактный защитный разъем, одинаково совместимый со штекером для обеих систем, вилка CEE 7/7 с защитным контактом дополнительно для обеих систем также с защитным контактом. Оба разъема CEE с функциональным распределением контактов полюсов в соответствии с чешским стандартом CSN, но в соответствии с большинством европейских назначений
• Стандартный разъем, опция 1: 2-полюсный разъем, круглый, незапахлый / прямой контур, без защитных контактов (на основе CEE 7/17), материал ПВХ, степень защиты IP 20 (не водонепроницаемая)
• Стандартный разъем, опция 2: 2-полюсный разъем с защитным контактом (на основе CEE 7/7), негибающийся / прямой, материал ПВХ, степень защиты IP 44 (защита от брызг)
• Второй конец кабеля: отслоен на 3 см от конца кабеля, без сварных швов / обжимных втулк, механически обжатых в отслаивающихся проводниках без соединительной вкладки и с металлическим воротником, обжатым в изоляторе проводника, в соответствии с DIN EN 60352-2
• По требованию: Стандартная версия с дополнительным номером детали LAPP с дополнительным усиленным тяговым разрядом между внешней крышкой кабеля и экструзией окружающего разъема

Классификация ETS 5

• Идентификатор класса ИДВТ 5.0: EC001576
• Класс 5.0 ИДВТ Описание: Шнур питания

Рейтинг ETTIM 6

• Идентификатор класса ETIM 6.0: EC001576
• ETIM 6.0 Класс-Описание: Кабель сетевого подключения

Идентификационный код водителя

• Согласно VDE 0293-308 (Таблица Т9 приложения)

Обучение водителей

• Тонкий провод, согласно VDE 0295 CIase 5 / IEC 60228 CIase 5

Минимальный радиус кривизны

• Периодическое гибкое использование: 10 x наружный диаметр
• Фиксированная установка: 4 x наружный диаметр

номинальное напряжение

• Номинальное напряжение разъемов 250 В согласно VDE 0620-2-1 составляеттолькоактуальные идопустимо длятемнепрерывная работа всех готовых кондитерских изделий
• Классы переменного напряжения IEC кабеля LAPP ÖLFLEX® 540 P зависят от номинального сечения проводника:
  До 1 мм2 вкл.: U0/U = 300/500 В;
  Проводники 1,5 мм2 и выше: U0/U = 450/750 В
  (не поддерживает в качестве эталона максимальное непрерывное рабочее напряжение всей соединительной проводки; вместо этого допустимо только номинальное напряжение разъема 250 В в соответствии с VDE 0620-2-1

испытательное напряжение

• Монтаж: 2000 В

Защитный проводник

• G = с защитным проводником AM/VE
