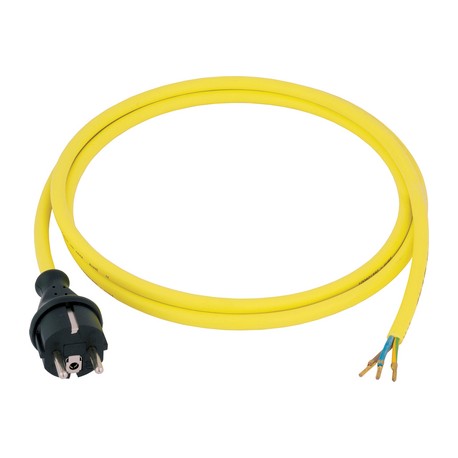

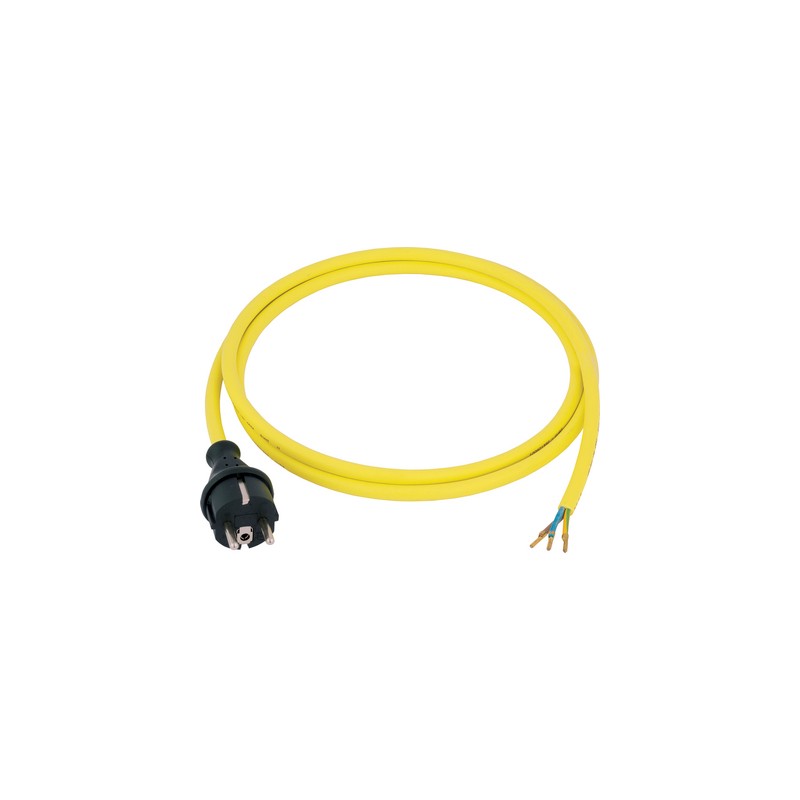

73224187 LAPP PRISE ÖLFLEX 540P07 2X1.5 3.5M IP20V250V

produit

• Câble de pré-connecteur pour gagner du temps lors de l’installation
• Les variantes à 3 conducteurs avec indice de protection IP 44, section conductrice de 1,5 mm² et connecteurs SchuKo (identifiables par « P07 3G1.5 » dans le nom de l’article) répondent à certaines spécifications techniques tierces. Par exemple, ils sont conformes au BG ou à la DGUV allemand en termes de conditions extrêmes, de catégorie d’utilisation industrielle K2, de risque électrique accru et d’utilisation sur les chantiers de construction.
• Compatible avec les systèmes de connecteurs de type E et de type F, ainsi qu’avec l’affectation des poteaux selon la norme tchèque CSN pour une large utilisation en Europe
• Produit durable, grâce au matériau de la coque extérieure résistant aux huiles / MUD, à l’abrasion et aux coupures, ainsi qu’à la résistance aux rayons UV, à l’ozone et à l’hydrolyse de l’ensemble
• Couleur de la signalisation jaune de la coque extérieure pour une perception rapide et visuelle, ainsi que pour prévenir les accidents et les dommages

Champ d’utilisation

• Dans l’assemblage d’appareils et d’armoires électriques, en particulier pour une utilisation mobile, connectés à l’infrastructure TN européenne avec une tension nominale de U0/U = 230/400 V à 50 à 60 Hz
• Les variantes à 3 conducteurs avec un degré de protection IP 44 conviennent en Europe à une utilisation en extérieur et peuvent être exposées à la pluie
• Les variantes à 3 conducteurs avec indice de protection IP 44 et une section de conducteur de 1,5 mm2 (identifiable par « P07 3G1.5 » dans le nom de l’article) conviennent à un usage industriel de catégorie 2 (K2) selon BGI/GUV-I 600, en tant que type lourd avec un risque électrique élevé selon BGI 594, ainsi que pour des conditions mécaniques difficiles selon DIN VDE 0620-2-1, y compris les chantiers de construction selon DGUV, Information 203-006 (BGI/GUV-I 608) (à condition que des conditions de service exceptionnelles soient exclues)
• Les variantes à 2 conducteurs avec indice de protection IP 20 ne doivent pas entrer en contact avec l’eau et ne sont généralement pas destinées à des applications industrielles ou à des chantiers de construction
• Attention à la décharge de traction lors de l’installation. Le matériau isolant des conducteurs peut avoir des propriétés extensibles et/ou coulissantes, il faut donc s’assurer que les câbles unipolaires du câble sont exempts de forces de traction lors de l’installation. Débranchez la source de tension en tirant directement sur le connecteur noir, jamais sur le fil jaune.

Caractéristiques du produit

• Câble: ÖLFLEX^®540P LAPP, câble de connexion flexible classe 5 pour pliage occasionnel et code couleur HD 308 / VDE 0293-308
• Coque extérieure du câble PUR jaune: sans halogène, ignifuge selon IEC 60332-1-2, résistant aux rayons UV, à l’ozone, à l’abrasion, aux coupures, à l’hydrolyse, aux microbes, résistant à l’huile selon EN 50363-10-2 et résistant à la MUD aux fluides de forage conformément à l’annexe D de la CEI 61892-4
• Le câble ÖLFLEX® 540 P intégré résiste aux charges mécaniques élevées et résiste aux acides, aux agents de blanchiment et aux huiles minérales
• Systèmes plug-fit Type E (Français) et Type F: CEE 7/17 fiches sans contact de mise à la terre également compatibles avec les deux systèmes, prise CEE 7/7 avec contact de mise à la terre en plus du contact de mise à la terre avec les deux systèmes plug-fit
• Selon la dernière version standard du produit: degré de protection IP20 (CEE 7/17) ou IP44 (CEE 7/7);
  Les connecteurs standard avec IP44 répondent aux conditions difficiles selon l’annexe C de la norme VDE 0620-2-1;
  courant nominal de tous les connecteurs standard 16 A selon DIN VDE 0620-2-1;
  Connecteurs noirs résistants aux UV

Normes de référence / Approbations

• Câble ÖLFLEX^®540 P de LAPP :
  N° de règl. VDE 6583 - CA 300/500 V jusqu’à 1 mm²;
  N° de règl. VDE 6584 - CA 450/750 V à partir de 1,5 mm²
• Connecteur standard extrudé et testé selon la norme DIN VDE 0620-2-1 (et d’autres normes de modèle nationales correspondantes). Certifié selon KEMA-KEUR par un organisme tiers accrédité DEKRA
• Connecteur standard extrudé et testé selon la norme CEI 60884-1. Certifié selon IECEE/IEC par un organisme tiers accrédité PAR DEKRA, sur la base de la procédure de vérification du système CB
• Bases standard pour la deuxième extrémité traitée (peeling, dépouillement, sertissage): DIN EN 61238-1 (VDE 0220), DIN EN 60352-2

Composition du produit

• Câble TPE/PUR ÖLFLEX® 540 P avec enregistrement VDE, flexible, (classe 5 selon IEC 60228), jaune, résistant aux produits chimiques, codé par couleur selon HD 308 / VDE 0293-308 et différentes classes de tension nominale IEC U0 / U en fonction de la section nominale du conducteur (voir « Caractéristiques techniques »)
• Connecteur monophasé selon DIN VDE 0620-2-1 avec tension nominale de 250 V, noir, extrudé
• Systèmes de connexion de type E (Français) et de type F: connecteur de protection sans contact CEE 7/17 également compatible avec la fiche pour les deux systèmes, fiche CEE 7/7 avec contact de protection en plus pour les deux systèmes également avec contact de protection. Les deux connecteurs CEE avec allocation fonctionnelle des contacts de pôle selon la norme tchèque CSN, mais selon la plupart des affectations européennes
• Connecteur standard, option 1: connecteur à 2 pôles, rond, contour non assailli / droit, pas de contacts de protection (basé sur CEE 7/17), matériau PVC, grade de protection IP 20 (non étanche)
• Connecteur standard, option 2: connecteur 2 pôles avec contact de protection (basé sur CEE 7/7), non pliant / droit, matériau PVC, grade de protection IP 44 (protection contre les éclaboussures)
• Deuxième extrémité du câble: Pelé à 3 cm de l’extrémité du câble, sans soudures / manchons de sertissage mécaniquement dans des conducteurs pelés sans languette de connexion et avec un collier métallique serti dans l’isolant du conducteur, conformément à la norme DIN EN 60352-2
• Sur demande : version standard avec numéro de pièce LAPP supplémentaire avec décharge de traction renforcée supplémentaire entre le couvercle du câble extérieur et l’extrusion du connecteur environnant

Classification SEQE 5

• ID de classe ETIM 5.0 : EC001576
• Description de la classe ETIM 5.0 : Cordon d’alimentation

Ettim Note 6

• ID de classe ETIM 6.0 : EC001576
• ETIM 6.0 Class-Description: Câble de connexion réseau

Code d’identification du conducteur

• Selon VDE 0293-308 (tableau T9 de l’annexe)

Formation des conducteurs

• Fil fin, selon VDE 0295 CIase 5 / IEC 60228 CIase 5

Rayon de courbure minimal

• Utilisation flexible occasionnelle: 10 x diamètre extérieur
• Installation fixe: 4 x diamètre extérieur

Tension nominale

• La tension nominale 250 V des connecteurs selon VDE 0620-2-1 estseulementpertinent etadmissible pourlefonctionnement continu de toutes les confiseries finies
• Les classes de tension alternative nominales CEI du câble LAPP ÖLFLEX® 540 P dépendent de la section nominale du conducteur:
  Jusqu’à 1 mm2 incl.: U0/U = 300/500 V;
  Conducteurs de 1,5 mm2 et plus : U0/U = 450/750 V
  (ne prend pas en charge comme référence la tension de fonctionnement continue maximale de tous les câblages raccordés; au lieu de cela, seule la tension nominale du connecteur 250 V selon VDE 0620-2-1 est autorisée

Tension d’essai

• Montage: 2000 V

Conducteur de protection

• G = avec conducteur de protection AM/VE
