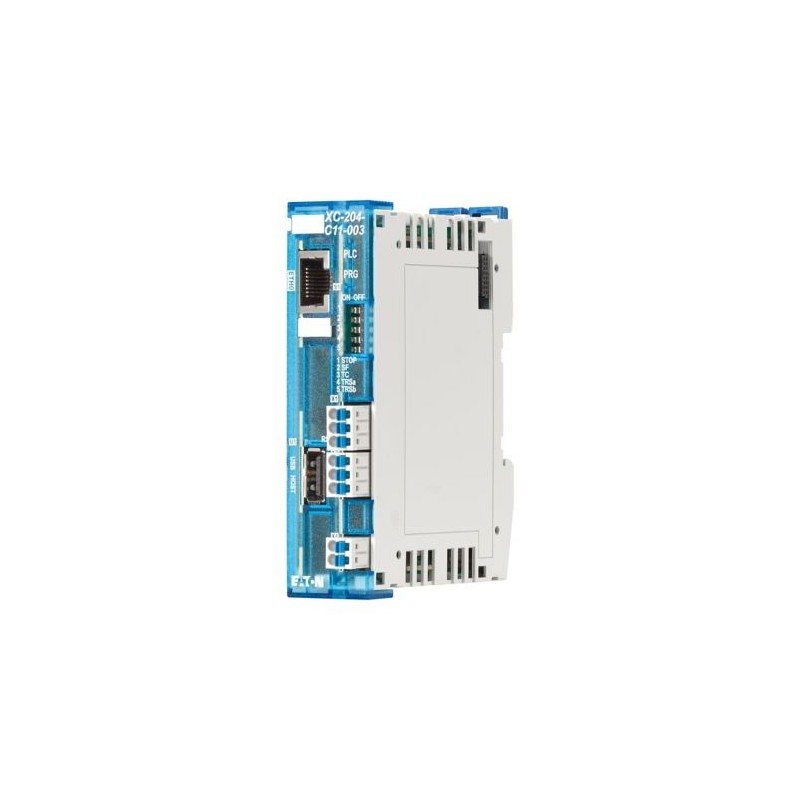

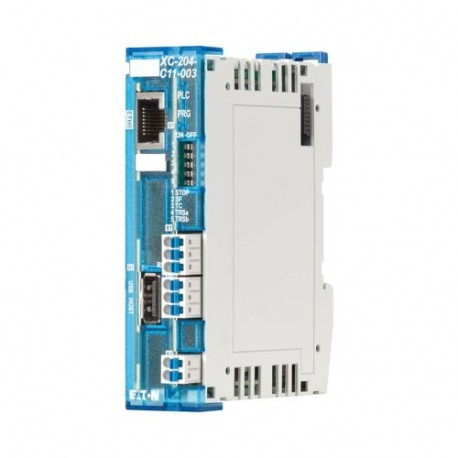

XC-204-C11-003 199974 Y7-199974 EATON ELECTRIC Модульный ПЛК XC204, Микро ПЛК, Программируемый CODESYS 3, US..
XC-204-C11-003
199974
Y7-199974
EATON-MOELLER
Модульный ПЛК XC204, Микро ПЛК, Программируемый CODESYS 3, USB, Ethernet, CAN,
Модульный ПЛК XC204, Micro PLC, программируемый CODESYS 3, USB, Ethernet, CAN, RS485, XN300 IO с возможностью расширения
Модульный ПЛК XC204, степень защиты: IP20, 1 интерфейс USB, поддержка протокола для: CAN, EtherNet/IP, MODBUS, других шинных систем, TCP/IP, XN300 IO с возможностью расширения
Программируемые логические контроллеры (ПЛК) > Модуль центрального процессора ПЛК
Модули удаленного ввода-вывода XN300
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Модульный ПЛК XC204, Micro PLC, программируемый CODESYS 3, USB, Ethernet, CAN, RS485, XN300 IO с возможностью расширения
Модульный ПЛК XC204, степень защиты: IP20, 1 интерфейс USB, поддержка протокола для: CAN, EtherNet/IP, MODBUS, других шинных систем, TCP/IP, XN300 IO с возможностью расширения
Общие технические условия
Название продукта
Модульный ПЛК Eaton XC200
Часть No.
СК-204-К11-003
EAN
4015081997626
Длина/глубина продукта
104,2 миллиметра
Высота изделия
29,3 мм
Ширина изделия
80,3 мм
Вес продукта
0.11 килограмм
Сертификаты
EN 61131
UL в списке
Листинг cULus
CE
EAC
Номер файла UL: E205091
UL в списке
Листинг cULus
CE
EAC
Номер файла UL: E205091
Торговое наименование продукта
ХС200
Тип продукта
Модульный ПЛК
Подтип продукта
никакой
Общественное потребление
да
Описание семейства продуктов
Модульные программируемые логические контроллеры ES-PMCC-ICP-Eaton XC200
Глобальный рынок
да
Особенности и функции
Оснащен:
XSOFT-CODESYS 3
Функции
Возможна дополнительная программная память
Общая информация
Тип соединения
Пружинная клемма push-in, конструкция соединения в направлении TOP
Степень защиты
IP20
модель
Модульный
Метод монтажа
Возможно железнодорожное монтаж
Категория перегружаться
II
Степень загрязнения
2
Тип напряжения
постоянный ток
Окружающие условия, механические
Положение монтажа
Вертикальный (на горизонтальной монтажной рейке)
Ударопрочность
15 g, механический, согласно IEC/EN 60068-2-27, полусинусоидальный удар 11 мс, 9 ударов
Устойчивость к вибрациям
5 - 8,4 / 8,4 -150 Гц, 3,5 мм / 1 г
Климатические условия окружающей среды
Атмосферное давление
795 - 1080 гПа (рабочий)
Рабочая температура окружающей среды - не менее
-20 КК
Рабочая температура окружающей среды - не более
60 кк
Температура окружающего воздуха при хранении - не менее
-25 КК
Температура окружающей среды при хранении - не более
70 КК
Относительная влажность
< 95 % (без конденсации)
Электромагнитная совместимость
Испускаемые помехи
40 дБ (на частотах 30 - 230 МГц, класс A, излучаемый, высокочастотный)
47 дБ (на частотах 230 - 1000 МГц, класс A, излучаемый, высокочастотный)
47 дБ (на частотах 230 - 1000 МГц, класс A, излучаемый, высокочастотный)
Вместимость терминала
Пропускная способность терминала (AWG)
24 - 16
Емкость терминала (гибкая с наконечником)
0,25 - 1,5 мм², с наконечниками без пластикового кольца по DIN 46228-1 (наконечники гофрированные газонепроницаемые)
0,25 - 1,5 мм², с наконечниками с пластиковым кольцом в соответствии с DIN 46228-1 (обжимные гофрированные газонепроницаемые наконечники)
0,25 - 1,5 мм², с наконечниками с пластиковым кольцом в соответствии с DIN 46228-1 (обжимные гофрированные газонепроницаемые наконечники)
Пропускная способность терминала (гибкая)
0,2 - 1,5 мм², H 07V-K
Емкость терминала (твердая)
0,2 - 1,5 мм², H07V-U
электропитание
Напряжение питания при переменном токе, 50 Гц - мин
0 В переменного тока
Напряжение питания при переменном токе, 50 Гц - не более
0 В переменного тока
Напряжение питания при постоянном токе - не менее
19,2 В постоянного тока
Падение напряжения
20 мс
10 мс
10 мс
Напряжение питания при постоянном токе - не более
30 В постоянного тока
коммуникация
Интерфейсы
ETH
МОЧЬ
RS485
ХН300
МОЧЬ
RS485
ХН300
Протокол
МОЧЬ
EtherNet/IP
МОДБУС
Другие шинные системы
TCP/IP
EtherNet/IP
МОДБУС
Другие шинные системы
TCP/IP
Вход/Выход
Количество каналов
0
Количество входов (аналоговых)
0
Количество входов (цифровых)
0
Количество выходов (аналоговых)
0
Количество выходов (цифровых)
0
Количество релейных выходов
0
Номинальный рабочий ток (Ie)
1,4 А (вход питания)
Безопасность
Категория безопасности взрывов для газа
никакой
Категория безопасности взрыва для пыли
никакой
система
Объем памяти
512 000 кБайт
Проверка конструкции
Статическое рассеивание тепла, не зависящее от тока Pvs
6,3 Вт
Сведения о тепловыделении
Максимальная теплоотдача определяется как максимальная мощность, вырабатываемая внутри корпуса устройства.
10.2.2 Устойчивость к коррозии
Соответствует требованиям стандарта продукта.
10.2.3.1 Проверка тепловой устойчивости корпусов
Соответствует требованиям стандарта продукта.
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Соответствует требованиям стандарта продукта.
10.2.3.3 Сопротивление. инсула. мат. к аномальному теплу/огню внутренним избранным. Эффекты
Соответствует требованиям стандарта продукта.
10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Соответствует требованиям стандарта продукта.
10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты узлов
Соответствует требованиям стандарта продукта.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
10.10 Повышение температуры
Панель строитель отвечает за расчет повышения температуры. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.
Технические характеристики ETIM 9.0
Программируемые логические контроллеры PLC (EG000024) / PLC CPU-модуль (EC000236)
Электротехника, автоматика, АСУ ТП / Управление, АСУ ТП (АСУ ТП) / Программируемое логическое управление (СПС) / СЭС - базовое устройство (ecl@ss13-27-24-22-07 [AKE530019])
Напряжение подачи AC 50 Гц
от 0 до 0 В
Напряжение питания AC 60 Гц
от 0 до 0 В
Поставка напряжения DC
19,2 - 30 В
Тип напряжения (напряжение питания)
постоянный ток
Количество релейных выходов
0
Максимальное количество переключателей времени
1000
модель
Модульный
Время обработки (1K, двоичная операция)
0,00125 мс
Количество HW-интерфейсов промышленной Ethernet
1
Количество интерфейсов PROFINET
0
Количество HW-интерфейсов RS-232
0
Количество HW-интерфейсов RS-422
0
Количество HW-интерфейсов RS-485
1
Количество HW-интерфейсов USB
1
Параллельное количество HW-интерфейсов
0
Количество аппаратных беспроводных интерфейсов
0
Количество HW-интерфейсов других
2
Количество аналоговых выходов
0
Количество аналоговых входов
0
Количество цифровых входных данных
0
Количество цифровых выходов
0
С оптическим интерфейсом
Нет
Протокол поддержки для TCP/IP
да
Протокол поддержки для PROFIBUS
Нет
Протокол поддержки can
да
Поддержка протокола для EtherCAT
Нет
Протокол поддержки ДЛЯ ИНТЕРБУС
Нет
Протокол поддержки АСИ
Нет
Протокол поддержки для KNX
Нет
Поддержка протокола для Modbus
да
Протокол поддержки для Data-Highway
Нет
Протокол поддержки для DeviceNet
Нет
Протокол поддержки SUCONET
Нет
Протокол поддержки для LON
Нет
Протокол поддержки ДЛЯ IO PROFINET
Нет
Протокол поддержки для PROFINET CBA
Нет
Протокол поддержки ДЛЯ SERCOS
Нет
Протокол поддержки для Фонда Филдбус
Нет
Протокол поддержки EtherNet/IP
да
Протокол поддержки безопасности AS-Interface на работе
Нет
Протокол поддержки безопасности DeviceNet
Нет
Протокол поддержки INTERBUS-Безопасности
Нет
Протокол поддержки PROFIsafe
Нет
Протокол поддержки для SafetyBUS p
Нет
Протокол поддержки для других автобусных систем
да
Поддержка протокола DNP3
Нет
Поддержка протокола IEC 60870
Нет
Поддержка протокола IEC 61850 Ethernet
Нет
Радиостандарт Bluetooth
Нет
Радиостандарт WLAN 802.11
Нет
Радиостандарт GPRS
Нет
Радиостандарт GSM
Нет
Радиостандарт UMTS
Нет
Долгосрочная эволюция (LTE)
Нет
Мастер ссылки IO
Нет
Системный аксессуар
да
Избыточность
Нет
С дисплеем
Нет
Тип памяти
БАРАН
Объем памяти
512000 кБайт
Возможна дополнительная программная память
да
Возможно железнодорожное монтаж
да
Монтаж/прямое монтаж стены
Нет
Возможна встроенная передняя часть
Нет
Возможна сборка стеллажей
Нет
Подходит для функций безопасности
Нет
SIL в соответствии с IEC 61508
никакой
Уровень производительности в соответствии с EN ISO 13849-1
никакой
Агент операции приложения (Ex ia)
Нет
Агент операции приложения (Ex ib)
Нет
Категория безопасности взрывов для газа
никакой
Категория безопасности взрыва для пыли
никакой
Сертифицирован для UL класса взрывоопасных зон I
Нет
Сертифицирован для класса II взрывоопасных зон UL
Нет
Сертифицирован для UL класса опасности III
Нет
Сертифицирован для UL во взрывоопасных зонах, категория 1
Нет
Сертифицирован по классу 2 UL для опасных зон
Нет
Сертифицирован для группы взрывоопасных зон UL A (ацетилен)
Нет
Сертифицирован для группы взрывоопасных зон UL B (водород)
Нет
Сертифицирован для группы C (этилен)
Нет
Сертифицировано для группы D опасных зон UL (пропан)
Нет
Сертифицирован для группы E (металлическая пыль)
Нет
Сертифицирован для группы опасных зон UL F (углеродсодержащая пыль)
Нет
Сертифицирован для группы опасных зон UL G (непроводящая пыль)
Нет
Ширина
80,3 мм
высота
29,3 мм
глубина
104,2 мм
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Number of relay outputs (EF007348) | 0 |
| Max. number of time switches (EF007349) | 1000 |
| Model (EF000010) | Modular |
| Processing time (1K, binary operation) (EF003004) | 0.00125 ms |
| Number of HW-interfaces industrial Ethernet (EF003020) | 1 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 1 |
| Number of HW-interfaces USB (EF003025) | 1 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 2 |
| Number of analogue outputs (EF001995) | 0 |
| Number of analogue inputs (EF001994) | 0 |
| Number of digital inputs (EF001992) | 0 |
| Number of digital outputs (EF001993) | 0 |
| With optical interface (EF003028) | No |
| Supporting protocol for TCP/IP (EF003050) | Yes |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | Yes |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | Yes |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | Yes |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Supporting protocol for DNP3 (EF016068) | No |
| Supporting protocol for IEC 60870 (EF016069) | No |
| Supporting protocol for IEC 61850 Ethernet (EF015389) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| Long-Term Evolution (LTE) (EF009547) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Redundancy (EF003156) | No |
| With display (EF000458) | No |
| Type of memory (EF002996) | RAM |
| Memory size (EF002997) | 512000 kByte |
| Additional program memory possible (EF003029) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Certified for UL hazardous location class I (EF017622) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Width (EF000008) | 80.3 mm |
| Height (EF000040) | 29.3 mm |
| Depth (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
