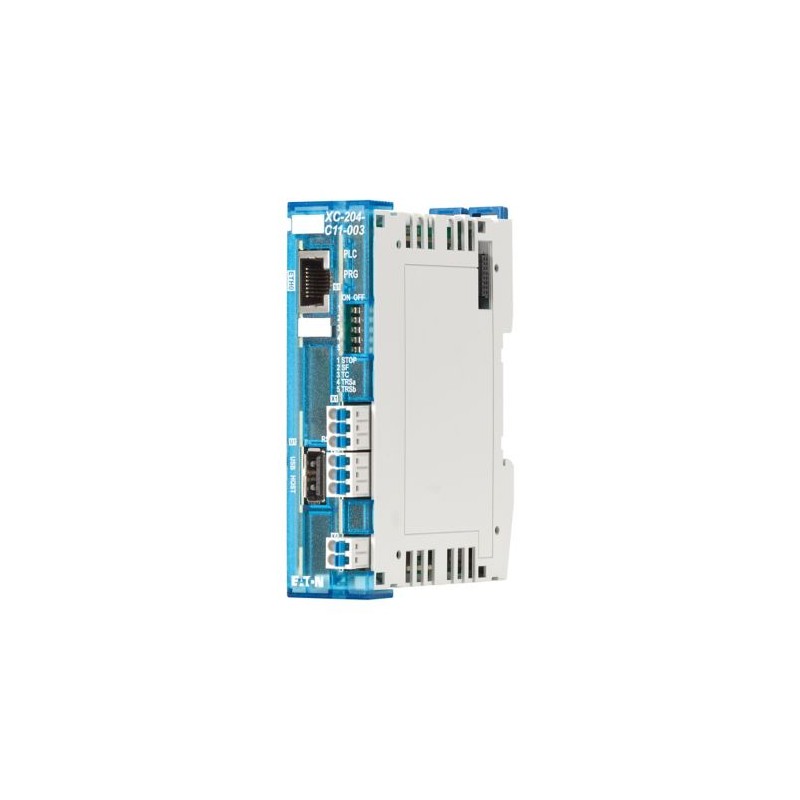

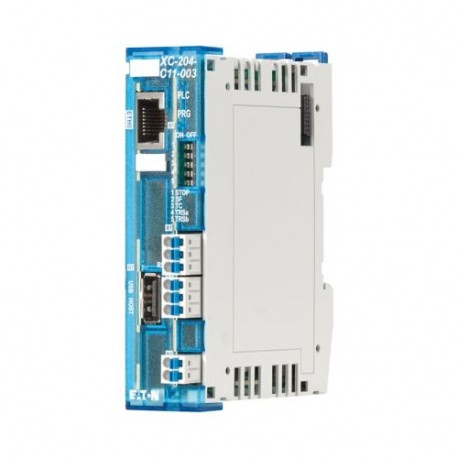

XC-204-C11-003 199974 Y7-199974 EATON ELECTRIC XC204 Modulare SPS, Mikro-SPS, Programmierbares CODESYS 3, US.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XC-204-C11-003 199974 Y7-199974 EATON ELECTRIC XC204 Modulare SPS, Mikro-SPS, Programmierbares CODESYS 3, US..

XC-204-C11-003

199974

Y7-199974

EATON-MOELLER

XC204 Modulare SPS, Mikro-SPS, Programmierbares CODESYS 3, USB, Ethernet, CAN,

Eaton Modularsteuerung XC204, Mikro-SPS, programmierbar CODESYS 3, USB, Ethernet, CAN, RS485, XN300 IO erweiterbar

Modulare SPS XC204, Schutzart: IP20, 1 USB-Schnittstelle, Unterstützendes Protokoll für: CAN, EtherNet/IP, MODBUS, Andere Bussysteme, TCP/IP, XN300 IO erweiterbar

Mehr Infos


Industriesteuerungen SPS > SPS-Grundgerät

Remote-E / A-Module XN300

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $591.70
Stückpreis: $591.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Modularsteuerung XC200
Katalognummer
199974
Produkt Länge/Tiefe
104.2 mm
Produkthöhe
29.3 mm
Produktbreite
80.3 mm
Produktgewicht
0.11 kg
Zertifikat(e)
UL listed
EN 61131
EAC
UL File No.: E205091
CE
cULus Listed
EAN
4015081997626
Modellcode
XC-204-C11-003

Merkmale und Funktionen

Ausstattung:
XSOFT-CODESYS 3
Funktionen
Zusätzlicher Programmspeicher möglich

Allgemein

Störaussendung
40 dB (bei 30 - 230 MHz, Klasse A, emittiert, hochfrequent)
47 dB (bei 230 - 1000 MHz, Klasse A, emittiert, hochfrequent)
Anschlussart
Push-In-Federanschluss, Anschlusstechnik in Richtung OBEN
Schutzart
IP20
Speicherkapazität
512.000 kByte
Ausführung
Modular
Montageart
Tragschienenmontage möglich
Überspannungskategorie
II
Verschmutzungsgrad
2
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Montageart
Tragschienenmontage möglich
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Schwingfestigkeit
5 - 8,4 / 8,4 -150 Hz, 3,5 mm / 1 g

Klimatische Umweltbedingungen

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-20 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Relative Luftfeuchtigkeit
< 95 % (ohne Betauung)

Anschlussquerschnitte

Anschlusskapaz. (AWG)
24 – 16
Anschlusskapazität (freindrähtig mit Aderendhülse)
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Anschlusskapazität (feindrähtig)
0,2 – 1,5 mm², H 07V-K
Anschlusskapazität (fest)
0,2 - 1,5 mm², H07V-U

Stromversorgung

Versorgungsspannung bei DC - min
19.2 VDC
Spann.einbr
20 ms
10 ms
Versorgungsspannung bei DC - max
30 VDC

Kommunikation

Anschlussart
Push-In-Federanschluss, Anschlusstechnik in Richtung OBEN
Schn.st.
ETH
CAN
RS485
XN300
Protokoll
CAN
EtherNet/IP
MODBUS
Andere Bussysteme
TCP/IP

Eingang / Ausgang

Anzahl der Kanäle
0
Anzahl Eingänge (analog)
0
Anzahl Eingänge (digital)
0
Anzahl Ausgänge (analog)
0
Anzahl Ausgänge (digital)
0
Anzahl der Relaisausgänge
0
Bemessungsbetriebsstrom (Ie)
1.4 A (Eingangsversorgung)

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine

Bauartnachweis

Verlustleistungsdaten
Die max. Verlustleistung wird als die maximal im Gehäuse des Geräts erzeugte Leistung angegeben.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 199974 Industriesteuerungen SPS (EC000236)
Merkmal Wert
Versorgungsspannung AC 50 Hz (EF007532) 0 V
Versorgungsspannung AC 60 Hz (EF007533) 0 V
Versorgungsspannung DC (EF007534) 19.2 V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der Relaisausgänge (EF007348) 0
Max. Anzahl der Zeitschaltuhren (EF007349) 1000
Ausführung (EF000010) modular
Bearbeitungszeit (1K, Binäranweisung) (EF003004) 0.00125 ms
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 1
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 1
Anzahl der HW-Schnittstellen USB (EF003025) 1
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 2
Anzahl der analogen Ausgänge (EF001995) 0
Anzahl der analogen Eingänge (EF001994) 0
Anzahl der digitalen Eingänge (EF001992) 0
Anzahl der digitalen Ausgänge (EF001993) 0
Mit optischer Schnittstelle (EF003028) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Ja
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Ja
Unterstützt Protokoll für EtherCAT (EF017564) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Ja
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Ja
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Unterstützt Protokoll für DNP3 (EF016068) Nein
Unterstützt Protokoll für IEC 60870 (EF016069) Nein
Unterstützt Protokoll für IEC 61850 Ethernet (EF015389) Nein
Funkstandard Bluetooth (EF007178) Nein
Funkstandard WLAN 802.11 (EF007179) Nein
Funkstandard GPRS (EF008523) Nein
Funkstandard GSM (EF008524) Nein
Funkstandard UMTS (EF008525) Nein
LTE (EF009547) Nein
IO-Link Master (EF007298) Nein
Systemkomponente (EF004118) Ja
Redundanzfähigkeit (EF003156) Nein
Mit Display (EF000458) Nein
Speicherart (EF002996) RAM
Speichergröße (EF002997) 512000 kByte
Programmspeichererweiterung möglich (EF003029) Ja
Tragschienenmontage möglich (EF003972) Ja
Wand-/Direktmontage möglich (EF007020) Nein
Fronteinbau möglich (EF007016) Nein
Rack-Montage möglich (EF007018) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) Nein
Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) Nein
Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) Nein
Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) Nein
Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) Nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) Nein
Breite (EF000008) 80.3 mm
Höhe (EF000040) 29.3 mm
Tiefe (EF000049) 104.2 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XC-204-C11-003 Y7-199974 199974 DE_199983.pdf 7 Mbytes XC-204-C11-003 Y7-199974 199974 DE_199983.pdf
