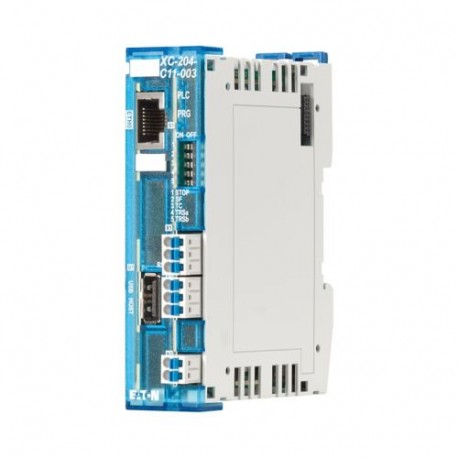

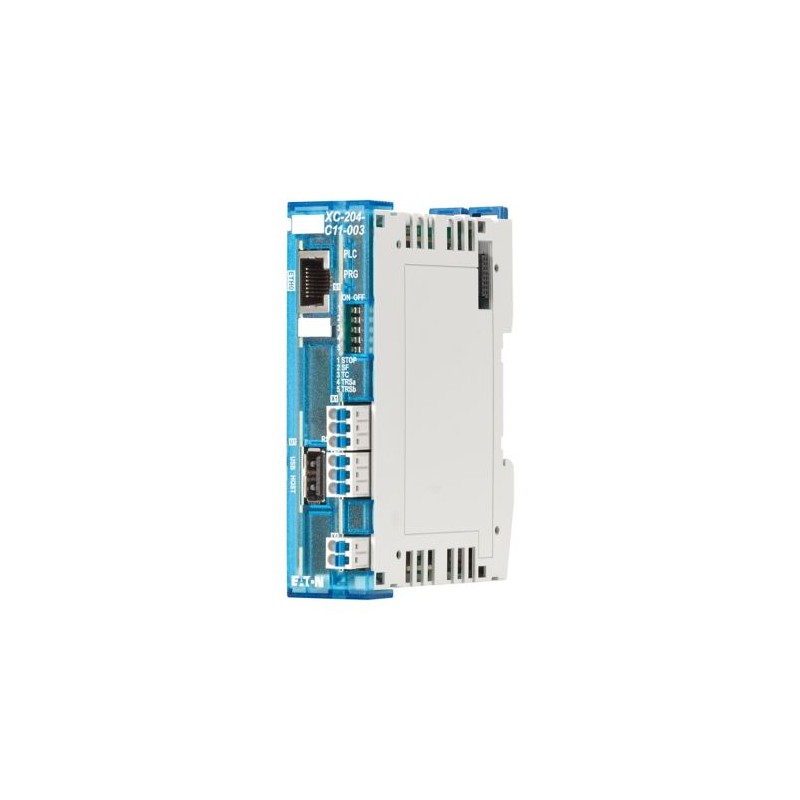

XC-204-C11-003 199974 Y7-199974 EATON ELECTRIC XC204 PLC modular, Micro PLC, Programável CODESYS 3, USB, Eth.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XC-204-C11-003 199974 Y7-199974 EATON ELECTRIC XC204 PLC modular, Micro PLC, Programável CODESYS 3, USB, Eth..

XC-204-C11-003

199974

Y7-199974

EATON-MOELLER

XC204 PLC modular, Micro PLC, Programável CODESYS 3, USB, Ethernet, CAN,

Eaton Modular PLC XC204, Micro PLC, programmable CODESYS 3, USB, Ethernet, CAN, RS485, XN300 IO expandable

XC204 PLC modular, grau de proteção: IP20, 1 interface USB, protocolo de suporte para: CAN, EtherNet/IP, MODBUS, outros sistemas de barramento, TCP/IP, XN300 IO expansível

Mais detalhes


Controladores industriais (PLC) > Unidade base de PLC

Módulos de E / S remotos XN300

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $591.75
Preço unitário: $591.75
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton XC200 modular PLC
Catalog Number
199974
EAN
4015081997626
Product Length/Depth
104.2 mm
Product Height
29.3 mm
Product Width
80.3 mm
Product Weight
0.11 kg
Certifications
UL listed
EN 61131
EAC
UL File No.: E205091
CE
cULus Listed
Model Code
XC-204-C11-003

Especificações do produto

Type
Modular PLC XC204
Air discharge
8 kV/6 kV, Air/contact discharge, ESD
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
XSOFT-CODESYS 3
Pollution degree
2
Burst impulse
1 kV, Signal cable
2 kV, Supply cable
Climatic proofing
Damp heat, constant, to IEC 60068-2-3
Dry heat to IEC 60068-2-2
Air pressure
795 - 1080 hPa (operation)
Explosion safety category for dust
None
Environmental conditions
Condensation: prevent with appropriate measures
Explosion safety category for gas
None
Mounting method
Rail mounting possible
Voltage type
DC
Mounting position
Vertical (on horizontal top-hat rail)
Memory capacity
512,000 kByte
Number of channels
0
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-20 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Number of HW-interfaces (industrial ethernet)
1
Number of HW-interfaces (other)
2
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
0
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
1
Number of HW-interfaces (USB)
1
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of outputs (analog)
0
Overvoltage category
II
Surge rating
0.5/0.5 kV, Supply cable, balanced/unbalanced), EMC
1 kV, Signal cable, unbalanced, EMC
Emitted interference
40 dB (at 30 - 230 MHz, Class A, radiated, high frequency)
47 dB (at 230 - 1000 MHz, Class A, radiated, high frequency)
Terminal capacity (AWG)
24 - 16
Electromagnetic fields
10 V/m at 0.08 - 1.0 GHz (according to IEC EN 61000-4-3)
1 V/m at 2 - 2.7 GHz (according to IEC EN 61000-4-3)
3 V/m at 1.4 - 2 GHz (according to IEC EN 61000-4-3)
Load current
Max. 6 A per 1.5 mm² (cross-sectional area)
Number of inputs (analog)
0
Connection type
Push-in spring-cage terminal, Connection design in TOP direction
Radiated RFI
10 V
Memory type
RAM
Number of outputs (digital)
0
CPU module type
CORTEX A7@800MHz
Relative humidity
< 95 % (non-condensing)
Degree of protection
IP20
Number of relay outputs
0
Rated operational current (Ie)
1.4 A (supply input)
Functions
Additional program memory possible
Gauge pin
A1 (according to IEC/EN 60947-1)
Vibration resistance
5 - 8.4 / 8.4 -150 Hz, 3,5 mm / 1 g
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts
Number of time switches - max
1000
Processing time
1.25 microsecond
Static heat dissipation, non-current-dependent Pvs
6.3 W
Stripping length (main cable)
10 mm
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
30 VDC
Supply voltage at DC - min
19.2 VDC
Heat dissipation details
The max. heat dissipation is specified as the maximum power produced inside the device's housing.
Insulating material group
I
Terminal capacity (flexible)
0.2 - 1.5 mm², H 07V-K
Interfaces
ETH
CAN
RS485
XN300
System accessory
Yes
Model
Modular
Number of inputs (digital)
0
Voltage dips
20 ms
10 ms
Protocol
CAN
EtherNet/IP
MODBUS
Other bus systems
TCP/IP
Rated operational voltage
24 V
160 V (terminations)
Terminal capacity
0.25 - 0.75 mm², with ferrules with plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
Terminal capacity (flexible with ferrule)
0.25 - 1.5 mm², with ferrules without plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
0.25 - 1.5 mm², with ferrules with plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
Terminal capacity (solid)
0.2 - 1.5 mm², H07V-U

ETIM for 199974 PLC´s (EC000236)
Característica Valor
Tensão de alimentação AC 50 Hz (EF007532) 0 V
Tensão de alimentação AC 60 Hz (EF007533) 0 V
Tensão de alimentação DC (intervalo) (EF007534) 19.2 V
Tipo de tensão de alimentação (EF002991) DC
Número de saídas de relé (EF007348) 0
Número máximo temporizadores (EF007349) 1000
Modelo (EF000010) Modular
Tempo de processamento (1K, operação binária) (EF003004) 0.00125 ms
Número de interfaces industriais HW Ethernet industrial (EF003020) 1
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS-232 (EF003021) 0
Número de interfaces HW RS-422 (EF003022) 0
Número de interfaces HW RS-485 (EF003023) 1
Número de interfaces HW USB (EF003025) 1
Número de interfaces HW paralelas (EF003026) 0
Número de interfaces HW sem fio (EF006933) 0
Número de interfaces HW outras (EF003027) 2
Número de saídas analógicas (EF001995) 0
Número de entradas analógicas (EF001994) 0
Número de entradas digitais (EF001992) 0
Número de saídas digitais (EF001993) 0
Com interface ótica (EF003028) Não
Suporta o protocolo TCP/IP (EF003050) Sim
Suporta o protocolo PROFIBUS (EF003052) Não
Suporta o protocolo CAN (EF003053) Sim
Suporta protocolo EtherCAT (EF017564) Não
Suporta o protocolo INTERBUS (EF003054) Não
Suporta o protocolo ASI (EF003051) Não
Suporta o protocolo KNX (EF003055) Não
Suporta o protocolo MODBUS (EF003057) Sim
Suporta o protocolo Data-Highway (EF003058) Não
Suporta o protocolo DeviceNet (EF003059) Não
Suporta o protocolo SUCONET (EF003060) Não
Suporta protocolo LON (EF003017) Não
Suporta o protocolo PROFINET IO (EF007525) Não
Suporta o protocolo PROFINET CBA (EF007524) Não
Suporta o protocolo SERCOS (EF006657) Não
Suporta o protocolo o Foundation Fieldbus (EF007522) Não
Suporta o protocolo Ethernet/IP (EF007521) Sim
Protocolo de suporte à segurança da interface AS no trabalho (EF007519) Não
Suporta o protocolo DeviceNet Safety (EF007520) Não
Suporta o protocolo INTERBUS-Safety (EF006662) Não
Suporta o protocolo PROFIsafe (EF007526) Não
Suporta o protocolo SafetyBUS p (EF007527) Não
Suporta o protocolo outros sistemas de barramento (EF003062) Sim
Suporta protocolo DNP3 (EF016068) Não
Suporta protocolo IEC 60870 (EF016069) Não
Suporta protocolo Ethernet IEC 61850 (EF015389) Não
Rádio padrão Bluetooth (EF007178) Não
Rádio padrão WLAN 802.11 (EF007179) Não
Rádio padrão GPRS (EF008523) Não
Rádio padrão GSM (EF008524) Não
UMTS padrão de rádio (EF008525) Não
LTE (EF009547) Não
Mestre de Link IO (EF007298) Não
Acessório do sistema (EF004118) Sim
Redundância (EF003156) Não
Com display (EF000458) Não
Tipo de memória (EF002996) RAM
Tamanho da memória (EF002997) 512000 kByte
Possível extensão de memória do programa (EF003029) Sim
Possível montagem em calha (EF003972) Sim
Montagem na parede/montagem direta (EF007020) Não
Construção frontal possível (EF007016) Não
Possível montagem em rack (EF007018) Não
Adequado para funções de segurança (EF001597) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) Nenhum
Equipamento associado (Ex ia) (EF004141) Não
Equipamento associado (Ex ib) (EF004142) Não
Categoria de segurança contra explosão de gás (EF003997) Nenhum
Categoria de segurança contra explosão para poeira (EF003998) Nenhum
Certificado UL classe I para locais perigosos (EF017622) Não
Certificado UL classe II para locais perigosos (EF017625) Não
Certificado UL classe III para locais perigosos (EF017627) Não
Certificado UL divisão I para locais perigosos (EF017628) Não
Certificado UL divisão II para locais perigosos (EF017629) Não
Certificado UL grupo A para locais perigosos (acetileno) (EF017632) Não
Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) Não
Certificado UL grupo C para locais perigosos (etileno) (EF017635) Não
Certificado UL grupo D para locais perigosos (propano) (EF017636) Não
Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) Não
Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) Não
Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) Não
Largura (EF000008) 80.3 mm
Altura (EF000040) 29.3 mm
Profundidade (EF000049) 104.2 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XC-204-C11-003 Y7-199974 199974 ES_199971.pdf 3 Mbytes XC-204-C11-003 Y7-199974 199974 ES_199971.pdf

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
