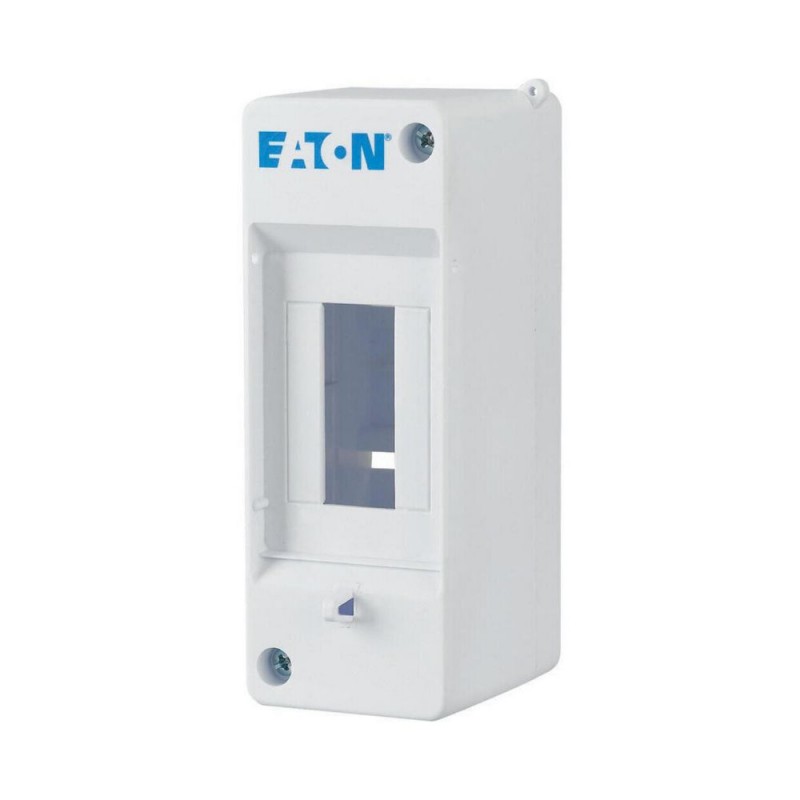

MINI-2 177066 Y7-177066 EATON ELECTRIC Компактный пластиковый кожух, IP30, 2 модуля. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MINI-2 177066 Y7-177066 EATON ELECTRIC Компактный пластиковый кожух, IP30, 2 модуля.

MINI-2

177066

Y7-177066

EATON-MOELLER

Компактный пластиковый кожух, IP30, 2 модуля.

МИНИ-2

Пластиковый мини компактный распределительный щит, для установки коммутационных и защитных устройств, в соответствии со стандартом размеров DIN 43 880, с монтажной глубиной 70 мм и током до 63 А, 400 В / 50 Гц, степень защиты IP20 по IEC/EN 62208, одобрен для построения распределительных щитов в соответствии с IEC/EN 61439-3, для поверхностного монтажа, верхняя часть с отверстием для устройства 46 мм, герметичная в стандартной комплектации, белое основание и крышка с винтовой крышкой, выбивка для метрических кабельных вводов сверху 1x M20, снизу 1x M20 и сзади 2x M20, класс защиты II, 2 ячейки. Стеклопакет T2-MINI заказывается отдельно.

Подробнее


Щиты распределительные > Малый распределительный щит/бокс

Компактные распределительные коробки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $4.71
Цена за единицу: $4.71
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Компактный пластиковый кожух, IP30, 2 модуля.

Программа поставок

Основная функция
Основное устройство
Функция продукции
Монтажная распределительная панель
Ассортимент
Компактная распределительная панель MINI
Конструктивное исполнение
Открытый монтаж
Место установки
В помещении
Вид инсталляции
Открытый монтаж
Дверь/откидная заслонка
Без
Класс защиты
IP20
Цвет
Белый
Модульные держатели
Монтажный профиль
Крышка для защиты от прикосновения
пластик
Серии [Количество]
1
Установочные места в каждом ряду
2
Описание
IP20
Класс защиты II
Пластмассовый корпус белый (RAL 9003)
Ввод проводки
Метрические вводы проводки вверху и внизу, боковая стена, задняя стена
Клеммы, тип конструкции PE- и N
Без
Комплект поставки
Основное устройство

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 62208
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)
соответствующий
Температура окружающей среды
-5 - +40 °C
Класс защиты
IP20
Класс защиты
Класс защиты II (полностью изолированный)
Номинальное напряжение [Ue]
400 В перем. тока
Номинальная частота [f]
50 Гц
материал
Материал
ABS (пластик)
Цвет
белый (RAL 9003)
Свойства материалов
механическийУдарная прочность
IK05

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]
10 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]
12 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
650 °C, Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Не имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
IK05
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
IP20
10.4 Воздушные промежутки и пути утечки тока
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током
Класс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудования
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Ui= 400 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
2,8 кВ
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Требования производственного стандарта выполнены.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Требования производственного стандарта выполнены.

Технические характеристики согласно ETIM 7.0

Distribution boards (EG000023) / Small distribution board (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board ([email protected] [ACN387011])
Mounting method
Surface mounted (plaster)
Number of rows
1
Width in number of modular spacings
2
Type of cover
None
Cover model
With notch
Transparent cover/door
No
Material housing
Plastic
Height
140 mm
Width
53 mm
Depth
66 mm
Built-in depth
70 mm
Internal depth
60 mm
DIN-rail
Yes
With mounting plate
No
Extension possible
No
EMC-version
Yes
Colour
White
RAL-number
9003
Degree of protection (IP)
IP20
With lock
No
Type of closure
Other

Размеры

4500DIM-102

ETIM for 177066 Distribution boards (EC000214)
Характеристика Значение
Mounting method (EF000003) Surface mounted
Number of rows (EF000266) 1
Width in number of modular spacings (EF002950) 2
Type of covering (EF000339) None
Cover model (EF009212) With notch
Type of door (EF004464) Other
Transparent cover/door (EF006244) No
Signal passing door (EF015941) No
With lock (EF006306) No
Type of closure (EF004462) Other
Housing material (EF001596) Plastic
Built-in depth (EF000218) 70 mm
Built-in height (EF000332) 0 mm
Built-in width (EF000846) 0 mm
Inner depth (EF001131) 60 mm
Earthing terminal block (EF015776) No
Neutral terminal block (EF015777) No
DIN-rail (EF001134) Yes
With mounting plate (EF000118) No
Extension possible (EF001088) No
EMC-version (EF001062) Yes
Colour (EF000007) White
RAL-number (EF000116) 9003
Degree of protection (IP) (EF005474) IP20
Height (EF000040) 140 mm
Width (EF000008) 53 mm
Depth (EF000049) 66 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MINI-2 Y7-177066 177066 RU_177066.pdf 174 Kbytes MINI-2 Y7-177066 177066 RU_177066.pdf
