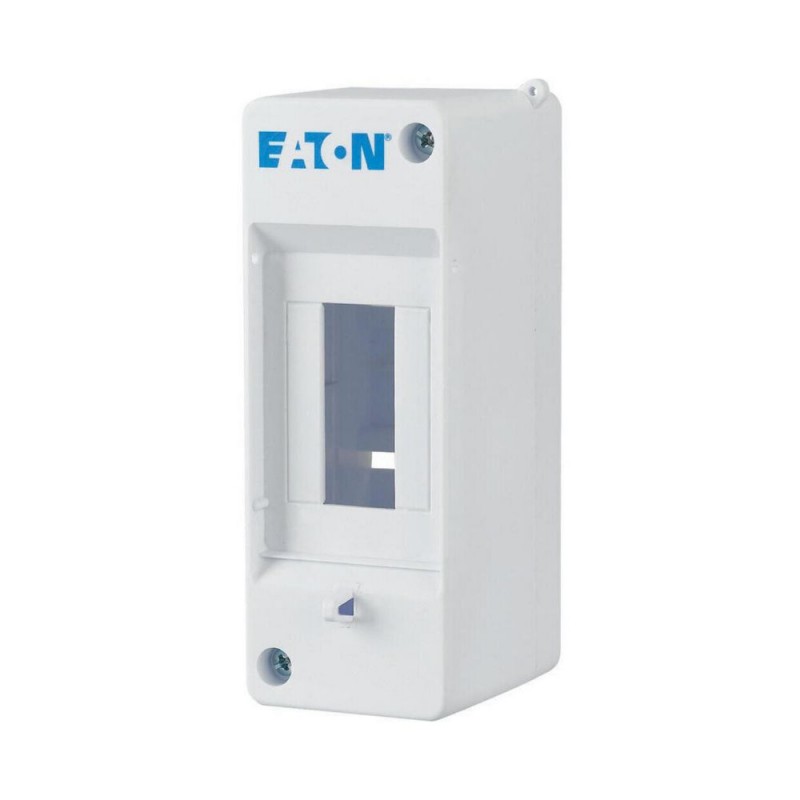

MINI-2 177066 Y7-177066 EATON ELECTRIC MINI-2 Coffrets de distribution Mini, 1 rangée 2 PE, IP20 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MINI-2 177066 Y7-177066 EATON ELECTRIC MINI-2 Coffrets de distribution Mini, 1 rangée 2 PE, IP20

MINI-2

177066

Y7-177066

EATON-MOELLER

MINI-2 Coffrets de distribution Mini, 1 rangée 2 PE, IP20

MINI-2

Eaton xComfort Micro/Mini LV systems Final Distribution Boards. Mini compact distribution board, 1-row 2 SU, IP20

Tableau de distribution mini compact en plastique, pour l’installation d’appareils de commutation et de protection, conforme à la norme de dimensions DIN 43 880, avec une profondeur d’installation de 70 mm et un courant allant jusqu’à 63 A, 400 V /50 Hz, degré de protection IP20 selon IEC/EN 62208, approuvé pour les tableaux de distribution technique du bâtiment conformément à IEC/EN 61439-3, pour montage en surface, dessus avec ouverture de l’appareil de 46 mm, scellable en standard, base blanche et couvercle avec fermeture à vis, défonçable pour les entrées de câbles métriques en haut 1x M20, en bas 1x M20 et à l’arrière 2x M20, classe de protection II, 2 unités d’espace. Veuillez commander le rabat de fenêtre T2-MINI séparément.

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Boites et petites armoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $4.81
Prix unitaire: $4.81
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xComfort Micro/Mini mini series
Catalog Number
177066
Model Code
MINI-2
EAN
4015081715091
Product Length/Depth
66 mm
Product Height
140 mm
Product Width
53 mm
Product Weight
0.08 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208

Spécifications du produit

Special features
IP20Protection Class IIPlastic housing white (RAL 9003)
Type
Basic deviceInstallation distribution boardMINI distribution board
Features
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP20
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
2.8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Basic device
Used with
Basic device
Installation distribution board
MINI distribution board
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Metric cable entries on top and bottom, side, back plate
Terminal type
Without terminals
Built-in depth
70 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
10 W
Closure type
Other
Cover/door model
With notch
Cover/door type
None
Other
RAL-number
9003
Width in number of modular spacings
2
Ambient operating temperature details
-5 °C - 40 °C
Application
Indoor (installation site)
Voltage rating at AC
400 V AC
Color
White
Signal white (RAL 9003)
Number of rows
1
Frequency rating of contacts
50 Hz
Module rack type
Single-rail
Degree of protection
IP20
IK05 (impact resistance)
Number of module space units per row
2
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Basic device
Material
ABS (plastic)
Mounting method
DIN-rail
Surface mounted (plaster)
Surface mounting
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
12 W
Internal depth
60 mm

ETIM for 177066 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000214)
Caractéristique Valeur
Type de montage (EF000003) Apparent
Nombre de rangées (EF000266) 1
Largeur dans les unités de partition (EF002950) 2
Type de couvercle (EF000339) Sans
Finition du couvercle (EF009212) Avec échancrure
Type de porte (EF004464) Autre
Couvercle/porte transparent(e) (EF006244) Non
Porte pour transmission du signal (EF015941) Non
Avec serrure (EF006306) Non
Type de fermeture (EF004462) Autre
Matériau du boîtier (EF001596) Plastique
Profondeur d'encastrement (EF000218) 70 mm
Hauteur d'encastrement (EF000332) 0 mm
Largeur de montage (EF000846) 0 mm
Profondeur intérieure (EF001131) 60 mm
Borne de mise à la terre (EF015776) Non
Borne à conducteur neutre (EF015777) Non
Avec Rail DIN (EF001134) Oui
Avec plaque de montage (EF000118) Non
Possibilité de montage en saillie (EF001088) Non
Finition CEM (EF001062) Oui
Couleur (EF000007) Blanc
Numéro RAL (EF000116) 9003
Classe de protection (IP) (EF005474) IP20
Hauteur (EF000040) 140 mm
Largeur (EF000008) 53 mm
Profondeur (EF000049) 66 mm
